Série KSTAR BlueSpark (Gen 2)
Appareils pris en charge
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|---|
| BlueSpark (2nd Gen) Single-Phase | E(3.68/5/6)KS-D22 | ✅ | ✅ | ✅ | ARM v1.3.00 or higher |
| BlueSpark (2nd Gen) Three-Phase | E(4/5/6/8/10/12)KT-D22 | All versions |
Câblage
The SmartgridOne Controller and the KSTAR inverters communicate via RS485 or TCP.
RS485 Wiring
Single-Phase Wiring (E..KS-D22)
Connectez le Controller au port CT/METER à l’aide d’un câble RS-485.
- RS485-A : BROCHE 6
- RS485-B : BROCHE 5
Three-Phase Wiring (E..KT-D22)
Connectez le Controller au port METER/DRY (plus précisément aux broches CT/METER).
- RS485-A : BROCHE 6
- RS485-B : BROCHE 5
TCP Wiring
Connecting the SmartgridOne Controller to the KSTAR inverter via TCP is possible by using the KSTAR Logger.
Connect the KSTAR WiFi/LAN dongle to the COM port. Connect both the KSTAR WiFi/LAN dongle and the SmartgridOne Controller to the same network.

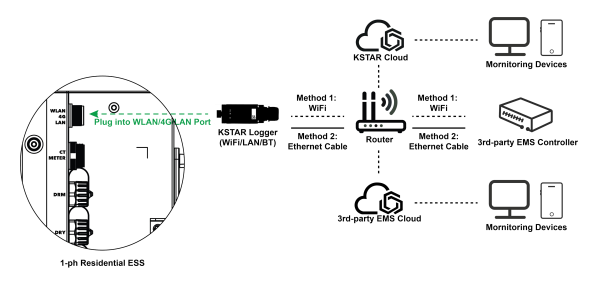

Single-Phase TCP Wiring (E..KS-D22)

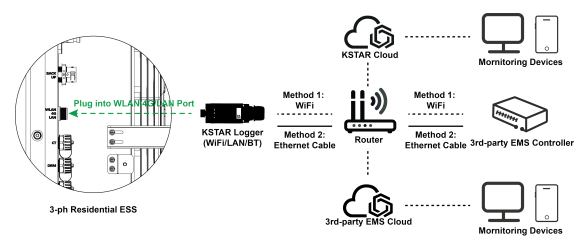

Three-Phase TCP Wiring (E..KT-D22)
Configuration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Pour garantir que le Controller puisse contrôler l’onduleur, les paramètres suivants doivent être configurés sur l’onduleur via l’écran ou l’application.
1. Paramètres du mode de fonctionnement
Pour que le contrôle VPP fonctionne de manière fiable, vous devez configurer les éléments suivants :
- Définissez le Work Mode sur Self-Consumption.
- Définissez Charge from Grid sur Disable (dans le menu Self-Consumption).
2. Désactiver les modes conflictuels
Les modes suivants ont une priorité supérieure au contrôle à distance et doivent être désactivés :
- Force Charge/Discharge (définissez sur « Invalid » ou 0)
- Generator Mode
3. Configuration du port
Assurez-vous que le port de communication est correctement configuré :
- CT/Meter Selection : définissez sur CT (par défaut).
- Baud Rate : 9600.
Note
Redémarrez l’onduleur de batterie après avoir modifié les réglages. BlueSpark E12KT-D22 : ce modèle présente une architecture d’installation simplifiée qui élimine complètement le besoin d’un boîtier parallèle externe
Prudence
Comme la batterie passe en mode veille à 10 % SoC, nous recommandons de définir le niveau d’état de charge minimal à au moins 12 %. Lorsque la batterie passe en mode veille, elle ne peut pas être contrôlée par le SmartgridOne Controller.
