Appareils pris en charge
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 Ultra GLV | ||||
| Solax X1 IES | ||||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ❌ | |||
| Solax ESS-AELIO | ||||
| EMS 1000 |
Installation
Note
Pour le Solax X3 Hybrid G4, veuillez vous assurer que l'onduleur dispose de la dernière version du firmware installée.
Méthodes de connexion
- Les modèles SolaX G2, SolaX G3 Hybrids et Solax ESS (TRENE et AELIO) disposent d'une connexion Ethernet intégrée (le Qcells Q.VOLT HYB-G3-3P est un SolaX G4 malgré sa dénomination G3).
- Le SolaX G4 et les autres modèles ne disposent pas d'une connexion Ethernet intégrée ; la communication est possible via le port COM série RS485.
L'interface RS485 utilise uniquement la broche 4 (fil bleu) et la broche 5 (fil blanc-bleu). La polarité est importante : assurez-vous donc que la broche 4 (fil bleu des câbles classiques) est connectée au conducteur A de votre adaptateur et que la broche 5 (fil blanc-bleu) est connectée au conducteur B de votre adaptateur.
Les câbles RS485 peuvent être assez longs : une longueur de 25 mètres ou plus est donc possible. Vous pouvez utiliser la paire bleue d'un câble cat5 ou cat6 standard.
L'onduleur sort d'usine avec une vitesse de transmission de 19200 bauds, 8 bits de données, sans parité et 1 bit d'arrêt. La vitesse de transmission peut être modifiée sur l'onduleur. Solax prend également en charge les vitesses 9600, 14400, 38400, 56000, 57600 et 115200. Vérifiez donc le réglage actuel de votre onduleur et assurez-vous que l'adaptateur Ethernet vers RS485 est configuré avec la même vitesse de transmission. Vous pouvez vérifier la vitesse de transmission sur l'écran LCD situé à l'avant de votre onduleur, dans les menus.
L'adresse Modbus par défaut est 1. Certaines personnes ont signalé que leur adresse Modbus était 4.
Note
Un port marqué COM se trouve sur l'onduleur G4 ; certains manuels d'utilisation indiquent par erreur qu'il s'agit d'un port Ethernet.
NE CONNECTEZ PAS CE PORT COM À UN COMMUTATEUR ETHERNET : le port de votre commutateur Ethernet cesserait de fonctionner !!!

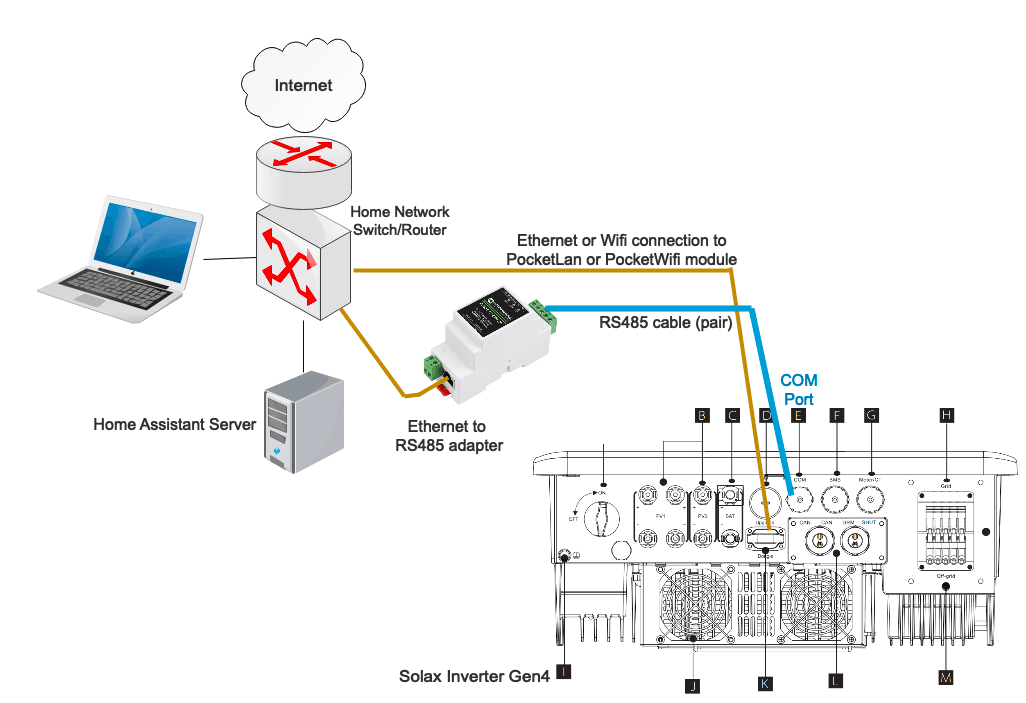

RS485 vers ETH
- se connecte via Ethernet au routeur/commutateur de votre réseau domestique
Lors de la configuration de l'intégration Modbus SolaX, indiquez l'adresse IP réseau du convertisseur, et non l'adresse du SolaX. Ne cochez pas l'option Serial RS485 ; le port série est ignoré dans cette configuration.
Plusieurs onduleurs connectés à un seul adaptateur RS485 et résistances de terminaison
Il devrait être possible de connecter plusieurs onduleurs au même adaptateur RS485 (par exemple Waveshare). Les onduleurs doivent avoir des adresses Modbus différentes ; vous devez donc d'abord modifier les adresses Modbus des onduleurs. Configurez ensuite une instance pour chaque onduleur. La boîte de dialogue de configuration permet de définir l'adresse Modbus.
L'utilisation de résistances de terminaison est nécessaire lors de la connexion de plusieurs onduleurs. Placez une résistance de 120 ohms entre A et B au niveau de l'adaptateur RS485, ainsi qu'une résistance de 120 ohms entre A et B sur le dernier onduleur connecté.
