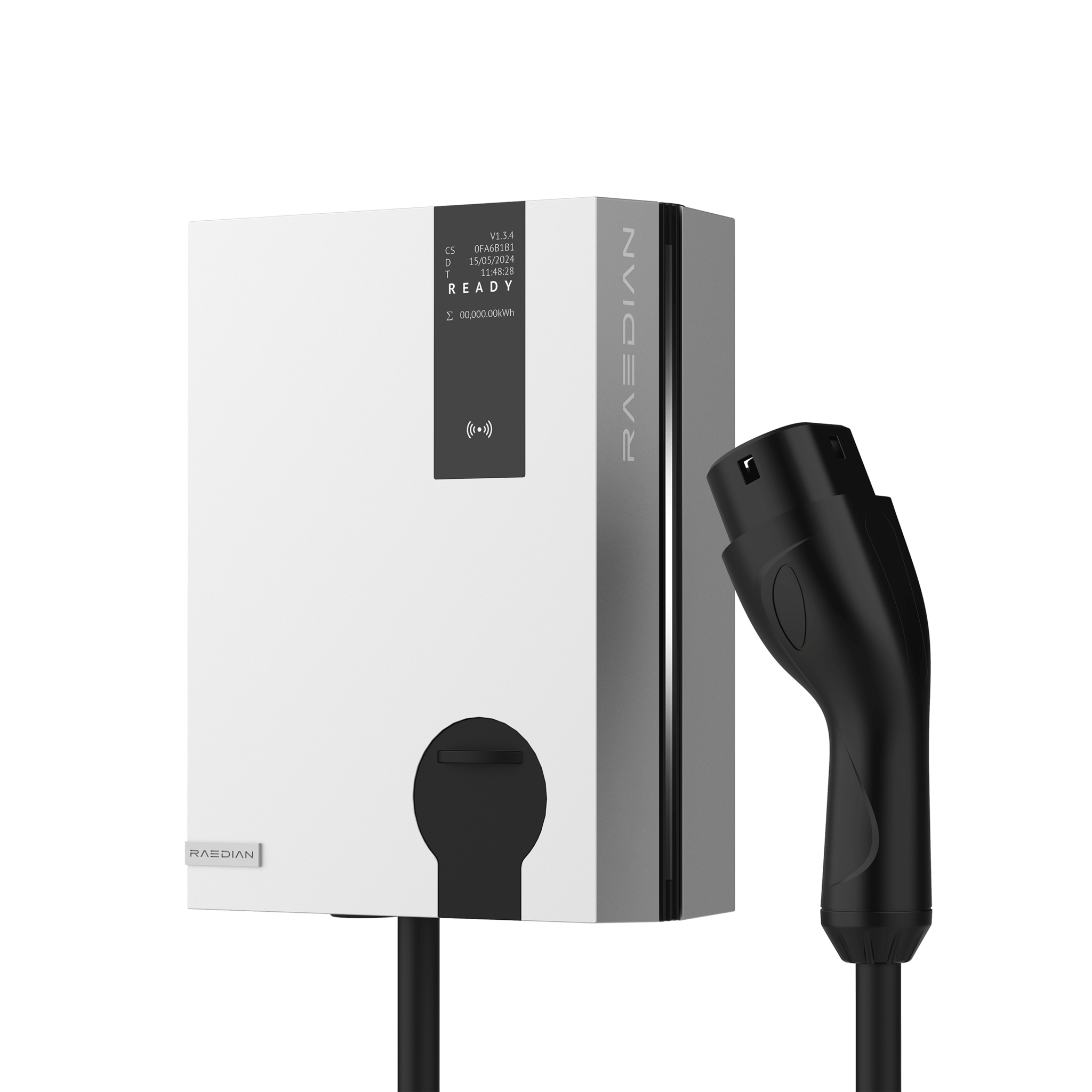

Stations de recharge Raedian
Appareils pris en charge
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| Raedian NEO | ❌ | ✅ |
| Raedian NEX | ✅ | ❌ |
Câblage
Ethernet (Raedian NEX)
Pour un câblage Ethernet correct : suivez les directives de câblage Ethernet.
RS485 (Raedian NEO)
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| A | RS485 A | RS485_POS | RS485 A | TX+ |
| B | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
Note
Note
Assurez-vous que la résistance de terminaison est correctement configurée si le chargeur se trouve à l’extrémité du bus RS485.
Configuration
Une fois l’installation électrique terminée, vous devez configurer le chargeur à l’aide de l’application Raedian.
- Téléchargez l’application Raedian depuis l’App Store ou le Google Play Store.
- Ouvrez l’application et inscrivez-vous/connectez-vous.
- Ajoutez la station de recharge via Bluetooth/Wi-Fi en suivant les instructions de l’application.
- Une fois connecté, accédez au menu Paramètres (généralement représenté par une icône en forme d’engrenage).
Pour Raedian NEO (RS485)
Pour permettre au SmartgridOne Controller de contrôler le chargeur NEO via Modbus RTU :
- Dans le menu des paramètres, recherchez Communication ou Paramètres Modbus.
- Activez le Modbus RTU.
- Configurez les paramètres suivants :
- Adresse (ID esclave) : définissez une adresse unique (par exemple, 1). Celle-ci doit correspondre à la configuration du SmartgridOne Controller.
- Débit en bauds : 9600 (recommandé)
- Parité : aucune
- Bits de données : 8
- Bits d’arrêt : 1
- Enregistrez les paramètres et redémarrez le chargeur si vous y êtes invité.
Pour Raedian NEX (Modbus TCP)
Pour permettre au SmartgridOne Controller de contrôler le chargeur NEX via Modbus TCP :
- Assurez-vous que le chargeur est connecté au même réseau local que le SmartgridOne Controller via Ethernet ou Wi-Fi.
- Dans les paramètres de l’application, accédez à Paramètres réseau.
- Il est fortement recommandé d’attribuer une adresse IP statique au chargeur afin de garantir la stabilité de la connectivité après les coupures de courant.
- Adresse IP : choisissez une adresse IP libre dans la plage de votre réseau (par exemple, 192.168.1.50)
- Masque de sous-réseau : 255.255.255.0
- Passerelle : l’adresse IP de votre routeur (par exemple, 192.168.1.1)
- Activez le Modbus TCP dans les paramètres de communication.
- Assurez-vous que le port est défini sur
502.
