Bornes de recharge Alfen

Ce guide explique comment ajuster les paramètres de la borne de recharge Alfen afin d'autoriser la communication avec le SmartgridOne Controller et son contrôle par celui-ci. Pour plus d'informations, vous pouvez consulter le guide de mise en œuvre de la recharge intelligente Alfen

Appareils pris en charge

Configuration

Installez la borne de recharge.

1. Mettez à jour la borne de recharge Alfen vers la version 4.2.0 du firmware (ou une version ultérieure).

2. Connectez la borne de recharge Alfen à un réseau répondant aux exigences suivantes :

   • La borne de recharge se trouve sur le même réseau local que le SmartgridOne Controller.
   • Assurez-vous que la communication entre la borne de recharge et le SmartgridOne Controller est ouverte.

3. Installez l'outil d'installation du service ACE ou recherchez la dernière version de l'outil d'installation du service ACE sur Internet si le lien ne fonctionne pas.

4. Créez maintenant un compte valide pour l'ACE Service Installer Alfen (à demander via https://support.alfen.com)

5. Pour contrôler la borne de recharge, la fonctionnalité de recharge intelligente doit d'abord être achetée, puis déployée.

   1. Déverrouillage de la fonctionnalité via l'ACE Service Installer : pour déverrouiller la fonctionnalité via l'ACE Service Installer, procédez comme suit :

      1. Ouvrez l'ACE Service Installer

      2. Cliquez sur la borne de recharge souhaitée

      3. Accédez à l'onglet Informations générales et sélectionnez Clé de licence



      4. Cliquez sur Mettre à jour la clé de licence pour activer la fonctionnalité achetée. La borne de recharge redémarrera une fois la clé de licence mise à jour.

   2. Si le site dispose d'une connexion Internet faible, la procédure suivante peut être utilisée pour déverrouiller la fonctionnalité souhaitée :

      1. Ouvrez l'ACE Service Installer

      2. Accédez à Appareil dans le menu

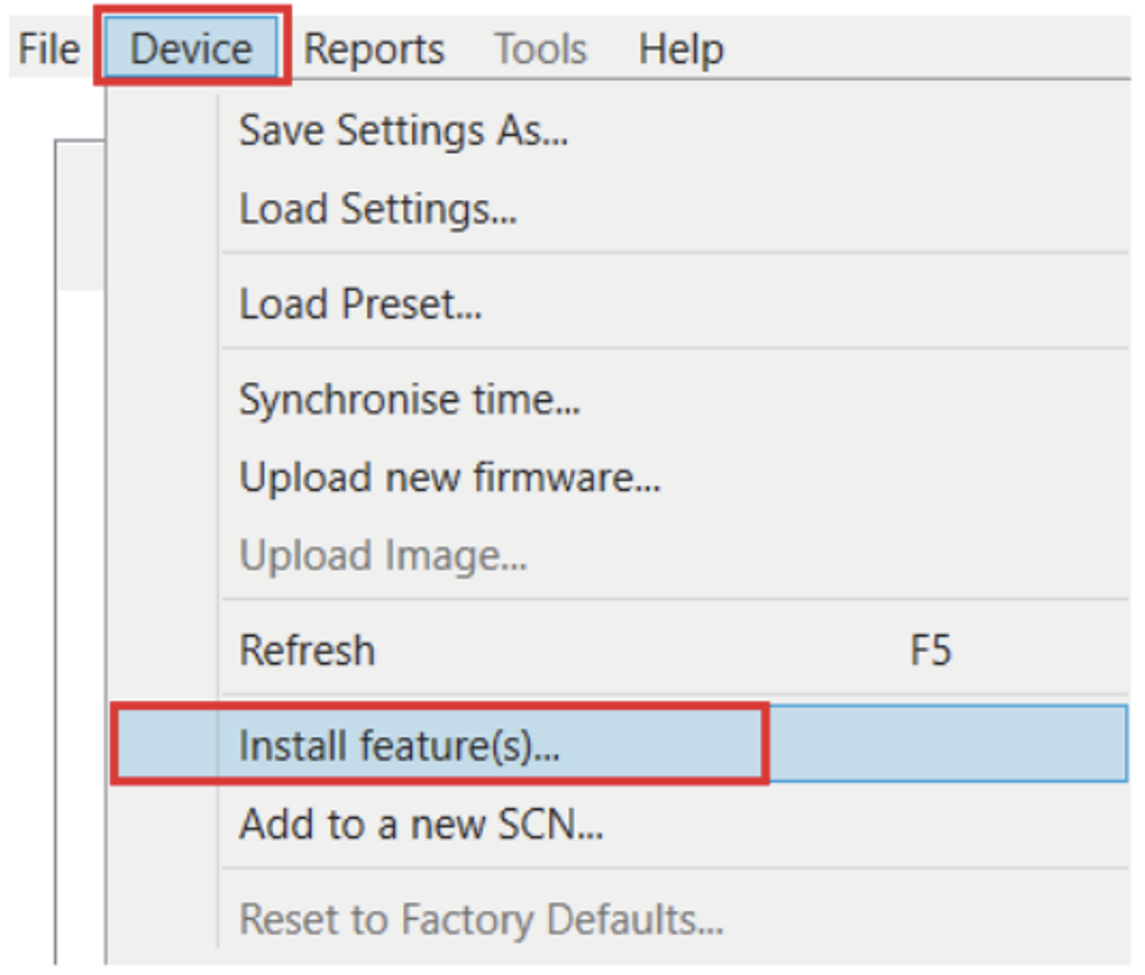

      3. Sélectionnez Installer une ou plusieurs fonctionnalités

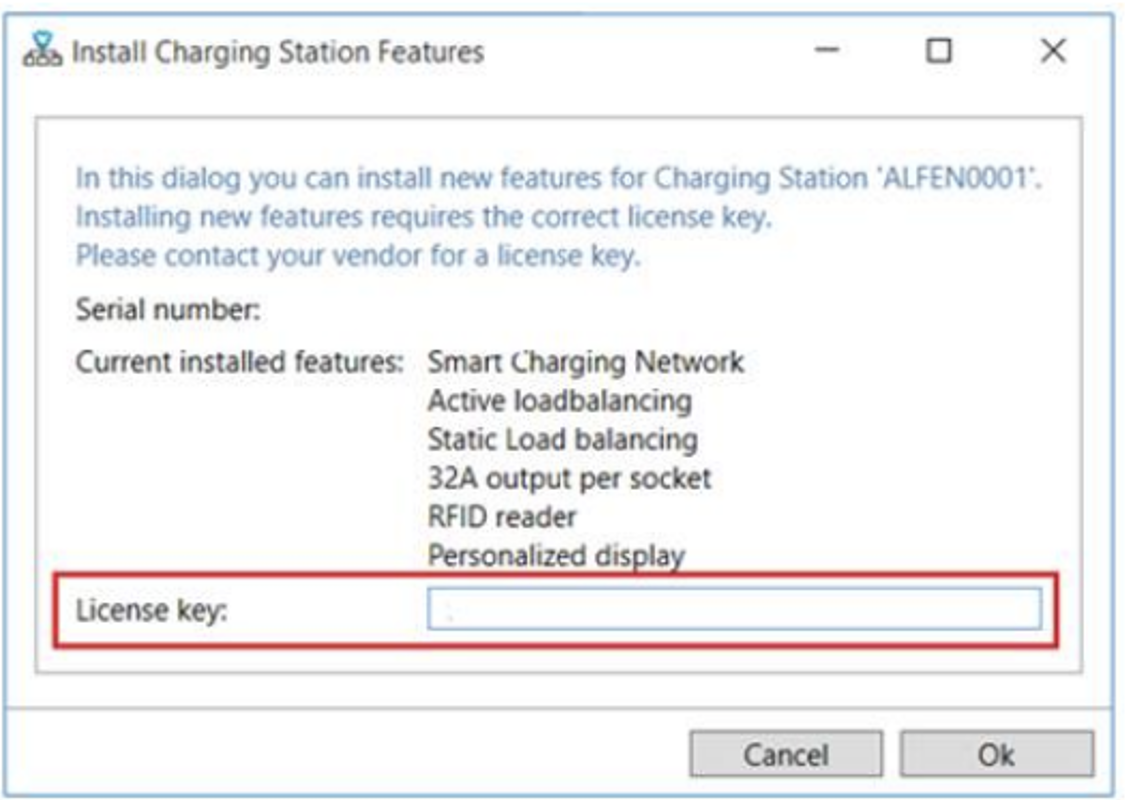

      4. Saisissez la clé de licence et cliquez sur OK. La borne de recharge redémarrera une fois la clé de licence mise à jour.



6. Configuration de l'ALB via l'ACE Service Installer

   1. Ouvrez l'ACE Service Installer

   2. Sélectionnez la borne de recharge

   3. Sélectionnez l'onglet Recharge intelligente

   4. Cochez la case à côté de Équilibrage de charge actif. Les paramètres suivants s'affichent.



   5. Source de données ; saisissez le type de source de données :

      • Système de gestion de l'énergie : le système de gestion de l'énergie du client transmettra les valeurs minimales et maximales dynamiques à la borne de recharge. Sur la base de ces valeurs, la borne de recharge augmentera ou diminuera la puissance délivrée par la prise.


   6. Saisissez le courant de sécurité. Il s'agit de la limite de courant utilisée par la borne de recharge lorsque la connexion entre la borne de recharge et le compteur d'énergie/le système de gestion de l'énergie est perdue.



   7. Si cette option est autorisée, saisissez la rotation des phases. Remarque : il s'agit de l'ordre des phases du câble d'alimentation (vers la borne de recharge). Plusieurs options sont disponibles selon le type de borne de recharge et de connexion.



   8. Cliquez sur Enregistrer

   9. Cliquez sur le bouton d'alimentation pour redémarrer la borne de recharge.



7. Configuration d'un EMS via l'ACE Service Installer

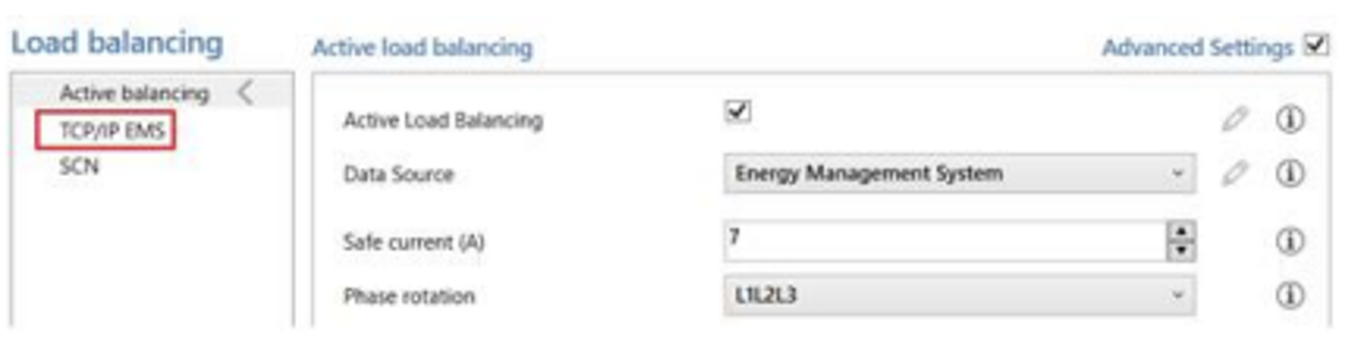

   1. Si le système de gestion de l'énergie est sélectionné comme source de données (voir l'étape 6 : « Configuration de l'ALB via l'ACE Service Installer »), une page supplémentaire s'affiche à l'écran. Double-cliquez pour ouvrir l'écran. Sélectionnez TCP/IP EMS dans le menu.



   2. Saisissez le mode. Indiquez si l'EMS gère chaque prise individuellement ou l'ensemble d'un réseau de recharge intelligente.

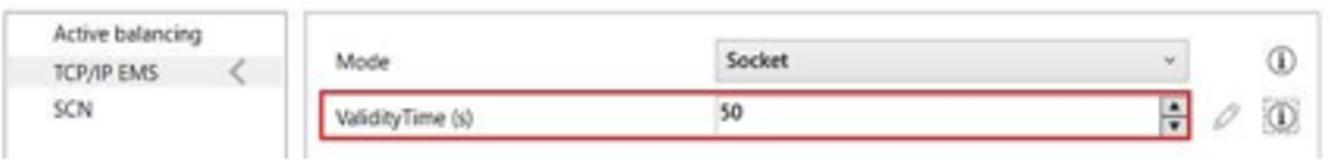

   3. Saisissez la période de validité (60 s par défaut). Si la borne de recharge n'a pas reçu de mises à jour de l'EMS pendant la période de validité configurée, elle interprétera cela comme une déconnexion et reviendra au courant de sécurité configuré.



8. Tester la connexion d'un ALB avec un EMS

   1. Configurez l'installation conformément aux instructions des étapes précédentes.

   2. Accédez à l'onglet Surveillance en direct, sélectionnez États et observez l'état de la connexion Modbus TCP/IP comme indiqué ci-dessous :



      Si cet état est Non utilisé (communication inactive), cela signifie qu'il y a une perte de communication. Vérifiez votre installation ou consultez la section Dépannage pour plus d'informations.

   3. Connectez un véhicule et démarrez une session de recharge.

   4. Utilisez l'EMS pour modifier la puissance maximale disponible. La méthode varie selon l'EMS. Consultez le manuel du fabricant de l'EMS pour plus d'informations.

   5. Accédez à l'onglet Surveillance en direct, sélectionnez Courants et consultez les courants consommés.
