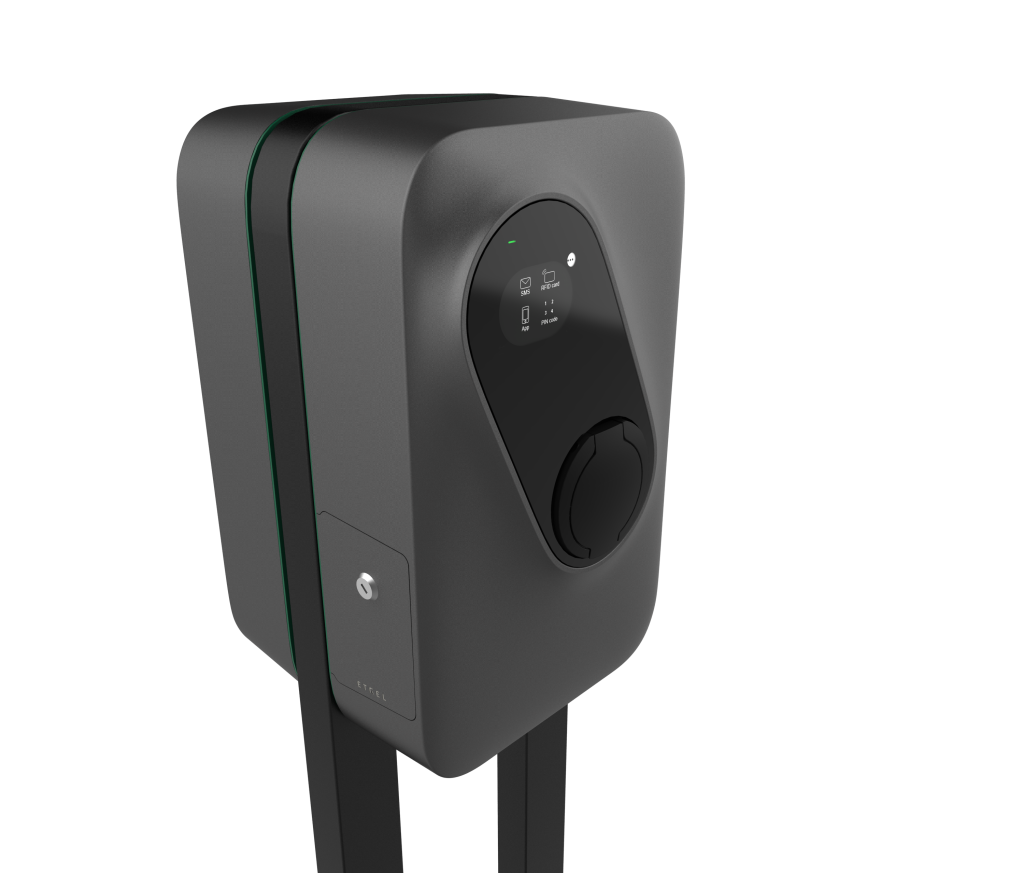

Stations de recharge Etrel INCH

Ce guide explique comment configurer et connecter les chargeurs CA intelligents Etrel INCH et INCH Duo pour communiquer avec le SmartgridOne Controller.

Appareils pris en charge

Câblage

Connexion Ethernet

1. Connectez le port Ethernet (LAN) de la station de recharge au même réseau local que le SmartgridOne Controller.
2. Vérifiez que la connexion LAN est active et que les voyants du port sont allumés.
3. Câble réseau recommandé : Cat 5e ou supérieur, blindé pour une utilisation en extérieur si nécessaire.

Pour connaître les bonnes pratiques générales de câblage Ethernet, consultez les directives de câblage Ethernet.

---

Configuration

Une fois l'installation électrique d'un chargeur terminée :

1. Mettez le chargeur sous tension.

   • Le voyant vert clignote pendant le démarrage de l'appareil.
   • Attendez que le voyant devienne vert fixe (chargeur prêt).

2. Accédez à l'interface web locale.

   • Connectez votre ordinateur portable au même réseau que le chargeur.
   • Ouvrez un navigateur web et saisissez l'adresse IP du chargeur indiquée sur l'autocollant à l'intérieur de la trappe de maintenance latérale.
   • Si vous ne trouvez pas l'adresse IP, maintenez enfoncé le petit bouton de réinitialisation dans la zone de maintenance jusqu'à entendre un bip ; l'adresse IP actuelle s'affiche alors à l'écran.

3. Connectez-vous et vérifiez les paramètres de communication.

   • Vérifiez que la configuration réseau utilise une adresse IP fixe dans la même plage que le Controller.
   • Le masque de sous-réseau 255.255.255.0 et le port 502 doivent être ouverts pour le Modbus TCP.
   • Le DHCP peut également être utilisé si le contrôleur prend en charge la détection automatique.

4. Activez la communication Modbus TCP.

   • Ouvrez le menu des paramètres de l'interface web.
   • Vérifiez que la communication Modbus TCP est active (ID d'unité par défaut = 1 / port 502).
   • Aucune configuration RS485 n'est nécessaire.

5. Vérifiez les dispositifs de protection.

   • Confirmez que la protection différentielle et la protection contre les surintensités sont installées et actives.
   • Les appareils Etrel INCH sans protection différentielle / disjoncteur intégrée doivent être protégés par des dispositifs externes dans l'armoire électrique principale.

6. Vérifiez les voyants LED et les indicateurs LCD.

   • Vert fixe : chargeur disponible.
   • Bleu clignotant : charge en cours.
   • Rouge : défaut — inspectez ou redémarrez l'appareil avant de continuer.

7. Testez la communication.

   • Depuis un PC, exécutez ping <charger_ip> pour vérifier la connexion.
   • Ajoutez ensuite le chargeur dans l'interface SmartgridOne Controller (Appareils → Ajouter un appareil → Station de recharge pour véhicule électrique → Modbus TCP).
   • Saisissez l'adresse IP du chargeur et le port 502. Conservez l'ID d'unité = 1.

8. Confirmez le contrôle Modbus.

   • Le contrôleur lit automatiquement le modèle, le numéro de série et les données des connecteurs.
   • Chaque connecteur apparaît comme un nœud enfant contrôlable.
