Libattion
Dispositivos Compatíveis
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|
| MBMS | ✅ | ❌ |

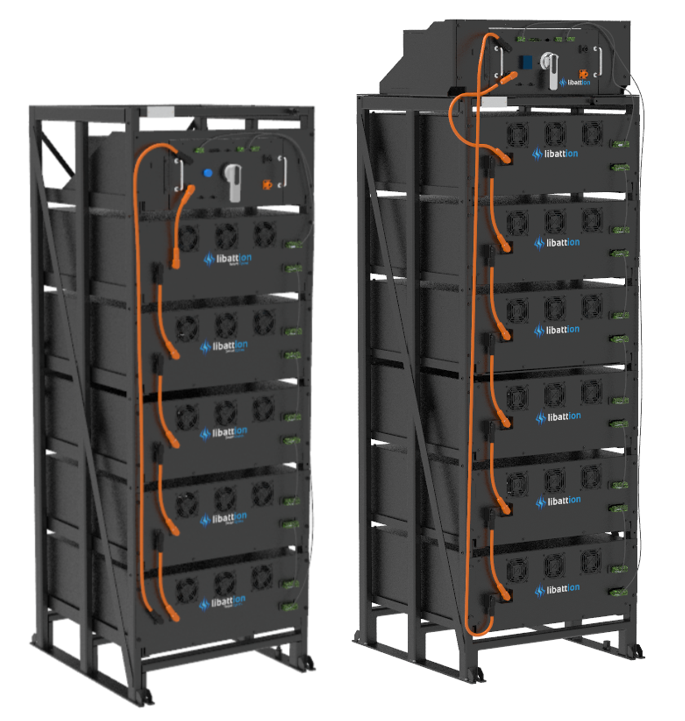

| e-Rack v2-18 + Inverter (85 kW / 97 kWh) | ||
| e-Cabinet 232 (115 kW / 232 kWh) | ||

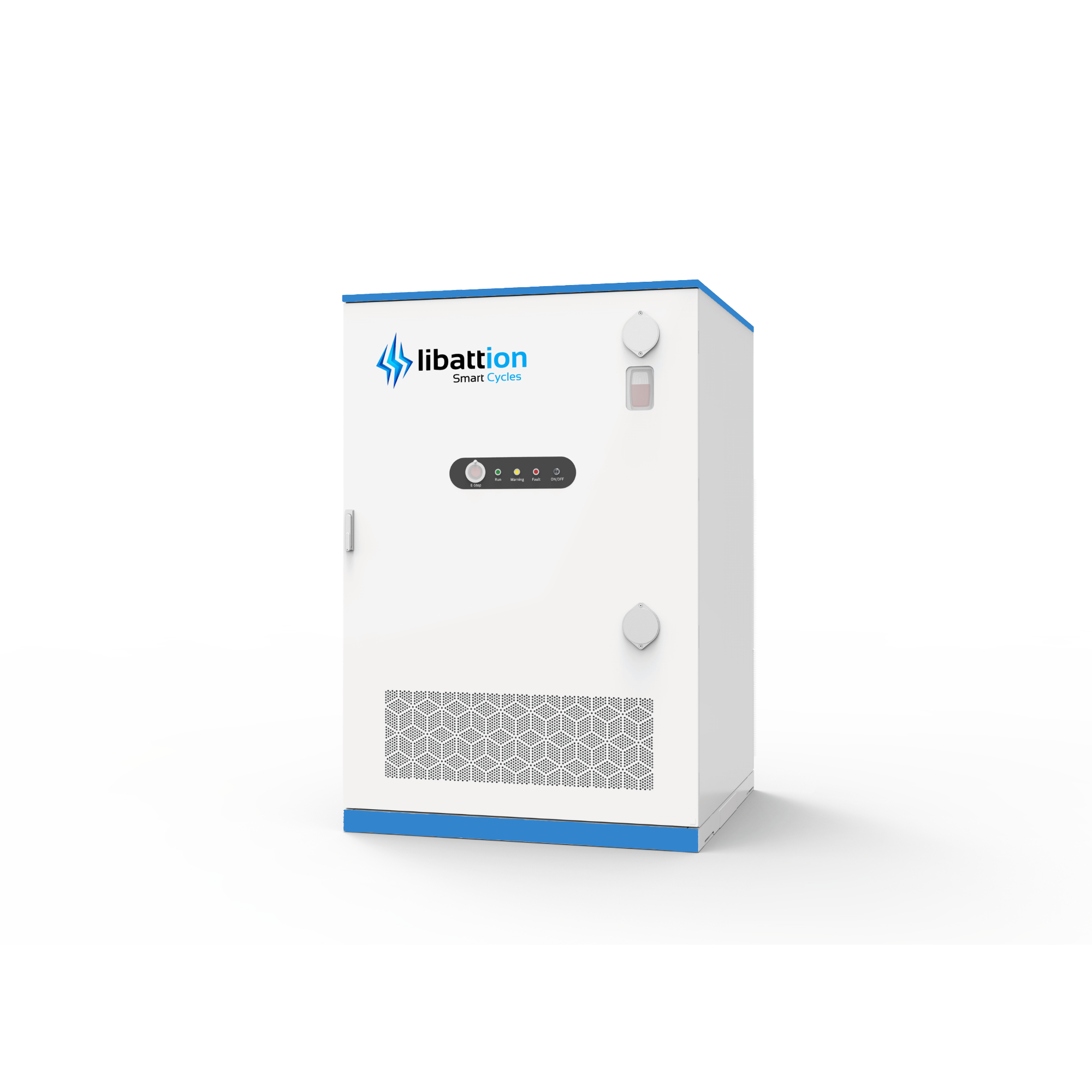

| e-Cabinet 440 (220 kW / 440 kWh) | ||
| e-Container X (AC-Block) (0.7–2.8 MW / 2.1–5.6 MWh) |
Cabeamento
Conectando um EMS Externo ou Controlador de Planta
Conecte a Porta A do sistema Libattion ao EMS externo ou controlador de planta de terceiros e certifique-se de que o sistema tenha acesso à internet.
Existem duas configurações possíveis:
Opção A – Conexão via switch Ethernet
Conecte tanto o Controlador Libattion quanto o EMS externo ou controlador de planta de terceiros a um switch Ethernet. O switch deve estar conectado a um roteador que forneça acesso à internet.
Opção B – Conexão direta
Conecte o Controlador Libattion diretamente ao EMS externo ou controlador de planta de terceiros. Nesta configuração, o sistema conectado deve fornecer acesso à internet ao Controlador Libattion.
Requisitos de rede
Em ambas as configurações, o Controlador Libattion deve receber um endereço IP de um servidor DHCP na rede local.
Se regras de firewall forem configuradas para restringir conexões de saída, os requisitos do firewall para a rede local do cliente devem ser respeitados para garantir comunicação e conectividade adequadas.
Conectando um EMS Externo ou Controlador de Planta
Conecte Porta A do sistema Libattion ao EMS externo ou controlador de planta de terceiros e certifique-se de que o sistema tenha acesso à internet.
Existem duas configurações possíveis:
Opção A – Conexão via Switch Ethernet
Conecte tanto o Controlador Libattion quanto o EMS externo ou controlador de planta de terceiros a um switch Ethernet. O switch deve estar conectado a um roteador que forneça acesso à internet.
Opção B – Conexão Direta
Conecte o Controlador Libattion diretamente ao EMS externo ou controlador de planta de terceiros. Nesta configuração, o sistema conectado deve fornecer acesso à internet ao Controlador Libattion.
Requisitos de Rede
Para ambas as configurações, o Controlador Libattion deve receber um endereço IP de um servidor DHCP na rede local.
Se regras de firewall forem configuradas para restringir conexões de saída, certifique-se de que os requisitos do firewall para a rede local do cliente sejam respeitados para permitir comunicação e conectividade adequadas.
Conexão Ethernet
Certifique-se de que Controller e o sistema Libattion estejam conectados à mesma rede.
Para as melhores práticas gerais de cabeamento Ethernet, consulte as diretrizes de cabeamento Ethernet.
Comissionamento
O Controlador Libattion irá iniciar automaticamente assim que estiver conectado à energia. Contate a Equipe de Serviço Libattion para o comissionamento antecipadamente.
Comissionamento
O Controlador Libattion irá iniciar automaticamente assim que estiver conectado à energia.
Por favor, entre em contato com a Equipe de Serviço Libattion antes de comissionar a instalação.
