Fluvius Telecontrole RTU toevoegen

De handleiding beschrijft de stappen om de Fluvius Telecontrole RTU in te stellen op de SmartgridOne Controller.

Stap 1: Netwerkconfiguratie

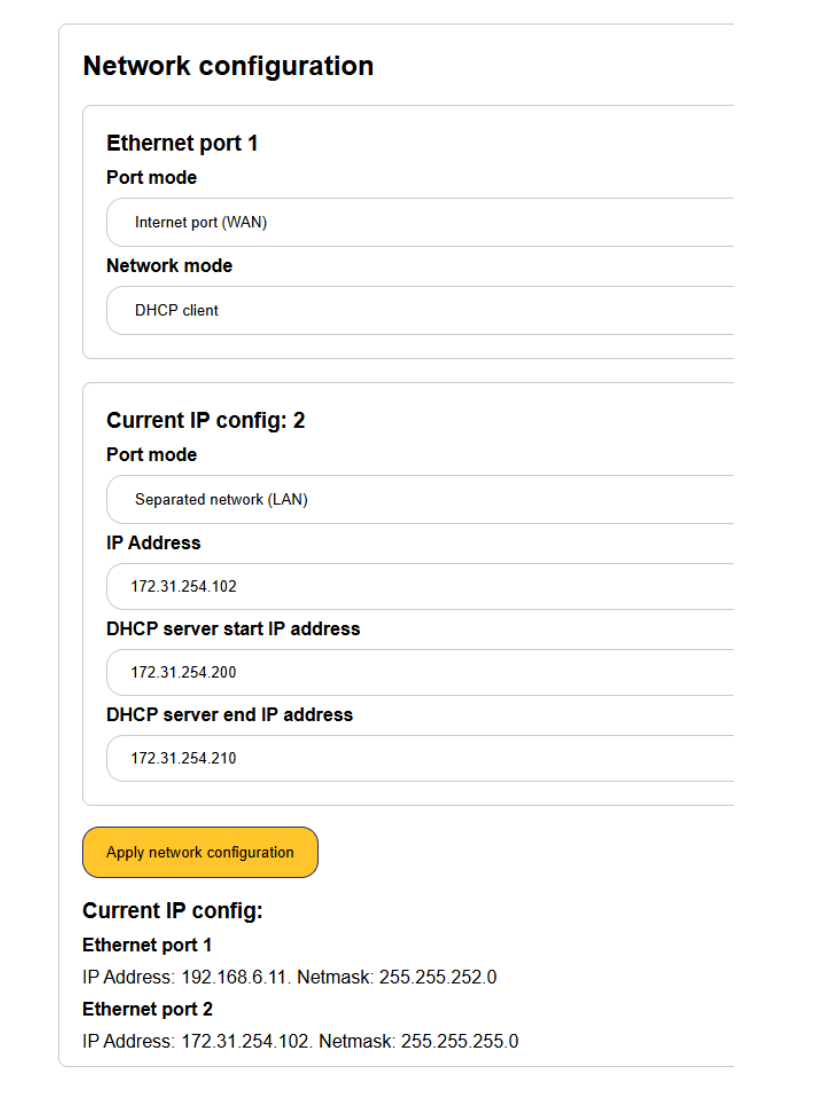

Benodigde netwerkconfiguratie voor Fluvius op netwerkpoort 2 (dit is de bovenste van de twee – verbind deze met de Fluvius RTU):

Stap 2: Controleer de spanningen van de apparaten

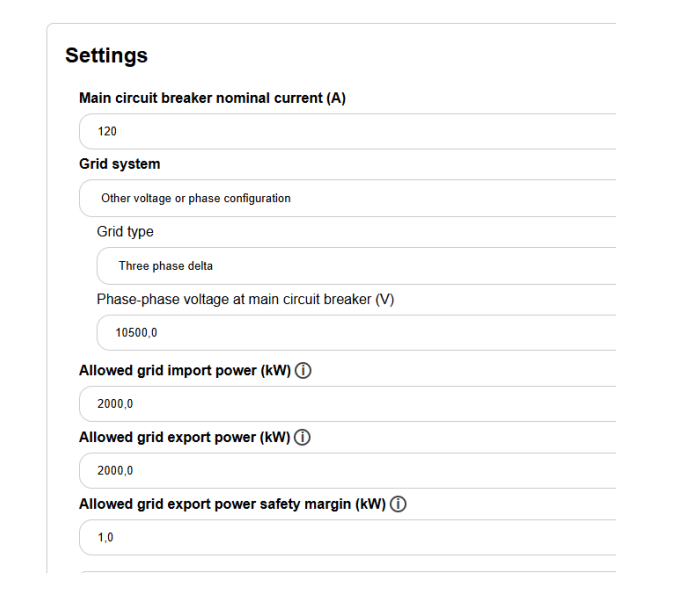

Voor bepaalde reactieve vermogensregelingsmodi moet de middenspanning worden gemeten. Als de hoofdnetmeter het middenspanningsnet meet, zorg er dan in de instellingen voor dat dit correct is ingesteld:

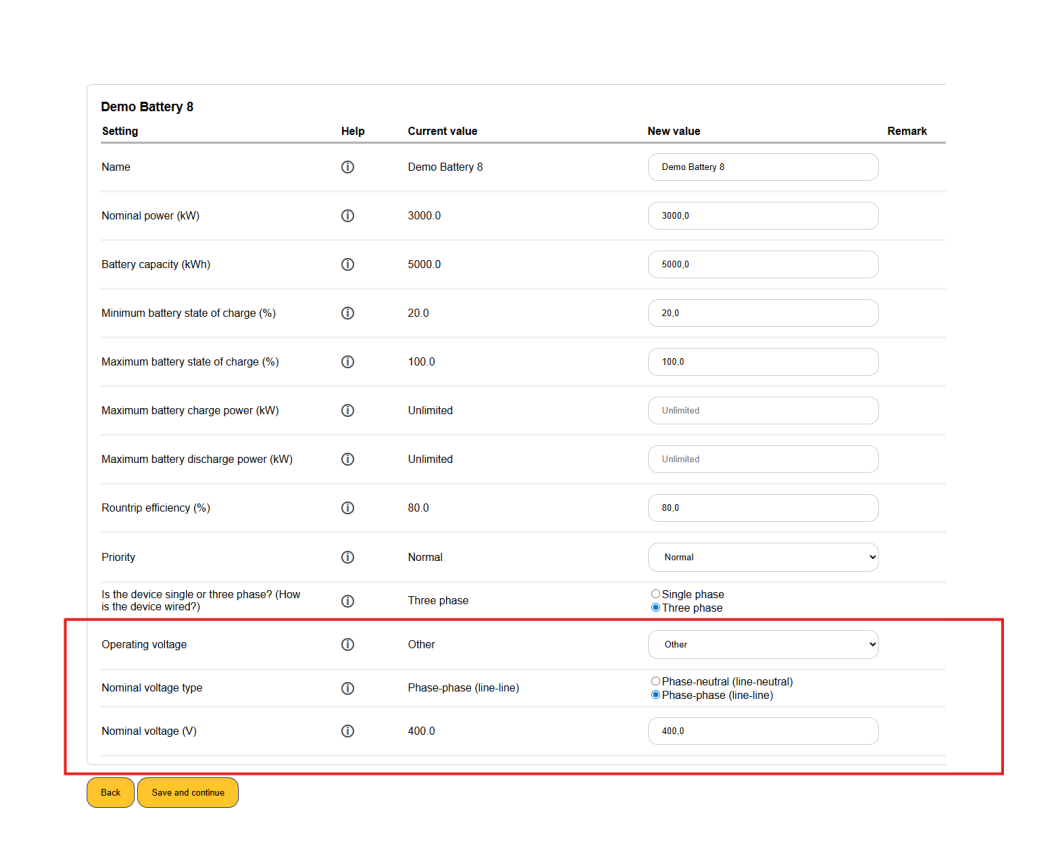

Als er ook apparaten op lagere spanning in het systeem aanwezig zijn, moet u ook hun spanningsinstellingen aanpassen in de apparaatinstellingen. Bijvoorbeeld:

Stap 3: Voeg het externe Fluvius Telecontrole-signaal toe

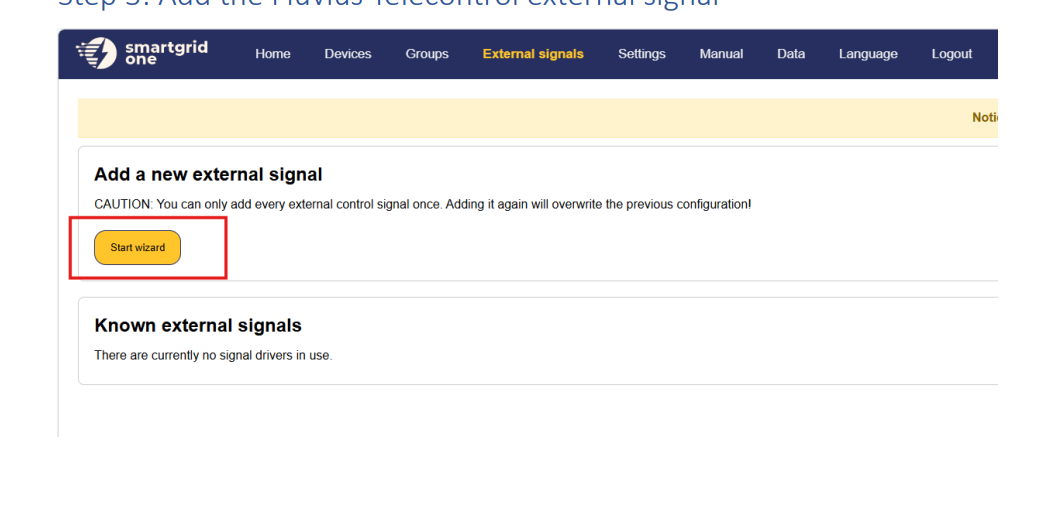

1. Klik op 'Externe signalen' in het bovenste menu en klik op de knop 'Wizard starten'.

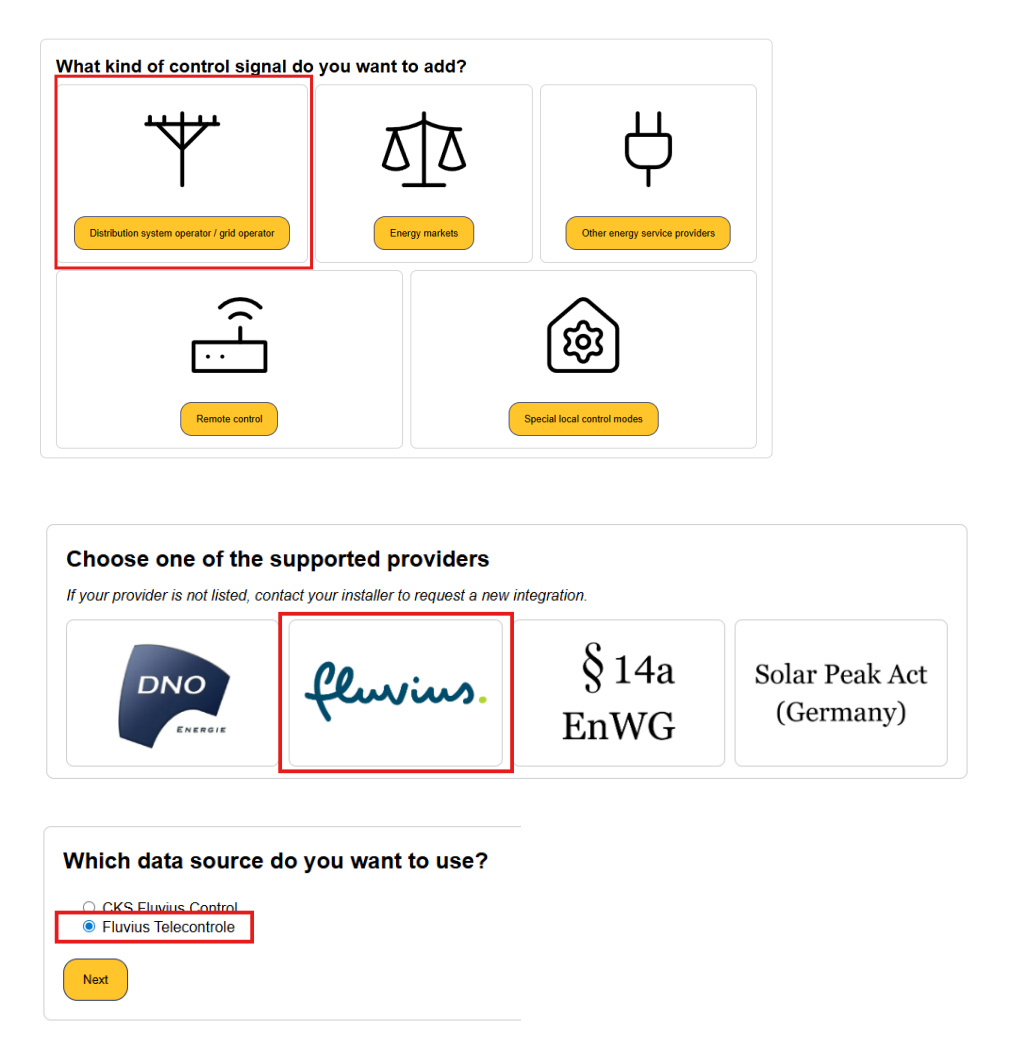

2. Kies 'Netbeheerder / distributienetbeheerder', selecteer 'Fluvius', selecteer vervolgens 'Fluvius Telecontrole' als gegevensbron en klik op 'Volgende'.

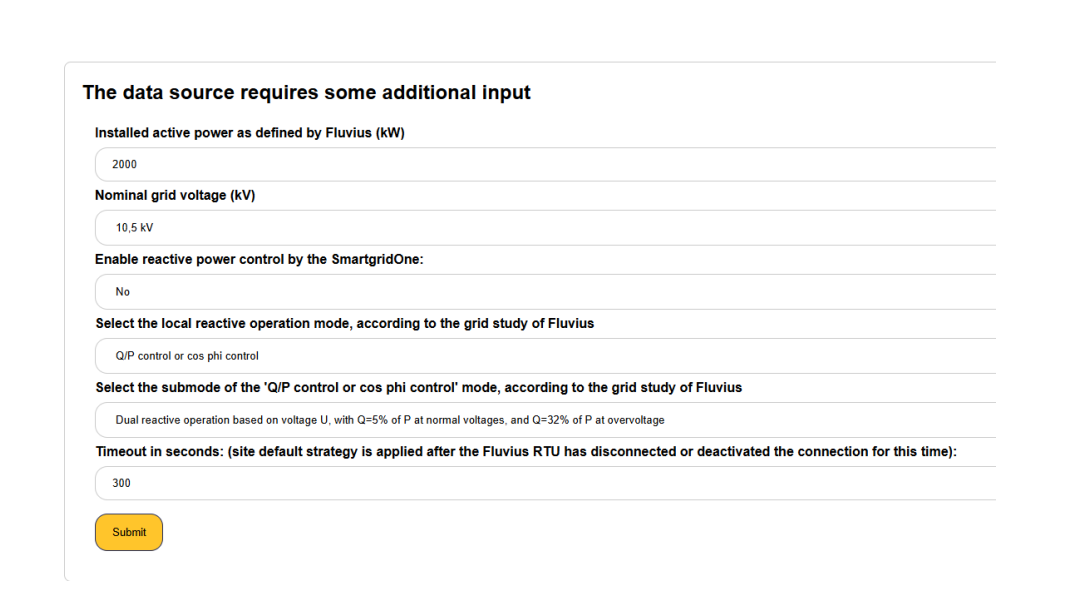

3. Vul de gevraagde informatie in en klik op 'Indienen'.

1. Geïnstalleerd actief vermogen zoals gedefinieerd door Fluvius (kW): Het geïnstalleerde actief vermogen zoals overeengekomen met Fluvius.
2. Nominale netspanning (kV): De nominale spanning van het net waarop de installatie is aangesloten.
3. Reactief vermogensbeheer door de SmartgridOne Controller inschakelen: Of de Controller reactief vermogensbeheer uitvoert.
4. Lokale reactieve bedrijfsmodus: De reactieve bedrijfsmodus volgens het netstudie van Fluvius (bijv. 'Q/P regeling of cos phi regeling').
5. Submodus van de reactieve bedrijfsmodus: De submodus volgens het netstudie van Fluvius.
6. Timeout (seconden): De standaardstrategie van de locatie wordt toegepast nadat de Fluvius RTU de verbinding heeft verbroken of gedeactiveerd gedurende deze tijd.
