Installera RESA (Extern Styrning)
Manualen beskriver stegen för att installera RESA Extern Styrning på SmartgridOne Controller.
När denna integration installeras, ges tillstånd till RESA att styra de nödvändiga enheterna.
Stödda Enheter
| Device Type | Stöds |
|---|---|
| Solinvertrar | ✅ |
| Lagringsenheter | |
| EV-laddare | ❌ |
Försiktighet
RESA RTU kräver en RS485 seriell port för att fungera. Kontrollera om din SmartgridOne Controller har en ledig RS485-port innan du installerar denna integration. Om inte, kan du använda en eller en för att koppla RESA RTU till SmartgridOne Controller.
Försiktighet
Eftersom RESA RTU använder en RS485 seriell anslutning kan den RS485-port som används på SmartgridOne Controller inte användas för andra enheter och anslutningar. Kontrollera att din SmartgridOne Controller har en ledig RS485-port innan du installerar denna integration.
Förutsättningar
1. Lägg till batterier och växelriktare
och se till att till SmartgridOne Controller.
2. Kontrollera nätets effektgränser
I inställningarna ska nätets effektgränser vara korrekt angivna. Klicka på Inställningar och kontrollera den markerade inställningen i bilden. Justera inställningarna vid behov.
3. Lägg till 'RESA' Extern Signal

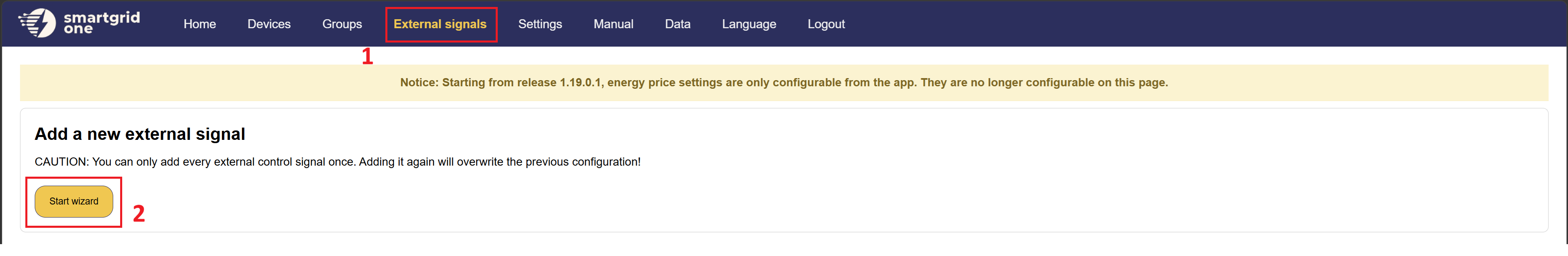

1. Klicka på 'Externa Signaler' i toppmenyn och klicka på knappen 'Starta Guiden'.

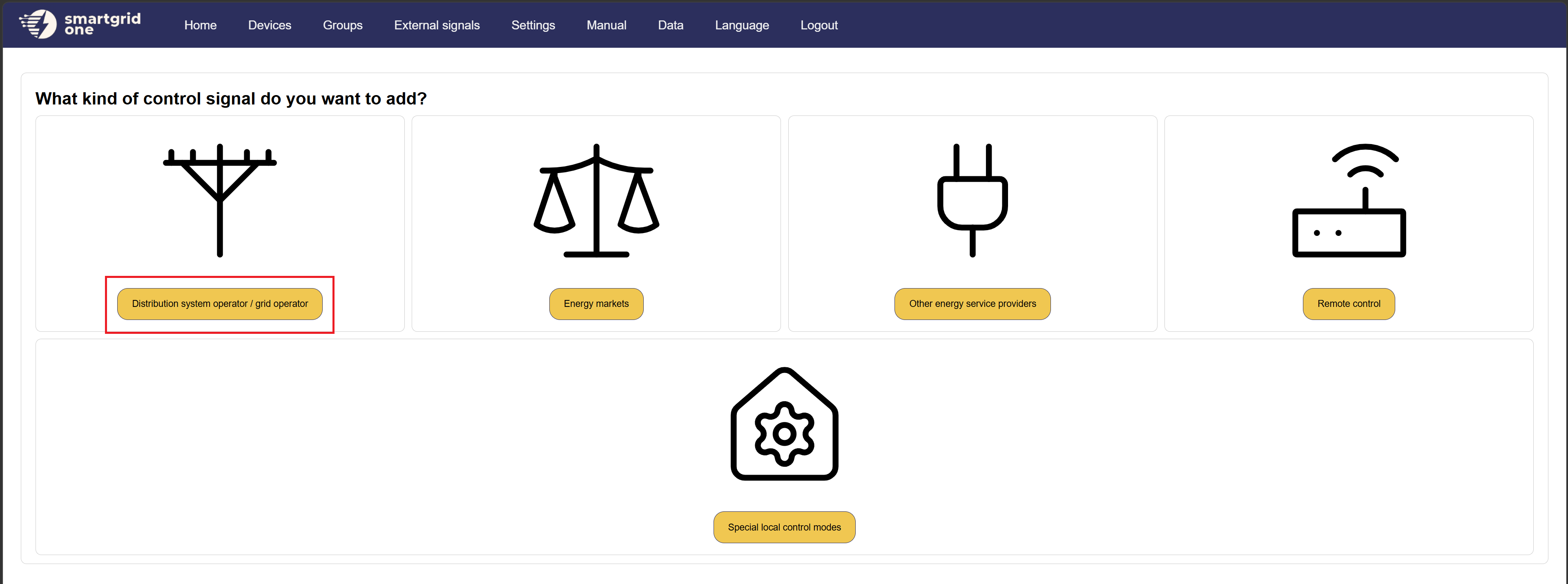

2. Klicka på knappen 'Distribution System Operator'.
3. Klicka på knappen 'RESA'.
4. Välj 'RESA RTU Telecontrol' och klicka på 'Nästa'.
5. Fyll i den begärda informationen.
- RS485 Interface: Välj den RS485 seriella port som RESA RTU är ansluten till. Om du använder en RS485-Ethernet Converter eller RS485-USB Converter, välj motsvarande Ethernet- eller USB-port.
- M1 Energy Type: Välj M1 Energityp som motsvarar de enheter du vill styra med RESA. Detta ska vara inställt på 'Battery' om du vill styra lagringen eller 'Solar' om du vill styra solinvertrarna.
- M2 Power Type: Välj M2 Effekt typ som motsvarar de enheter du vill styra med RESA. Detta ska vara inställt på 'Battery' om du vill styra lagringen eller 'Solar' om du vill styra solinvertrarna. Detta kan även ställas in på 'N/A' om du endast har en typ av enhet.
- Avtalad permanent effekt: Fyll i den avtalade permanenta effekten (i kW) som avtalats med nätoperatören. Detta används av vårt EMS för att bestämma den maximala effekten som kan injiceras i nätet vid förlorad kontakt med RESA.
