SAJ
Dispositivi Supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| SAJ H2 series-5k-30k | ✅ | ✅ | ✅ |
| SAJ HS2 series-5k-10k | |||
| SAJ CHS2 |
Configurazione
1: Impostazione della Connessione Fisica
Per Connessione Ethernet:
- Localizza l'interfaccia di comunicazione sul tuo inverter SAJ
- Collega un cavo ethernet tra l'inverter e la tua rete locale
- Segui le linee guida sul cablaggio ethernet per una corretta installazione
Per Connessione RS485:
- Localizza la porta RS485 sul tuo inverter SAJ
- Collega il cavo RS485 secondo il seguente pinout:
- PIN A: RS485+
- PIN B: RS485-
- GND: Terra (se disponibile)
2: Configurazione della Rete
- Per impostazione predefinita, l'inverter è impostato per ottenere un indirizzo IP automaticamente tramite DHCP
- Se si utilizza una configurazione IP statica:
- Accedi all'interfaccia web dell'inverter
- Naviga su Impostazioni di Rete
- Configura l'indirizzo IP, la maschera di sottorete e il gateway come necessario
3: Impostazioni di Comunicazione
Per prestazioni ottimali, assicurati dei seguenti parametri di comunicazione:
- Porta Modbus TCP: 502 (predefinita)
- Velocità di Baud RS485: 9600
- Bit di dati: 8
- Bit di stop: 1
- Parità: Nessuna
Cablaggio
Connessione Ethernet
- Utilizza cavi ethernet CAT5e o CAT6
- Lunghezza massima del cavo: 100 metri
- Segui le linee guida sul cablaggio ethernet
Connessione RS485
- Utilizza cavo a coppie schermate
- Lunghezza massima del cavo: 1000 metri
- Collega lo schermo a terra solo a un'estremità
- Mantieni la corretta topologia del bus RS485
Impostazioni eSAJ Home
| Passo | Immagine |
|---|---|

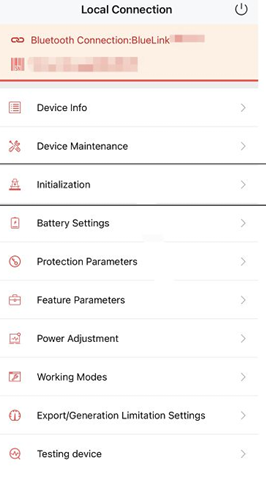

| Apri ESAJ Home e connettiti all'inverter | |

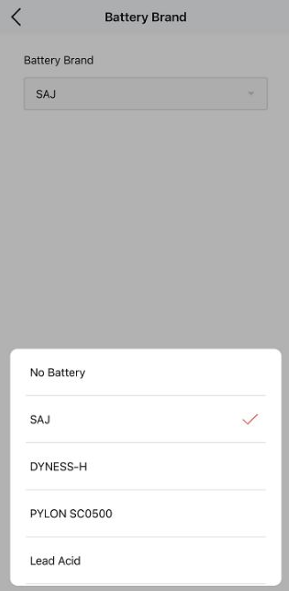

| Seleziona SAJ nelle impostazioni della batteria e fai clic su Salva dopo la modifica |  |
| Fai clic su inizializzazione e seleziona la rete per il paese |  |

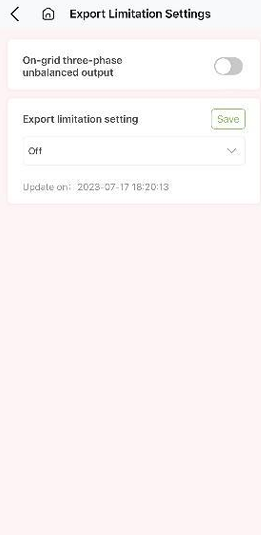

| Disabilita la limitazione all'esportazione (se è abilitata, la potenza dall'inverter non può essere immessa nella rete). |  |
Risoluzione dei Problemi
Problemi comuni e soluzioni:
-
Nessuna Comunicazione
- Controlla le connessioni fisiche
- Verifica le impostazioni di rete
- Assicurati di una corretta configurazione dell'indirizzo Modbus
-
Connessione Intermittente
- Controlla la qualità e le connessioni dei cavi
- Verifica che non ci sia interferenza elettromagnetica
- Assicurati di una corretta instradamento dei cavi
