Directrices de cableado y conectividad

Nota
Nota

La clase de aislamiento de los cables debe ser adecuada para el voltaje de señal previsto. Asegúrese de que los cables empleados cumplan con las normas de seguridad y operativas apropiadas para los niveles específicos de voltaje en el sistema.

Ethernet

Se aplican las siguientes directrices:

  • Tipo de cable: Debe usar cables CAT5e o superiores para un rendimiento óptimo. En entornos comerciales e industriales, se recomienda usar cables apantallados.
  • Conexión de red: Verifique con su computadora si tiene internet en el cable ethernet antes de conectarlo al SmartgridOne Controller o dispositivo.
  • Distancia máxima: La longitud individual del cable está limitada a 100 metros. Para distancias mayores se necesita un repetidor de señal o switch.
  • Subred: El SmartgridOne Controller y los dispositivos deben estar en la misma subred para poder comunicarse (por ejemplo, un SmartgridOne Controller en la subred 192.168.1.x generalmente no puede comunicarse con un dispositivo en la subred 192.168.200.x).
  • Puertos de salida: Consulte la para configuraciones de firewall.
Nota
Nota

Adaptadores Powerline

Para lugares residenciales que no tienen cableado ethernet instalado, puede considerar adaptadores Powerline. Tenga en cuenta que solo se pueden usar tomacorrientes que estén en la misma fase con la mayoría de los adaptadores Powerline.

Otras interfaces

Consejo
Consejo

Entradas/Salidas adicionales

Todos los modelos SmartgridOne son ampliables con entradas/salidas adicionales a través de accesorios. Consulte accesorios para más información.

SmartgridOne Pro (Modelo OM1)

Model OM1
Electrical schematic model OM1

La sección transversal permisible del cable para los conectores es la siguiente:

TipoSección (AWG)Sección (mm²)
Cables sólidos26-16 AWG0,129-1,31
Cables trenzados (flexibles)26-16 AWG0,129-1,31

Entradas digitales y salidas de relé

Advertencia
Advertencia

DEBE respetar las clasificaciones de voltaje y corriente de . Usar el dispositivo fuera de sus valores nominales es peligroso y puede causar daños y lesiones.

InterfazVoltaje (V)Corriente (A)
ReléMáx. 30Vac / 50Vdc1.0 A
Entrada digital5-50VdcN/A
Consejo
Consejo

Si necesita que el interruptor maneje voltajes o corrientes mayores que los nominales para el relé, use el relé del SmartgridOne Controller para activar otro relé que tenga la clasificación de voltaje o corriente requerida.

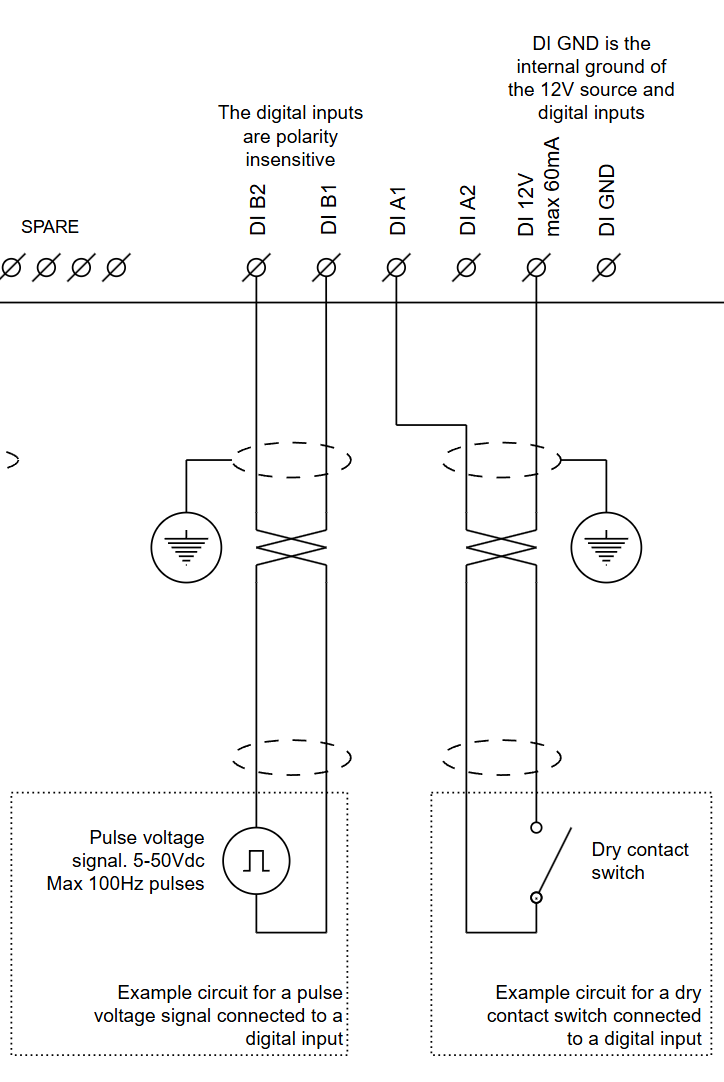

Se aplican las siguientes directrices:

  • Tipo de cable: Se recomienda usar cables apantallados con pares trenzados para un rendimiento óptimo.

Cableado de medidores de pulsos S0

Controlador

Previous Page

Dispositivos compatibles

Next Page

On this page

Directrices de cableado y conectividadEthernetAdaptadores PowerlineOtras interfacesEntradas/Salidas adicionalesSmartgridOne Pro (Modelo OM1)Entradas digitales y salidas de reléCableado de medidores de pulsos S0RS485CableadoMapeo de señalesEn caso de muchos dispositivosResistencia de terminación y resistencias de polarizaciónDireccionesSmartgridOne Home (Modelo EDS)RS485CableadoMapeo de señalesResistencias de terminaciónDirecciones
Passive S0 Meter Wiring Diagram

Escenario 1 (ejemplo izquierdo): Medidor activo (salida de voltaje) Use este cableado si el medidor genera su propio pulso de voltaje.

Escenario 2 (ejemplo derecho): Medidor pasivo (contacto seco) Use este cableado si el medidor actúa como un relé/interruptor. El controlador proporciona el voltaje de activo (12V).

RS485

Cableado

Consejo
Consejo

El color de los cables no importa. Puede elegirlo, siempre que tanto A como B provengan de un par trenzado único.

Se aplican las siguientes directrices:

  • Tipo de cable:
    • Debe usar cables apantallados con pares trenzados para un rendimiento óptimo.
    • Use un solo par para una conexión RS485. Un cable de este par se usa para RS485-A y el otro para RS485-B. No divida A y B en pares diferentes. Si hay un cable de tierra, use otro par para la tierra.
    • Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).
    • Evite usar cables SVV o cables de alarma, ya que no son adecuados para estos propósitos.
    • El cable debe tener una impedancia característica de 100 a 120 ohmios.

Mapeo de señales

Diferentes fabricantes usan distintas convenciones para nombrar (A/B, +/-, D1/D0). Use esta tabla para emparejar las señales de su dispositivo con el controlador SmartgridOne.

Info
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
RS485 ARS485_POSRS485 ATX+
RS485 BRS485_NEGRS485 BTX-
RS GNDGNDNot availableG
  • Conexión en cadena de múltiples dispositivos: El cable debe conectarse en daisy-chain de dispositivo a dispositivo. Coloque el SmartgridOne Controller como en la imagen a continuación.
Image 1
  • Número máximo de dispositivos: El número absoluto máximo de dispositivos que soporta el SmartgridOne Controller en el mismo bus RS485 es 20 (supuesto que cada dispositivo tiene una carga unitaria de 1/4 en el bus RS485, como la mayoría).
  • Distancia máxima: La longitud total del cable está limitada a 1000 metros, pero se recomienda limitar el máximo a 100m.
  • Distancias largas:
    • Modelo SmartgridOne Controller OM1: Se recomienda activar la resistencia de terminación en el SmartgridOne Controller (ya activa por defecto de fábrica), e instalar una resistencia de terminación de 120Ω en el extremo opuesto de la cadena en serie.
    • Otros modelos SmartgridOne Controller: Instale una resistencia de terminación de 120Ω en ambos extremos de la cadena en serie.
  • Puesta a tierra del blindaje del cable: Si el cable está apantallado, debe conectar el blindaje a tierra eléctrica de la instalación en un extremo del cable.
Consejo
Consejo

En caso de muchos dispositivos

  • Si tiene muchos dispositivos en el bus RS485, el sistema de control se vuelve más lento. Esto se debe a que en un bus RS485 solo un dispositivo puede comunicarse a la vez.
  • Por esta razón recomendamos conectar no más de 5 dispositivos en el mismo bus RS485.
  • Si tiene más dispositivos, se recomienda usar uno de los accesorios de expansión RS485.
Advertencia
Advertencia

Puesta a tierra de cables apantallados

  • Aterre el blindaje en un solo extremo del cable. No lo ate a tierra en varios puntos a lo largo del cable, ni siquiera en el otro extremo. Si usa una cadena en serie, entonces aterrice cada cable individual en un solo extremo (puede usar el blindaje de otro cable como punto de tierra al final del cable, pero no es recomendado).
  • Aterre el blindaje a tierra de la instalación eléctrica. No lo ate a la tierra de la señal.

Resistencia de terminación y resistencias de polarización

A la izquierda de las conexiones I/O en el SmartgridOne Controller, hay tres interruptores DIP para terminar y polarizar el bus de comunicación RS485.

La configuración correcta depende de la topología del bus RS485. En la mayoría de los casos, activar todas las resistencias es la opción recomendada. Haga esto si no está seguro. Esto cambia si el SmartgridOne Controller no está al final del bus de comunicación o si otro dispositivo tiene resistencias de polarización activas.

Image 1

Si las resistencias están activas o no depende de la posición de los interruptores DIP. Para esto debe considerar la fecha de producción del SmartgridOne Controller. Puede deducirlo por el número de serie. El número de serie empieza con el código de producción OM1, seguido de seis dígitos que representan la fecha de producción. Por ejemplo, OM1240315 fue producido el 15/03/2024.

Si su fue fabricado antes del 1 de agosto de 2024: (Estos dispositivos tienen interruptores blancos integrados en un componente negro).

  • La resistencia de terminación está activa cuando el interruptor DIP correspondiente está en posición abajo.
  • Las resistencias de polarización están activas cuando los interruptores DIP correspondientes están en posición abajo.

Si su fue fabricado después del 1 de agosto de 2024: (Estos dispositivos tienen interruptores blancos integrados en un componente rojo).

  • La resistencia de terminación está activa cuando el interruptor DIP correspondiente está en posición arriba.
  • Las resistencias de polarización están activas cuando los interruptores DIP correspondientes están en posición arriba.

Direcciones

Advertencia
Advertencia

DEBE asignar a cada dispositivo del bus RS485 una dirección única.

Consejo
Consejo

Use primero las direcciones más bajas (1, 2, ...), porque el SmartgridOne Controller las encontrará más rápido.

Consejo
Consejo

Mantenga la tasa de baudios, paridad y bits de parada por defecto de fábrica. El SmartgridOne Controller escaneará primero con esas configuraciones.

SmartgridOne Home (Modelo EDS)

Model EDS

La sección transversal permisible del cable para los conectores es la siguiente:

TipoSección (AWG)Sección (mm²)
Cables sólidos26-18 AWG0,129-1
Cables trenzados (flexibles)26-18 AWG0,129-1

RS485

Cableado

Consejo
Consejo

El color de los cables no importa. Puede elegirlo, siempre que tanto A como B provengan de un par trenzado único.

Se aplican las siguientes directrices:

  • Tipo de cable:
    • Debe usar cables apantallados con pares trenzados para un rendimiento óptimo.
    • Use un solo par para los cables RS485 A y B (no los divida en pares diferentes). Si hay un cable de tierra, use otro par para la tierra.
    • Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).
    • Evite usar cables SVV o cables de alarma, ya que no son adecuados para estos propósitos.
    • El cable debe tener una impedancia característica de 100 a 120 ohmios.

Mapeo de señales

Diferentes fabricantes usan distintas convenciones para nombrar (A/B, +/-, D1/D0). Use esta tabla para emparejar las señales de su dispositivo con el controlador SmartgridOne.

Info
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
RS485 ARS485_POSRS485 ATX+
RS485 BRS485_NEGRS485 BTX-
RS GNDGNDNot availableG
  • Conexión en cadena de múltiples dispositivos: El cable debe conectarse en daisy-chain de dispositivo a dispositivo. Coloque el SmartgridOne Controller como en la imagen a continuación.
Image 1
  • Número máximo de dispositivos: El número absoluto máximo de dispositivos que soporta el SmartgridOne Controller en el mismo bus RS485 es 20 (supuesto que cada dispositivo tenga una carga unitaria de 1/4 en el bus RS485, como la mayoría).
  • Distancia máxima: La longitud total del cable está limitada a 1000 metros, pero se recomienda limitar el máximo a 100m.
  • Distancias largas: Instale una resistencia de terminación de 120Ω en ambos extremos de la cadena en serie.
  • Puesta a tierra del blindaje del cable: Si el cable está apantallado, debe conectar el blindaje a tierra eléctrica de la instalación en un extremo del cable.
Consejo
Consejo

TIP: En caso de muchos dispositivos

  • Si tiene muchos dispositivos en el bus RS485, el sistema de control se vuelve más lento. Esto se debe a que en un bus RS485 solo un dispositivo puede comunicarse a la vez.
  • Por esta razón recomendamos conectar no más de 5 dispositivos en el mismo bus RS485.
  • Si tiene más dispositivos, se recomienda usar múltiples puertos RS485.
Advertencia
Advertencia

Puesta a tierra de cables apantallados

  • Aterre el blindaje en un solo extremo del cable. No lo ate a tierra en varios puntos a lo largo del cable, ni siquiera en el otro extremo. Si usa una cadena en serie, entonces aterrice cada cable individual en un solo extremo (puede usar el blindaje de otro cable como punto de tierra al final del cable, pero no es recomendado).
  • Aterre el blindaje a tierra de la instalación eléctrica. No lo ate a la tierra de la señal.
Advertencia
Advertencia

Múltiples puertos No conecte el mismo bus RS485 a múltiples puertos en el SmartgridOne. Esto introducirá interferencia.

Resistencias de terminación

Debe instalar resistencias de terminación de 120 ohmios en ambos extremos del bus de comunicación serial. El SmartgridOne no tiene resistencia de terminación integrada.

Direcciones

Advertencia
Advertencia

DEBE asignar a cada dispositivo del bus RS485 una dirección única.

Consejo
Consejo

Use primero las direcciones más bajas (1, 2, ...), porque el SmartgridOne Controller las encontrará más rápido.

Consejo
Consejo

Mantenga la tasa de baudios, paridad y bits de parada por defecto de fábrica. El SmartgridOne Controller escaneará primero con esas configuraciones.
