Solax
Stödda enheter
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ |
| Solax X3 Hybrid G4 | |||
| Solax IES | |||
| Solax ESS-TRENE | ⌛ (planerad) | ⌛ (planerad) | ✅ |
| Solax ESS-AELIO |
Installation
Den nedanstående dokumentationen är utdraget från homeassistant-solax-modbus offentliga GitHub-repository. Det ursprungliga dokumentet kan hittas här. Krediter ges till författarna av detta dokument.
Notera: Detta dokument nedan är inte skräddarsytt för SmartgridOne Controller; men ger allmänna instruktioner om hur man upprättar Modbus kommunikation med Solax växelriktare.
License
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION
1. Definitions.
"License" shall mean the terms and conditions for use, reproduction,
and distribution as defined by Sections 1 through 9 of this document.
"Licensor" shall mean the copyright owner or entity authorized by
the copyright owner that is granting the License.
"Legal Entity" shall mean the union of the acting entity and all
other entities that control, are controlled by, or are under common
control with that entity. For the purposes of this definition,
"control" means (i) the power, direct or indirect, to cause the
direction or management of such entity, whether by contract or
otherwise, or (ii) ownership of fifty percent (50%) or more of the
outstanding shares, or (iii) beneficial ownership of such entity.
"You" (or "Your") shall mean an individual or Legal Entity
exercising permissions granted by this License.
"Source" form shall mean the preferred form for making modifications,
including but not limited to software source code, documentation
source, and configuration files.
"Object" form shall mean any form resulting from mechanical
transformation or translation of a Source form, including but
not limited to compiled object code, generated documentation,
and conversions to other media types.
"Work" shall mean the work of authorship, whether in Source or
Object form, made available under the License, as indicated by a
copyright notice that is included in or attached to the work
(an example is provided in the Appendix below).
"Derivative Works" shall mean any work, whether in Source or Object
form, that is based on (or derived from) the Work and for which the
editorial revisions, annotations, elaborations, or other modifications
represent, as a whole, an original work of authorship. For the purposes
of this License, Derivative Works shall not include works that remain
separable from, or merely link (or bind by name) to the interfaces of,
the Work and Derivative Works thereof.
"Contribution" shall mean any work of authorship, including
the original version of the Work and any modifications or additions
to that Work or Derivative Works thereof, that is intentionally
submitted to Licensor for inclusion in the Work by the copyright owner
or by an individual or Legal Entity authorized to submit on behalf of
the copyright owner. For the purposes of this definition, "submitted"
means any form of electronic, verbal, or written communication sent
to the Licensor or its representatives, including but not limited to
communication on electronic mailing lists, source code control systems,
and issue tracking systems that are managed by, or on behalf of, the
Licensor for the purpose of discussing and improving the Work, but
excluding communication that is conspicuously marked or otherwise
designated in writing by the copyright owner as "Not a Contribution."
"Contributor" shall mean Licensor and any individual or Legal Entity
on behalf of whom a Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
copyright license to reproduce, prepare Derivative Works of,
publicly display, publicly perform, sublicense, and distribute the
Work and such Derivative Works in Source or Object form.
3. Grant of Patent License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
(except as stated in this section) patent license to make, have made,
use, offer to sell, sell, import, and otherwise transfer the Work,
where such license applies only to those patent claims licensable
by such Contributor that are necessarily infringed by their
Contribution(s) alone or by combination of their Contribution(s)
with the Work to which such Contribution(s) was submitted. If You
institute patent litigation against any entity (including a
cross-claim or counterclaim in a lawsuit) alleging that the Work
or a Contribution incorporated within the Work constitutes direct
or contributory patent infringement, then any patent licenses
granted to You under this License for that Work shall terminate
as of the date such litigation is filed.
4. Redistribution. You may reproduce and distribute copies of the
Work or Derivative Works thereof in any medium, with or without
modifications, and in Source or Object form, provided that You
meet the following conditions:
(a) You must give any other recipients of the Work or
Derivative Works a copy of this License; and
(b) You must cause any modified files to carry prominent notices
stating that You changed the files; and
(c) You must retain, in the Source form of any Derivative Works
that You distribute, all copyright, patent, trademark, and
attribution notices from the Source form of the Work,
excluding those notices that do not pertain to any part of
the Derivative Works; and
(d) If the Work includes a "NOTICE" text file as part of its
distribution, then any Derivative Works that You distribute must
include a readable copy of the attribution notices contained
within such NOTICE file, excluding those notices that do not
pertain to any part of the Derivative Works, in at least one
of the following places: within a NOTICE text file distributed
as part of the Derivative Works; within the Source form or
documentation, if provided along with the Derivative Works; or,
within a display generated by the Derivative Works, if and
wherever such third-party notices normally appear. The contents
of the NOTICE file are for informational purposes only and
do not modify the License. You may add Your own attribution
notices within Derivative Works that You distribute, alongside
or as an addendum to the NOTICE text from the Work, provided
that such additional attribution notices cannot be construed
as modifying the License.
You may add Your own copyright statement to Your modifications and
may provide additional or different license terms and conditions
for use, reproduction, or distribution of Your modifications, or
for any such Derivative Works as a whole, provided Your use,
reproduction, and distribution of the Work otherwise complies with
the conditions stated in this License.
5. Submission of Contributions. Unless You explicitly state otherwise,
any Contribution intentionally submitted for inclusion in the Work
by You to the Licensor shall be under the terms and conditions of
this License, without any additional terms or conditions.
Notwithstanding the above, nothing herein shall supersede or modify
the terms of any separate license agreement you may have executed
with Licensor regarding such Contributions.
6. Trademarks. This License does not grant permission to use the trade
names, trademarks, service marks, or product names of the Licensor,
except as required for reasonable and customary use in describing the
origin of the Work and reproducing the content of the NOTICE file.
7. Disclaimer of Warranty. Unless required by applicable law or
agreed to in writing, Licensor provides the Work (and each
Contributor provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or
implied, including, without limitation, any warranties or conditions
of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FITNESS FOR A
PARTICULAR PURPOSE. You are solely responsible for determining the
appropriateness of using or redistributing the Work and assume any
risks associated with Your exercise of permissions under this License.
8. Limitation of Liability. In no event and under no legal theory,
whether in tort (including negligence), contract, or otherwise,
unless required by applicable law (such as deliberate and grossly
negligent acts) or agreed to in writing, shall any Contributor be
liable to You for damages, including any direct, indirect, special,
incidental, or consequential damages of any character arising as a
result of this License or out of the use or inability to use the
Work (including but not limited to damages for loss of goodwill,
work stoppage, computer failure or malfunction, or any and all
other commercial damages or losses), even if such Contributor
has been advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability. While redistributing
the Work or Derivative Works thereof, You may choose to offer,
and charge a fee for, acceptance of support, warranty, indemnity,
or other liability obligations and/or rights consistent with this
License. However, in accepting such obligations, You may act only
on Your own behalf and on Your sole responsibility, not on behalf
of any other Contributor, and only if You agree to indemnify,
defend, and hold each Contributor harmless for any liability
incurred by, or claims asserted against, such Contributor by reason
of your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
Copyright [yyyy] [name of copyright owner]
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.Anslutningsmetoder
- SolaX G2 & SolaX G3 hybrider har inbyggd Ethernet (Qcells Q.VOLT HYB-G3-3P är en SolaX G4 trots namngivningen G3).
- SolaX G4 och andra har inte inbyggd Ethernet, kommunikation är möjlig via seriell RS485 COM-port.
- SolaX endast - Inte alla SolaX donglar tillhandahåller modbus kommunikation, den minimi stödda PocketWiFi är PocketWiFi 3.0 PocketLAN tillhandahåller inte en Modbus-anslutning.
- RS485 till Ethernet-adapter - det bästa sättet att ansluta till din växelriktare.
- RS485 till USB-adapter - inte rekommenderad, kan orsaka fel i HA.
- Solis dongel - se nedan
RS485-gränssnittet använder endast pin4 (blå tråd) och pin5 (vit-blå). Polaritet är viktigt, så se till att pin4 (blå tråd i typiska kablar) är ansluten till A-ledningen på din adapter och pin5 (vit-blå tråd) till B-ledningen på din adapter.
RS485-kablar kan vara ganska långa, så 25 meter eller mer är möjligt. Du kan använda det blå paret av en standard cat5 eller cat6-kabel.
Se till att du verifierar din växelriktare baudrat med Wiki-sidan och se till att det matchar baudratet för Ethernet till RS485-adaptern. Du kan bekräfta baudratet på LCD-skärmen på framsidan av din växelriktare, inom menyn.
Modbus-adressen är som standard 1. Vissa personer har rapporterat att deras Modbus-adress var 4.
Obs: Detta arbete är baserat på den gemensamma protokoll-dokumentationen för X1- och X3-enheter. Dokumentationen är inte alltid tydlig om vilka parametrar som inte gäller för X1-växelriktaren, så vissa av de enheter som visas kanske inte har någon betydelse för X1. Du kan rapportera detta och de kan tas bort för X1.
Det finns en port märkt COM på G4-växelriktaren, vissa användarmanualer hävdar av misstag att detta är en Ethernet-port.
ANSLUT INTE DENNA COM PORT TILL EN ETHERNET-SWITCH - din Ethernet-switchport kommer att dö om du gör det!!!

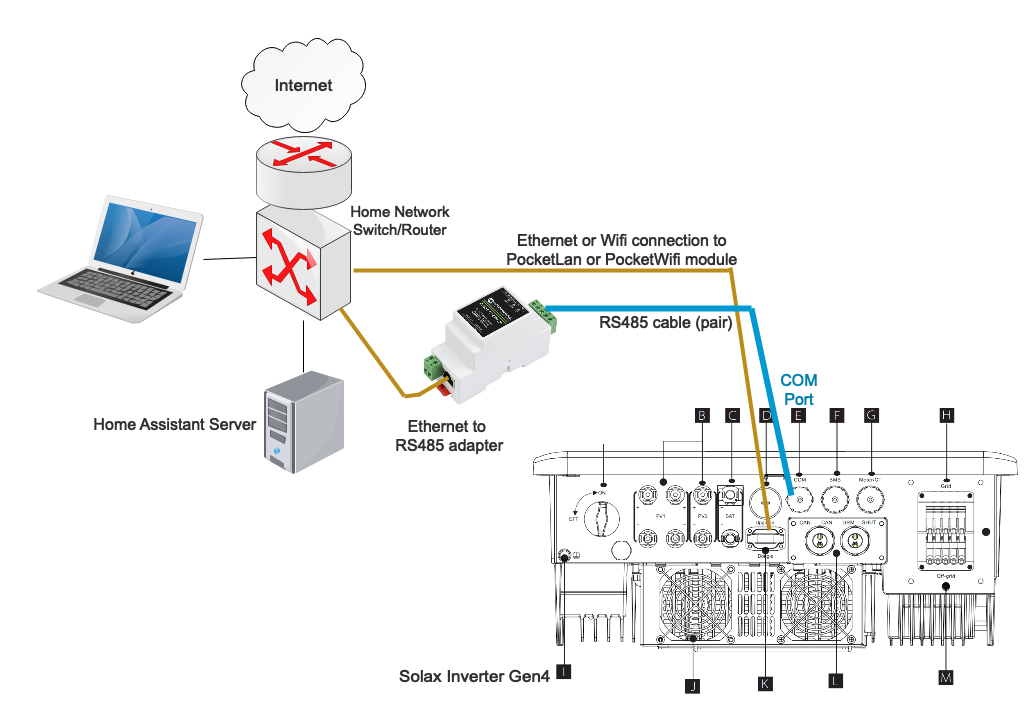

Waveshare RS485 till ETH (B)
-
ansluter via Ethernet till din hemrouter/switch
-

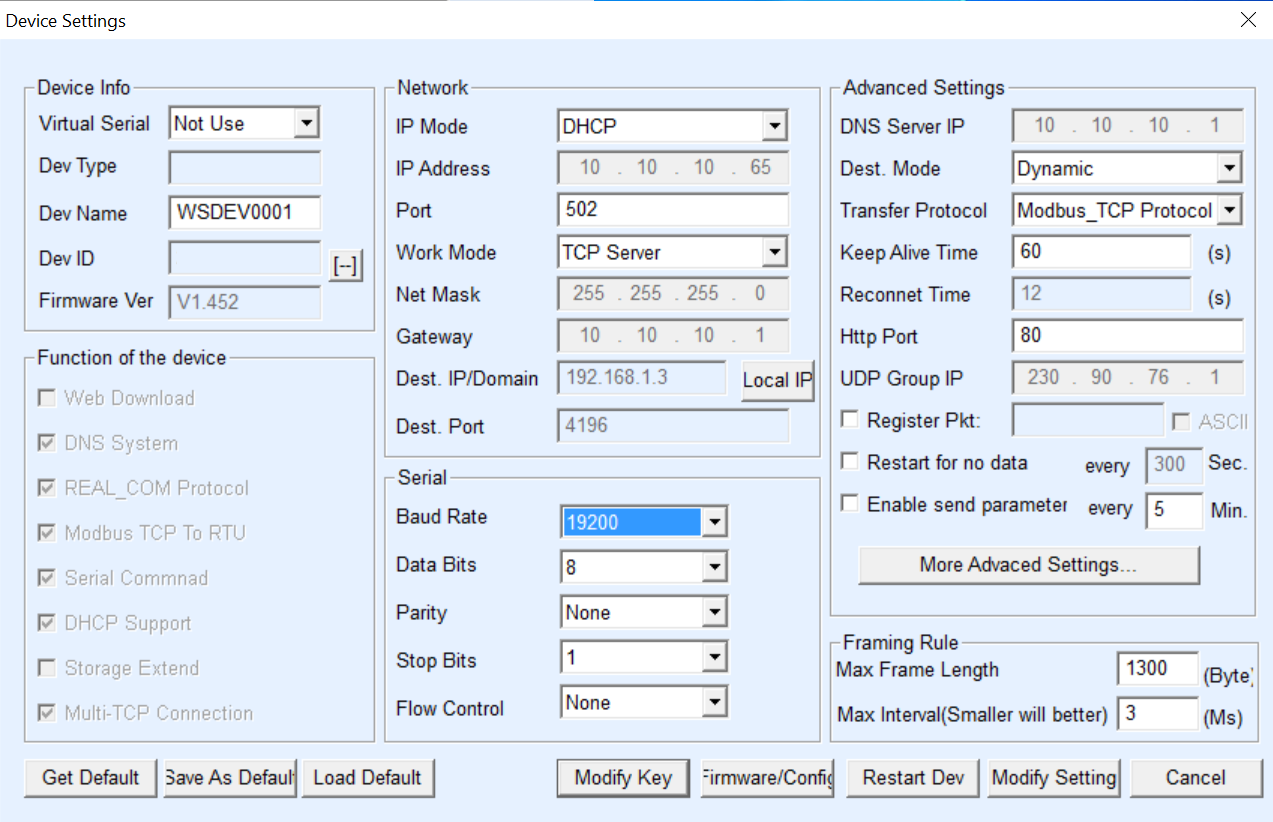

använd verktyget "vircom" (Windows) för att ställa in IP-adressen så att den matchar ditt lan (eller för att låta enheten använda DHCP, den använder inte DHCP som standard, men vi rekommenderar att använda en statisk IP)
-

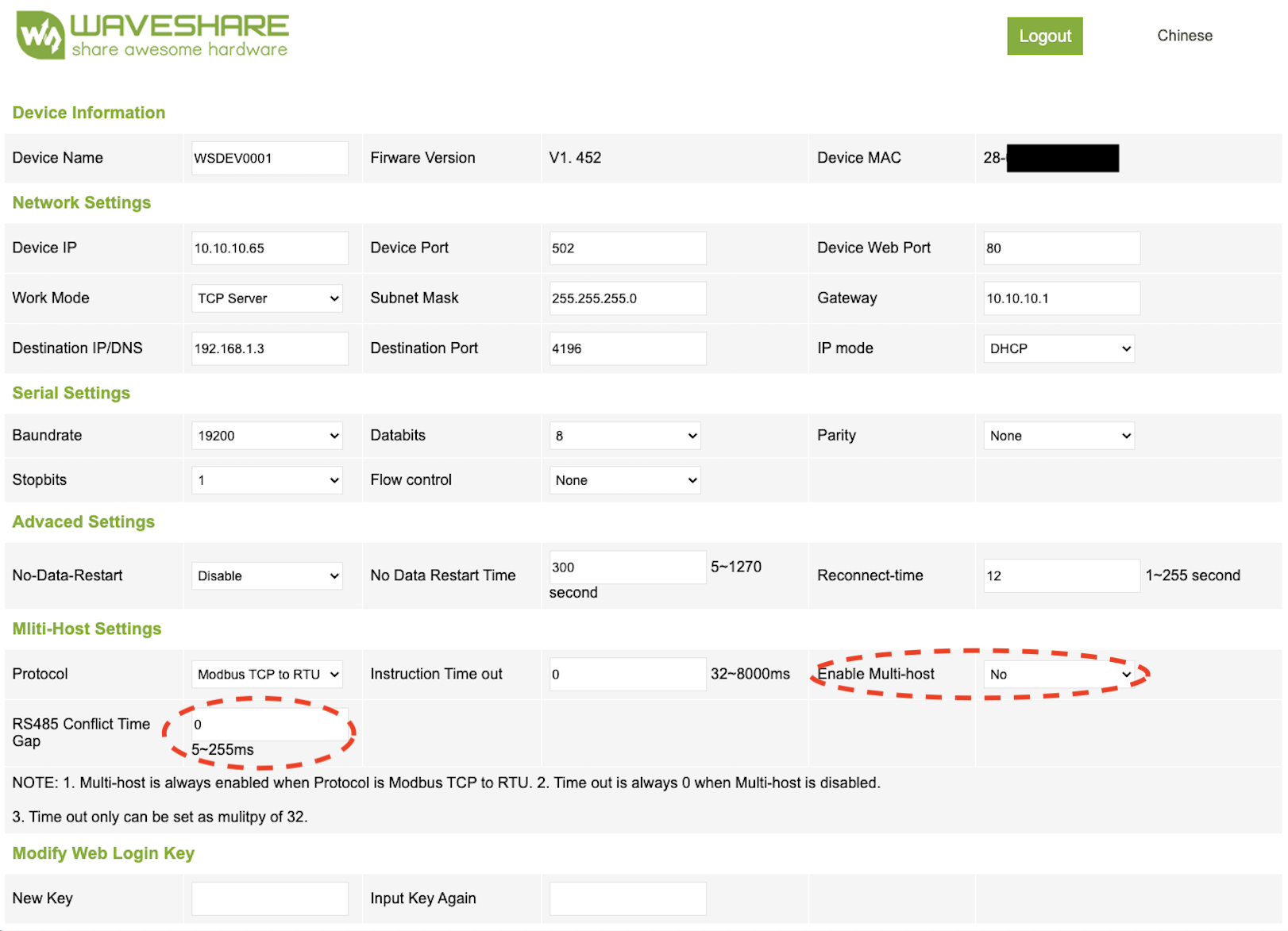

konfigurera det för att använda "Modbus TCP till RTU", se till att arbetsläget är "TCP-server" och att servern lyssnar på port 502. Se till att baudratet matchar baudratet för din växelriktare (se: inställningar > avancerade inställningar > modbus > baudrate)
-

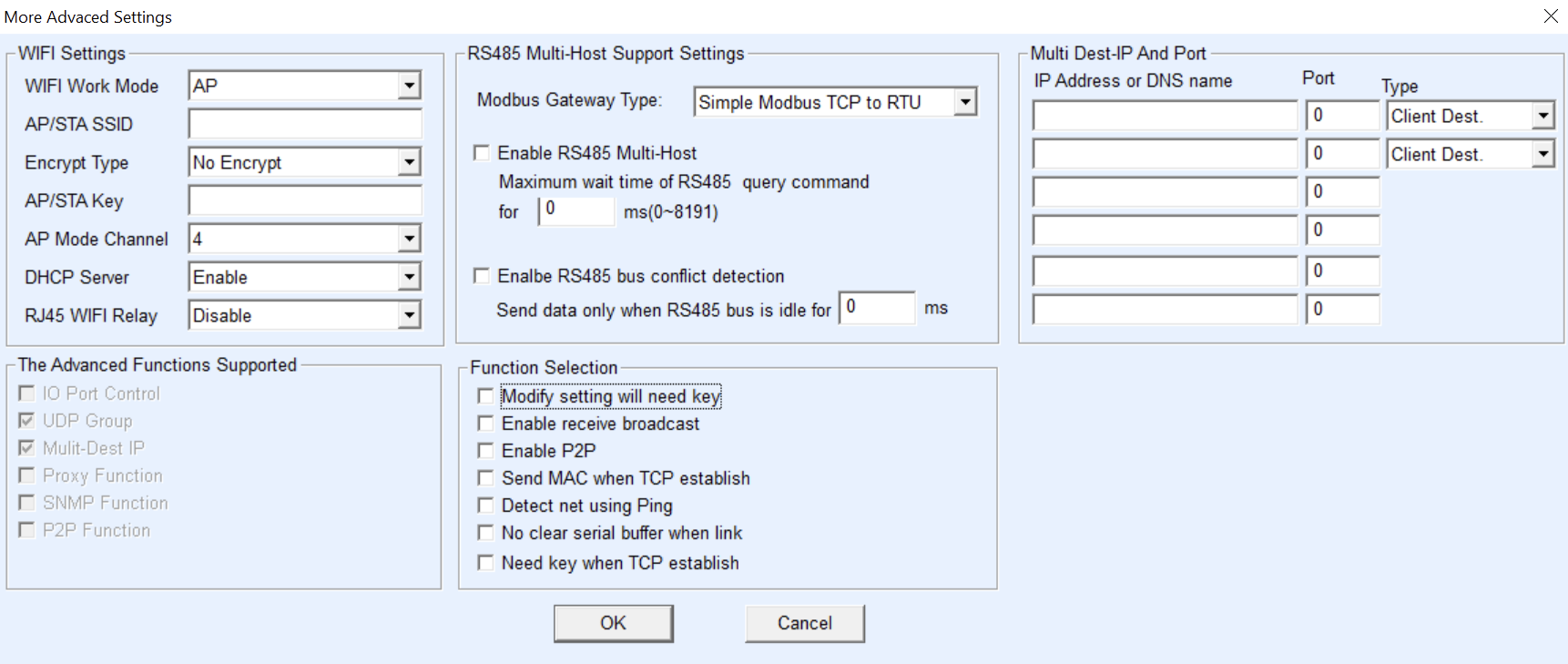

I "Mer avancerade inställningar...",
- SolaX ställ in Modbus Gateway-typ till "Simple Modbus till TCP/IP-läge"
- Sofar Solar & möjligtvis Growatt ställ in Modbus Gateway-typ till "Auto query storage type"
- alla andra parametrar kan lämnas som standard
-
du kan verifiera konfigurationen genom att öppna webbplatsen för din adapter. Den ska visa något som:
-
I det osannolika fallet att du har flera växelriktare anslutna till en RS485-adapter, kan du behöva modifiera multi-host-flaggan (utan att ha testat). Systemet kommer att öka gapet mellan meddelandena, vilket kommer att sakta ner kommunikationskapaciteten. Se till att din polling-intervall är tillräckligt lång (akt LED-lampan ska inte lysa hela tiden).
-
om allt är bra, bör PWR LED-lampan vara röd, LINK LED-lampan bör initialt vara grön och bli permanent blå så snart HA har gjort anslutningen. ACT LED-lampan bör vara av det mesta av tiden men bör kort blinka grönt (skicka) och blått (ta emot) var 15:e sekund (den standardmässiga polling-intervallen). Från Waveshare-dokumentationen:
- Om Link-ljuset inte är grönt är nätverkskabeln inte korrekt ansluten, vänligen kontrollera nätverkskabeln.
- Om Link-ljuset inte är blått (tänk på endast TCP-arbetsläget), har värddatorns programvara inte en seriell port. Servern etablerar en anslutning, vänligen överväg om IP-adressen är konfigurerad i samma nätverkssegment.
- Om Active-ljuset är grönt innebär det att nätverksporten skickar data, men det finns ingen seriell enhet som returnerar data. Vänligen kontrollera om baudratet är korrekt konfigurerat och om RS485 positiva och negativa är anslutna omvänt.
När du konfigurerar SolaX Modbus-integrationen, ange nätverks-IP-adressen för Waveshare-enheten, inte adressen för SolaX. Bocka inte för RS485-flaggan; den seriella porten ignoreras i denna konfiguration.
USB till RS485-adapter
- Direkt USB-ansluten till ditt HA-system
- Denna lågpris-modell kan hittas i olika e-butiker, sök efter USB RS485
- Chipset CH340C (liknande produkter med FTDI FT232-chipset bör också fungera men är dyrare)
När du konfigurerar SolaX Modbus-integrationen, bocka för 'RS485 seriell port' flaggan och specificera det aktuella namnet på den seriella porten (som visas i utdata från 'ls /dev/ttyUSB*'). Om du har mer än en USB-enhet, är det meningsfullt att använda namnet som ses i utdata från 'ls /dev/serial/by-id'. I denna konfiguration spelar IP-adressen och TCP-porten ingen roll, använd 'localhost' som IP-adress och lämna TCP-porten standard 502.
Flera växelriktare anslutna till en RS485-adapter & Avslutande resistorer
Det bör vara möjligt att ansluta flera växelriktare till samma RS485-adapter (t.ex. Waveshare). Växelriktarna måste ha olika Modbus-adresser, så du behöver först ändra Modbus-adresserna på växelriktarna. Konfigurera sedan en instans för varje växelriktare. Konfigurationsdialogrutan låter dig ställa in Modbus-adressen.
Användning av avslutande resistorer är nödvändig vid anslutning av flera växelriktare. Placera en 120Ohm-resistor över A&B vid RS485-adaptern och placera en 120Ohm-resistor över A&B på den sista anslutna växelriktaren.
SolaX PocketWiFi 3.0
Detta gränssnitt kräver mer testning och garanteras inte att fungera:
- Anslut dongeln till ditt Wi-Fi-nätverk
- Uppdatera programvaran till den senaste versionen
- Ställ in integration med IP-adressen för dongeln och andra standardinställningar.
Jämförelsen av funktioner och beroenden:
