Autarco LD-serien RS485 kablage

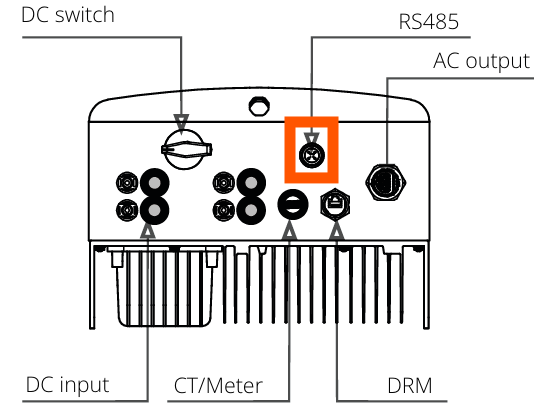

Denna sida beskriver kommunikationen med en Autarco LD-serie hybridomvandlare över Modbus-RTU (rs485). Som standard är omvandlaren inställd på adress 1. RS485-gränssnittet är en 4-polig kontakt på undersidan av omvandlaren bakom en skyddsplåt. Den exakta positionen är markerad i den orange rutan i bilden nedan:
När man tittar närmare ser porten ut så här:
En lämplig kontakt bör användas för denna 4-poliga kontakt på Autarco-omvandlaren för att ansluta till SmartgridOne Controller. På SmartgridOne Controller kan omvandlaren anslutas till RS485-porten. Kablaget är som följer:
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
