Fiação RS485 da série LQH Autarco

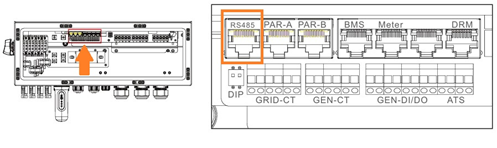

Esta página descreve a comunicação com um inversor híbrido da série Autarco LqH via Modbus-RTU (rs485). Por padrão, o inversor está configurado para o endereço 1. A comunicação RS485 ocorre através de uma interface RJ45 localizada na parte inferior do inversor atrás de uma placa protetora. A posição exata está marcada na caixa laranja na imagem abaixo:

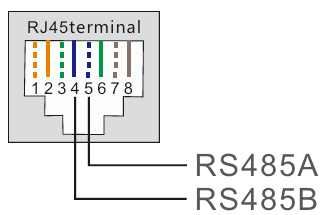

A definição dos pinos da Porta RS485 é a seguinte (EIA/TIA 568B):
- RS485A no Pino 5: azul/branco
- RS485B no Pino 4: azul
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

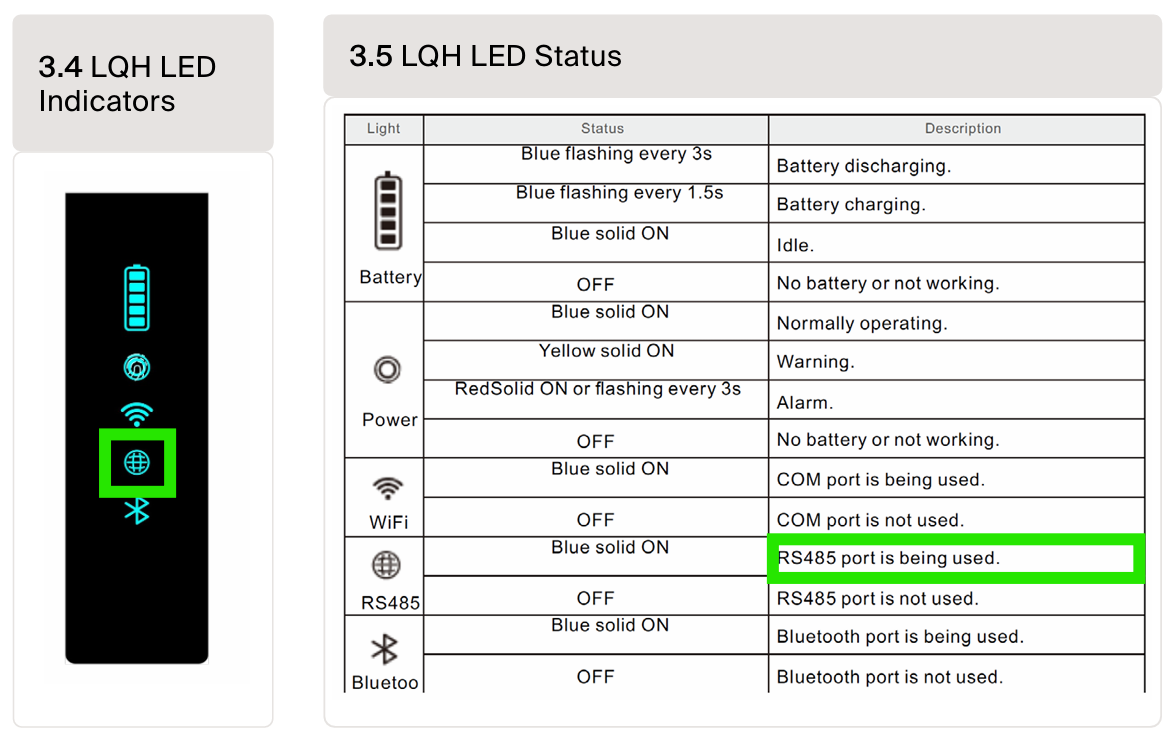

Após uma conexão RS485 bem-sucedida e comunicação com o SmartgridOne Controller através do protocolo Modbus-RTU, o inversor Autarco agora exibirá um novo ícone azul em seu painel indicador de status:
