Solax
Ondersteunde Apparaten
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ |
| Solax X3 Hybrid G4 | |||
| Solax IES | |||
| Solax ESS-TRENE | ⌛ (gepland) | ⌛ (gepland) | ✅ |
| Solax ESS-AELIO |
Installatie
De onderstaande documentatie is overgenomen uit de homeassistant-solax-modbus publieke GitHub-repository. Het originele document is hier te vinden. Credits worden gegeven aan de auteurs van dit document.
Opmerking: Dit document hieronder is niet op maat gemaakt voor de SmartgridOne Controller; maar geeft algemene instructies over hoe Modbus-communicatie met Solax omvormers in te stellen.
License
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION
1. Definitions.
"License" shall mean the terms and conditions for use, reproduction,
and distribution as defined by Sections 1 through 9 of this document.
"Licensor" shall mean the copyright owner or entity authorized by
the copyright owner that is granting the License.
"Legal Entity" shall mean the union of the acting entity and all
other entities that control, are controlled by, or are under common
control with that entity. For the purposes of this definition,
"control" means (i) the power, direct or indirect, to cause the
direction or management of such entity, whether by contract or
otherwise, or (ii) ownership of fifty percent (50%) or more of the
outstanding shares, or (iii) beneficial ownership of such entity.
"You" (or "Your") shall mean an individual or Legal Entity
exercising permissions granted by this License.
"Source" form shall mean the preferred form for making modifications,
including but not limited to software source code, documentation
source, and configuration files.
"Object" form shall mean any form resulting from mechanical
transformation or translation of a Source form, including but
not limited to compiled object code, generated documentation,
and conversions to other media types.
"Work" shall mean the work of authorship, whether in Source or
Object form, made available under the License, as indicated by a
copyright notice that is included in or attached to the work
(an example is provided in the Appendix below).
"Derivative Works" shall mean any work, whether in Source or Object
form, that is based on (or derived from) the Work and for which the
editorial revisions, annotations, elaborations, or other modifications
represent, as a whole, an original work of authorship. For the purposes
of this License, Derivative Works shall not include works that remain
separable from, or merely link (or bind by name) to the interfaces of,
the Work and Derivative Works thereof.
"Contribution" shall mean any work of authorship, including
the original version of the Work and any modifications or additions
to that Work or Derivative Works thereof, that is intentionally
submitted to Licensor for inclusion in the Work by the copyright owner
or by an individual or Legal Entity authorized to submit on behalf of
the copyright owner. For the purposes of this definition, "submitted"
means any form of electronic, verbal, or written communication sent
to the Licensor or its representatives, including but not limited to
communication on electronic mailing lists, source code control systems,
and issue tracking systems that are managed by, or on behalf of, the
Licensor for the purpose of discussing and improving the Work, but
excluding communication that is conspicuously marked or otherwise
designated in writing by the copyright owner as "Not a Contribution."
"Contributor" shall mean Licensor and any individual or Legal Entity
on behalf of whom a Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
copyright license to reproduce, prepare Derivative Works of,
publicly display, publicly perform, sublicense, and distribute the
Work and such Derivative Works in Source or Object form.
3. Grant of Patent License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
(except as stated in this section) patent license to make, have made,
use, offer to sell, sell, import, and otherwise transfer the Work,
where such license applies only to those patent claims licensable
by such Contributor that are necessarily infringed by their
Contribution(s) alone or by combination of their Contribution(s)
with the Work to which such Contribution(s) was submitted. If You
institute patent litigation against any entity (including a
cross-claim or counterclaim in a lawsuit) alleging that the Work
or a Contribution incorporated within the Work constitutes direct
or contributory patent infringement, then any patent licenses
granted to You under this License for that Work shall terminate
as of the date such litigation is filed.
4. Redistribution. You may reproduce and distribute copies of the
Work or Derivative Works thereof in any medium, with or without
modifications, and in Source or Object form, provided that You
meet the following conditions:
(a) You must give any other recipients of the Work or
Derivative Works a copy of this License; and
(b) You must cause any modified files to carry prominent notices
stating that You changed the files; and
(c) You must retain, in the Source form of any Derivative Works
that You distribute, all copyright, patent, trademark, and
attribution notices from the Source form of the Work,
excluding those notices that do not pertain to any part of
the Derivative Works; and
(d) If the Work includes a "NOTICE" text file as part of its
distribution, then any Derivative Works that You distribute must
include a readable copy of the attribution notices contained
within such NOTICE file, excluding those notices that do not
pertain to any part of the Derivative Works, in at least one
of the following places: within a NOTICE text file distributed
as part of the Derivative Works; within the Source form or
documentation, if provided along with the Derivative Works; or,
within a display generated by the Derivative Works, if and
wherever such third-party notices normally appear. The contents
of the NOTICE file are for informational purposes only and
do not modify the License. You may add Your own attribution
notices within Derivative Works that You distribute, alongside
or as an addendum to the NOTICE text from the Work, provided
that such additional attribution notices cannot be construed
as modifying the License.
You may add Your own copyright statement to Your modifications and
may provide additional or different license terms and conditions
for use, reproduction, or distribution of Your modifications, or
for any such Derivative Works as a whole, provided Your use,
reproduction, and distribution of the Work otherwise complies with
the conditions stated in this License.
5. Submission of Contributions. Unless You explicitly state otherwise,
any Contribution intentionally submitted for inclusion in the Work
by You to the Licensor shall be under the terms and conditions of
this License, without any additional terms or conditions.
Notwithstanding the above, nothing herein shall supersede or modify
the terms of any separate license agreement you may have executed
with Licensor regarding such Contributions.
6. Trademarks. This License does not grant permission to use the trade
names, trademarks, service marks, or product names of the Licensor,
except as required for reasonable and customary use in describing the
origin of the Work and reproducing the content of the NOTICE file.
7. Disclaimer of Warranty. Unless required by applicable law or
agreed to in writing, Licensor provides the Work (and each
Contributor provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or
implied, including, without limitation, any warranties or conditions
of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FITNESS FOR A
PARTICULAR PURPOSE. You are solely responsible for determining the
appropriateness of using or redistributing the Work and assume any
risks associated with Your exercise of permissions under this License.
8. Limitation of Liability. In no event and under no legal theory,
whether in tort (including negligence), contract, or otherwise,
unless required by applicable law (such as deliberate and grossly
negligent acts) or agreed to in writing, shall any Contributor be
liable to You for damages, including any direct, indirect, special,
incidental, or consequential damages of any character arising as a
result of this License or out of the use or inability to use the
Work (including but not limited to damages for loss of goodwill,
work stoppage, computer failure or malfunction, or any and all
other commercial damages or losses), even if such Contributor
has been advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability. While redistributing
the Work or Derivative Works thereof, You may choose to offer,
and charge a fee for, acceptance of support, warranty, indemnity,
or other liability obligations and/or rights consistent with this
License. However, in accepting such obligations, You may act only
on Your own behalf and on Your sole responsibility, not on behalf
of any other Contributor, and only if You agree to indemnify,
defend, and hold each Contributor harmless for any liability
incurred by, or claims asserted against, such Contributor by reason
of your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
Copyright [yyyy] [name of copyright owner]
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.Verbindingsmethoden
- SolaX G2 & SolaX G3 Hybrides hebben ingebouwd Ethernet (De Qcells Q.VOLT HYB-G3-3P is een SolaX G4 ondanks de G3 benaming).
- SolaX G4 en andere hebben geen ingebouwd Ethernet, communicatie is mogelijk via seriële RS485 COM-poort.
- Alleen SolaX - Niet alle SolaX dongles bieden modbuscommunicatie, de minimaal ondersteunde PocketWiFi is PocketWiFi 3.0 PocketLAN biedt geen Modbus-verbinding.

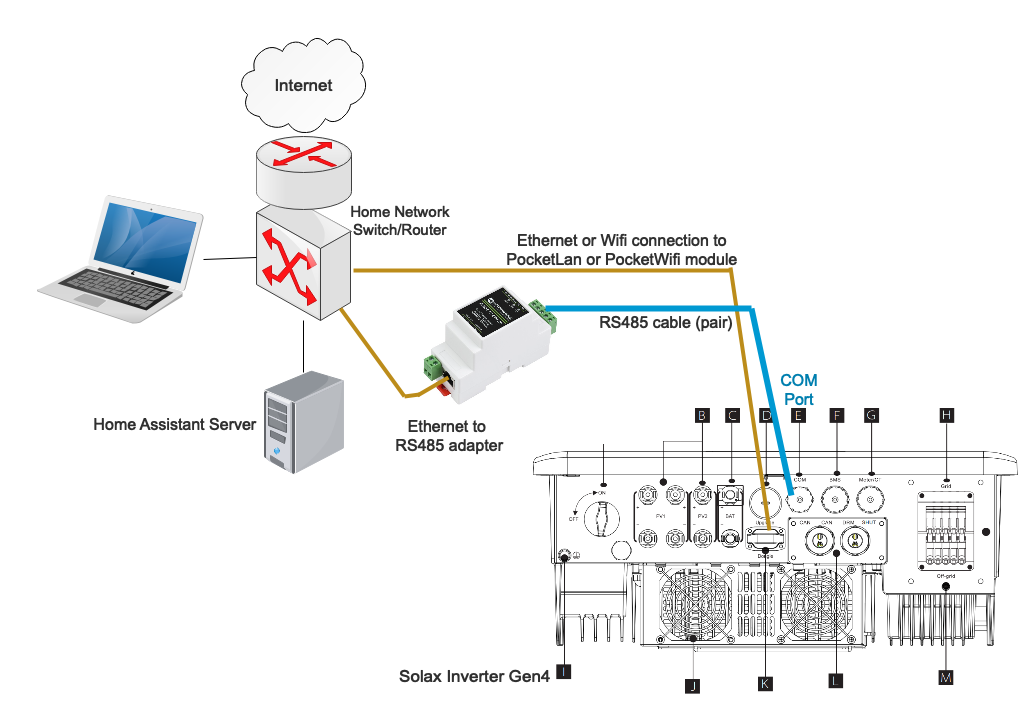

- RS485 naar Ethernet-adapter - de beste manier om verbinding te maken met uw omvormer.

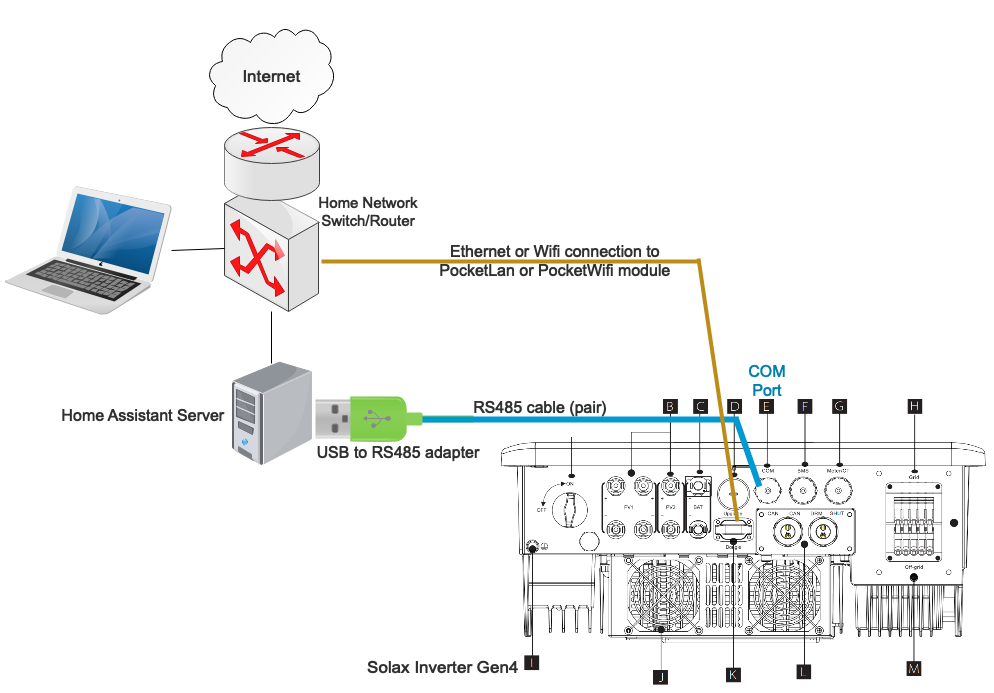

- RS485 naar USB-adapter - niet aanbevolen, kan fouten veroorzaken in HA.
- Solis dongle - zie hieronder
De RS485-interface gebruikt alleen pin4 (blauw draad) en pin5 (wit-blauw). Polariteit is belangrijk, dus zorg ervoor dat pin4 (blauwe draad in typische kabels) is aangesloten op de A-lijn van uw adapter en pin5 (wit-blauwe draad) op de B-lijn van uw adapter.
RS485-kabels kunnen vrij lang zijn, dus 25 meter of meer is mogelijk. U kunt het blauwe paar van een standaard cat5- of cat6-kabel gebruiken.
Zorg ervoor dat u de baudrate van uw omvormer verifieert met de Wiki Pagina en zorg ervoor dat deze overeenkomt met de baudrate van de Ethernet naar RS485-adapter. U kunt de baudrate bevestigen op het LCD-scherm aan de voorkant van uw omvormer, binnen de menu's.
Het standaard Modbus-adres is 1. Sommige mensen hebben gerapporteerd dat hun Modbus-adres 4 was.
Let op: Dit werk is gebaseerd op de algemene protocoldocumentatie voor de X1- en X3-apparaten. De documentatie is niet altijd duidelijk over welke parameters niet van toepassing zijn op de X1-omvormer, waardoor sommige van de entiteiten die verschijnen mogelijk geen betekenis hebben op de X1. U kunt dit melden en ze kunnen worden verwijderd voor X1.
Er is een poort gemarkeerd COM op de G4-omvormer, sommige gebruikershandleidingen beweren ten onrechte dat dit een Ethernetpoort is.
VERBIND DEZE COM-POORT NIET MET EEN ETHERNET-SWITCH - uw Ethernet-switchpoort gaat dood als u dit doet!!!
Waveshare RS485 naar ETH (B)
-
verbindt via Ethernet met uw thuisnetwerk router/switch
-

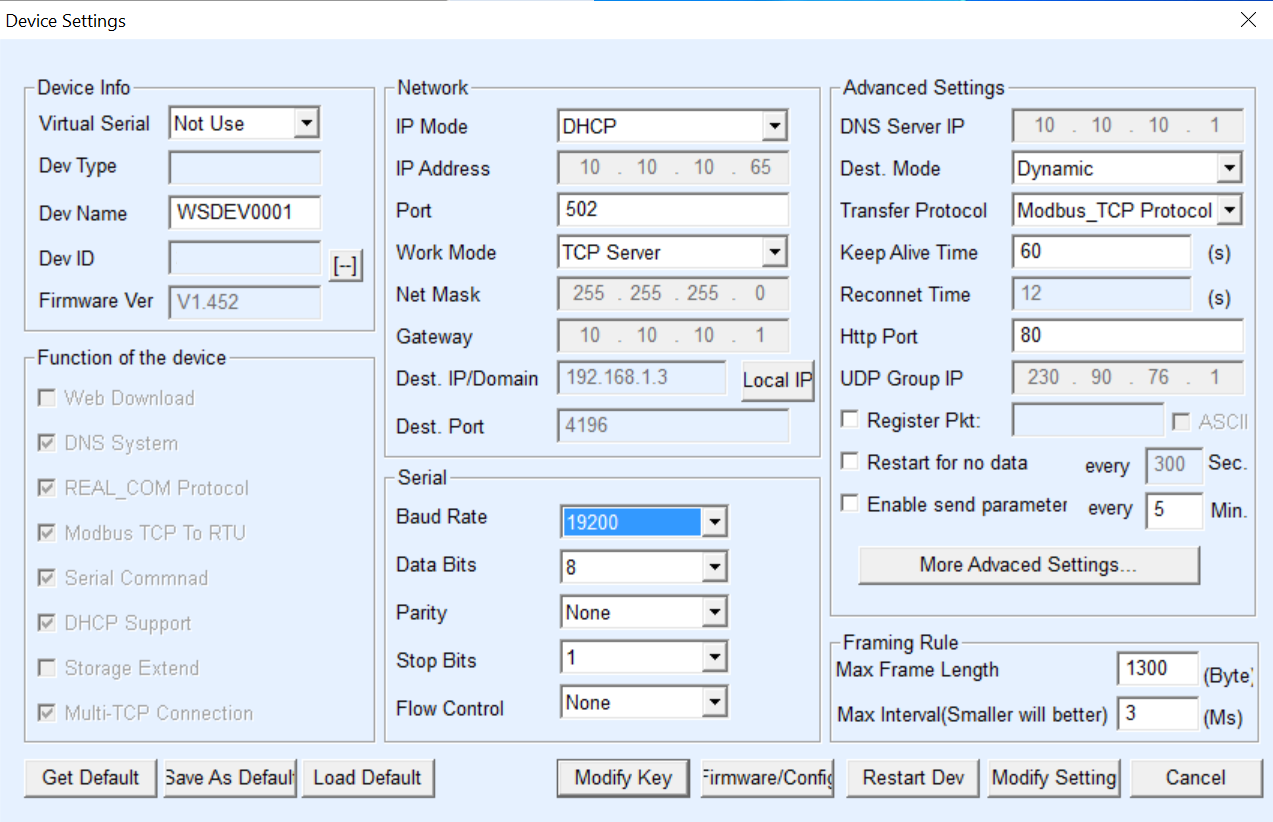

gebruik de "vircom" tool (Windows) om het IP-adres in te stellen dat overeenkomt met uw lan (of om het apparaat DHCP te gebruiken, het gebruikt echter niet standaard DHCP; we raden aan een statisch IP te gebruiken)
-

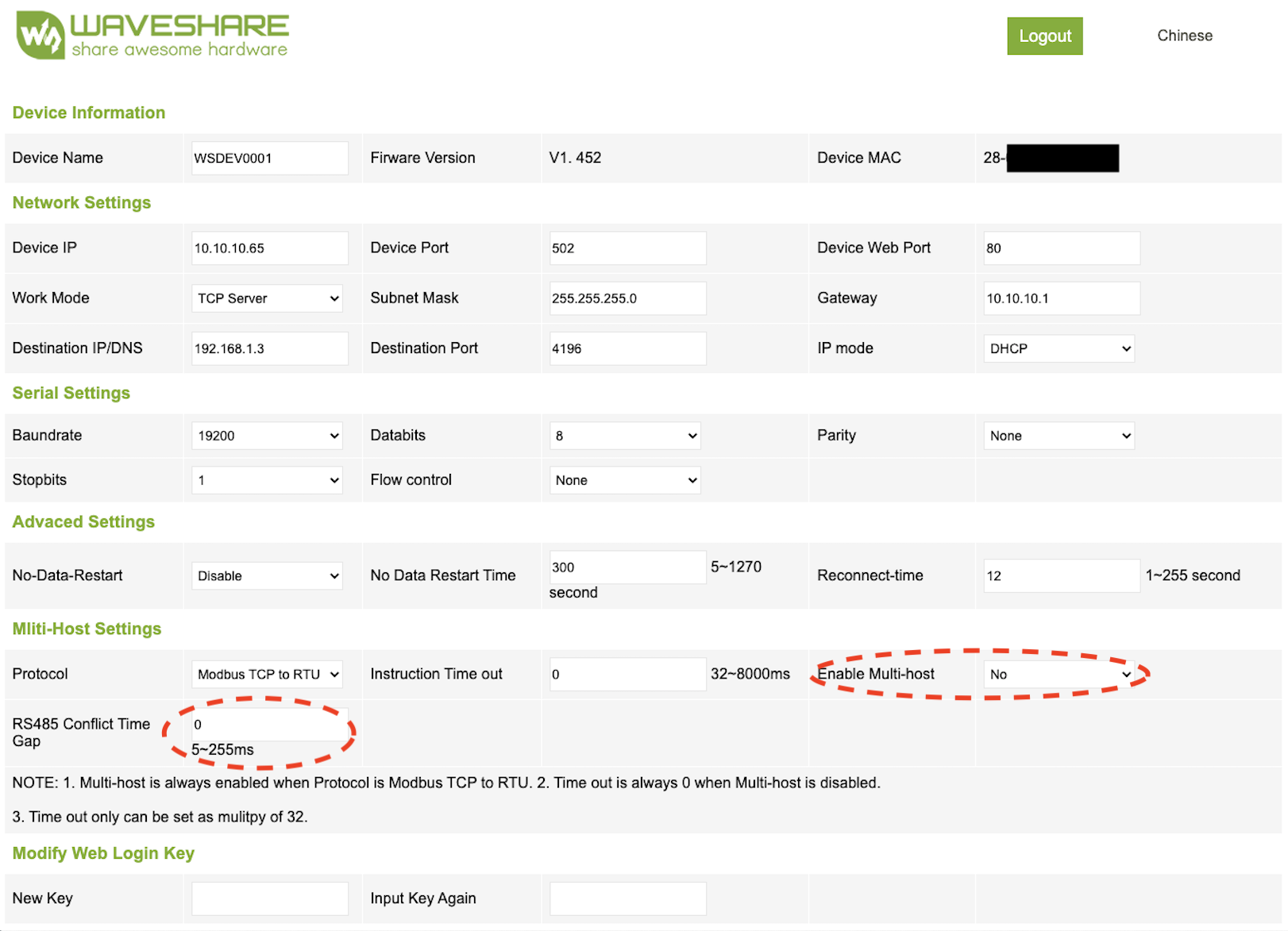

configureer het voor "Modbus TCP naar RTU", zorg ervoor dat de werkmodus "TCP Server" is en de server luistert naar poort 502. Zorg ervoor dat de baudrate overeenkomt met de baudrate van uw omvormer (zie: instellingen > geavanceerde instellingen > modbus > baudrate)
-

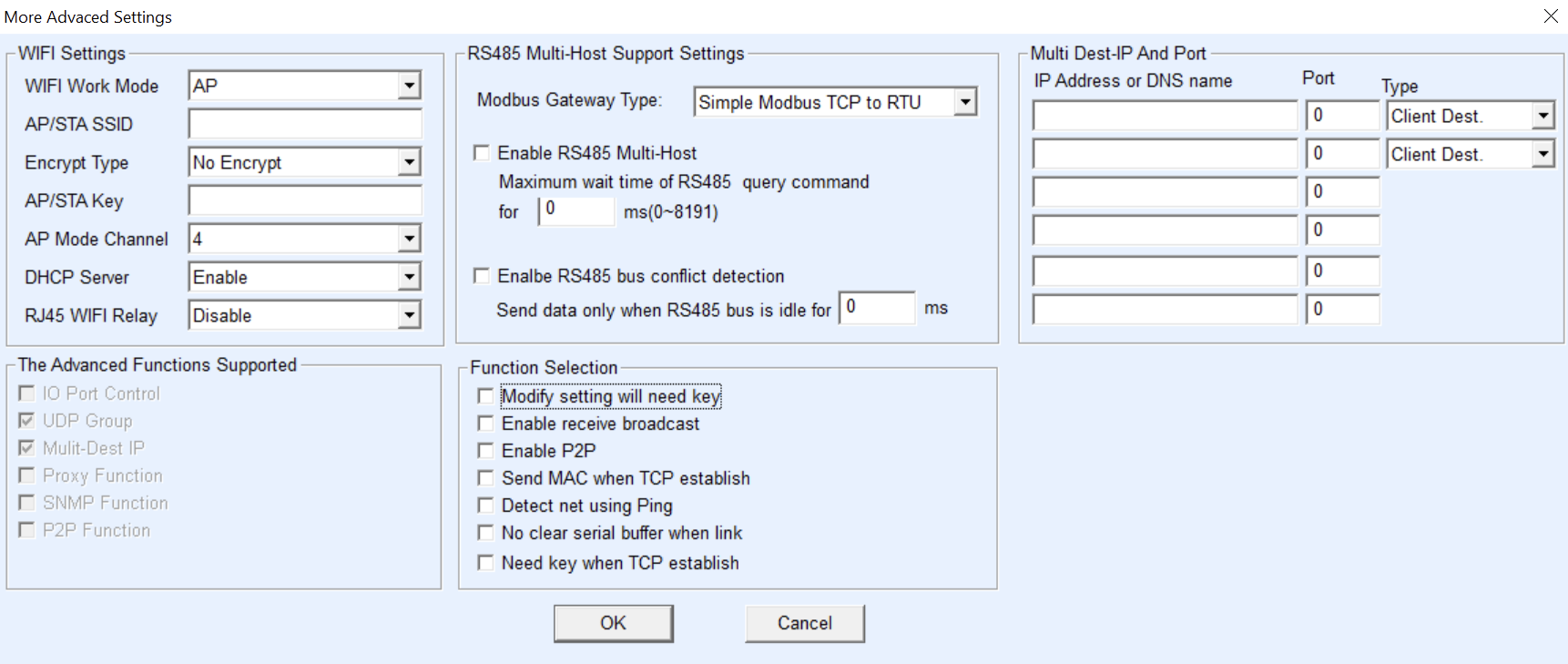

In "Meer Geavanceerde Instellingen...",
- SolaX stel Modbus Gateway Type in op "Simple Modbus naar TCP/IP-modus"
- Sofar Solar & mogelijk Growatt stel Modbus Gateway Type in op "Auto query storage type"
- alle andere parameters kunnen standaard blijven
-
u kunt de configuratie verifiëren door de webpagina van uw adapter te openen. Het zou iets dergelijks moeten tonen:
-
In het onwaarschijnlijke geval dat u meerdere omvormers op één RS485-adapter heeft aangesloten, moet u mogelijk de multi-host-vlag aanpassen (niet getest). Het systeem zal de afstand tussen berichten vergroten, wat de communicatiecapaciteit zal vertragen. Zorg ervoor dat uw pollinginterval lang genoeg is (de act-led mag niet de hele tijd branden).
-
als alles goed is, zou de PWR LED rood moeten zijn, de LINK LED zou aanvankelijk groen moeten zijn en permanent blauw worden zodra HA de verbinding tot stand heeft gebracht. De ACT LED zou het grootste deel van de tijd uit moeten zijn, maar zou kortgroen (verzenden) en blauw (ontvangen) moeten knipperen om de 15 seconden (het standaard pollinginterval). Uit de Waveshare-documentatie:
- Als het Link-lampje niet groen is, is de netwerkkabel niet goed aangesloten, controleer de netwerkkabel.
- Als het Link-lampje niet blauw is (alleen de TCP-werkmode in overweging nemen), heeft de hostcomputersoftware geen seriële poort. De server stelt een verbinding in, overweeg of het IP-adres in hetzelfde netwerksegment is geconfigureerd.
- Als het Actieve lampje groen is, betekent dit dat de netwerkaansluiting gegevens verzendt, maar er is geen serieel apparaat dat gegevens terugstuurt. Controleer of de baudrate correct is ingesteld en of de RS485-positief en -negatief omgekeerd zijn aangesloten.
Bij het configureren van de SolaX Modbus-integratie, geef het netwerk IP-adres van het Waveshare-apparaat op, niet het adres van de SolaX. Vink de seriële RS485-vlag niet aan; de seriële poort wordt in deze opstelling genegeerd.
USB naar RS485-adapter
- Direct via USB verbonden met uw HA-systeem
- Dit goedkoop model is te vinden in verschillende e-shops, zoek naar USB RS485
- Chipset CH340C (vergelijkbare producten met FTDI FT232 chipset zouden ook moeten werken, maar zijn duurder)
Bij het configureren van de SolaX Modbus-integratie, vink de 'RS485 seriële poort' vlag aan en geef de werkelijke seriële poortnaam op (zoals gezien in de uitvoer van 'ls /dev/ttyUSB*'). Als u meer dan één usb-apparaat heeft, is het logisch om de naam te gebruiken die te zien is in de uitvoer van 'ls /dev/serial/by-id'. In deze opstelling doen het IP-adres en de TCP-poort er niet toe, gebruik 'localhost' als IP-adres en laat de TCP-poort standaard 502.
Meerdere omvormers verbonden met één RS485-adapter & Terminerende weerstanden
Het moet mogelijk zijn om meerdere omvormers aan dezelfde RS485-adapter (bijv. Waveshare) aan te sluiten. De omvormers moeten verschillende Modbus-adressen hebben, dus u moet eerst de Modbus-adressen van de omvormers wijzigen. Configureer vervolgens één instantie voor elke omvormer. De configuratiedialog biedt u de mogelijkheid om het Modbus-adres in te stellen.
Het gebruik van terminerende weerstanden is vereist bij het aansluiten van meerdere omvormers. Plaats een 120Ohm weerstand over A&B op de RS485-adapter en plaats een 120Ohm weerstand over A&B op de laatst aangesloten omvormer.
SolaX PocketWiFi 3.0
Deze interface vereist meer testen en is niet gegarandeerd om te werken:
- Verbind de dongle met uw Wi-Fi-netwerk
- Werk de firmware bij naar de nieuwste versie
- Stel integratie in met IP van de dongle en andere standaardinstellingen.
De vergelijking van functies en afhankelijkheden:
