Ondersteunde Apparaten

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW

Aansluiting

De communicatie tussen de SmartgridOne en de energiemeter verloopt via een RS-485 seriële bus of Modbus TCP.

Het wordt aanbevolen om afgeschermde kabels met gedraaide paren te gebruiken voor optimale prestaties. Voor korte afstanden kan een gedraaid paar van een netwerkkabel (minimaal CAT5e) worden gebruikt.

De volgende richtlijnen zijn van toepassing:

• Maximale Afstand: De totale kabellengte, inclusief de hoofdkabel en takken, is beperkt tot 100 meter.
• Meerdere Energietellers Aansluiten: De kabel moet als een ketting van meter naar meter worden aangesloten of vertakt van de hoofdkabel (takken mogen niet langer zijn dan 1 meter).
• Lange Afstanden: Het wordt aanbevolen om een 120Ω beëindigingsweerstand aan het einde van de hoofdkabel te installeren en de beëindigingsweerstand op de SmartgridOne Controller in te schakelen.

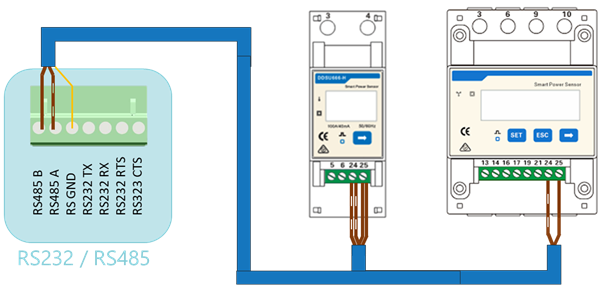

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
