Inverter a-TroniX
Dispositivi supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| a-TroniX | 1-fase | ❌ | ✅ | ✅ |
| 3-fase |
Cablaggio
RS485

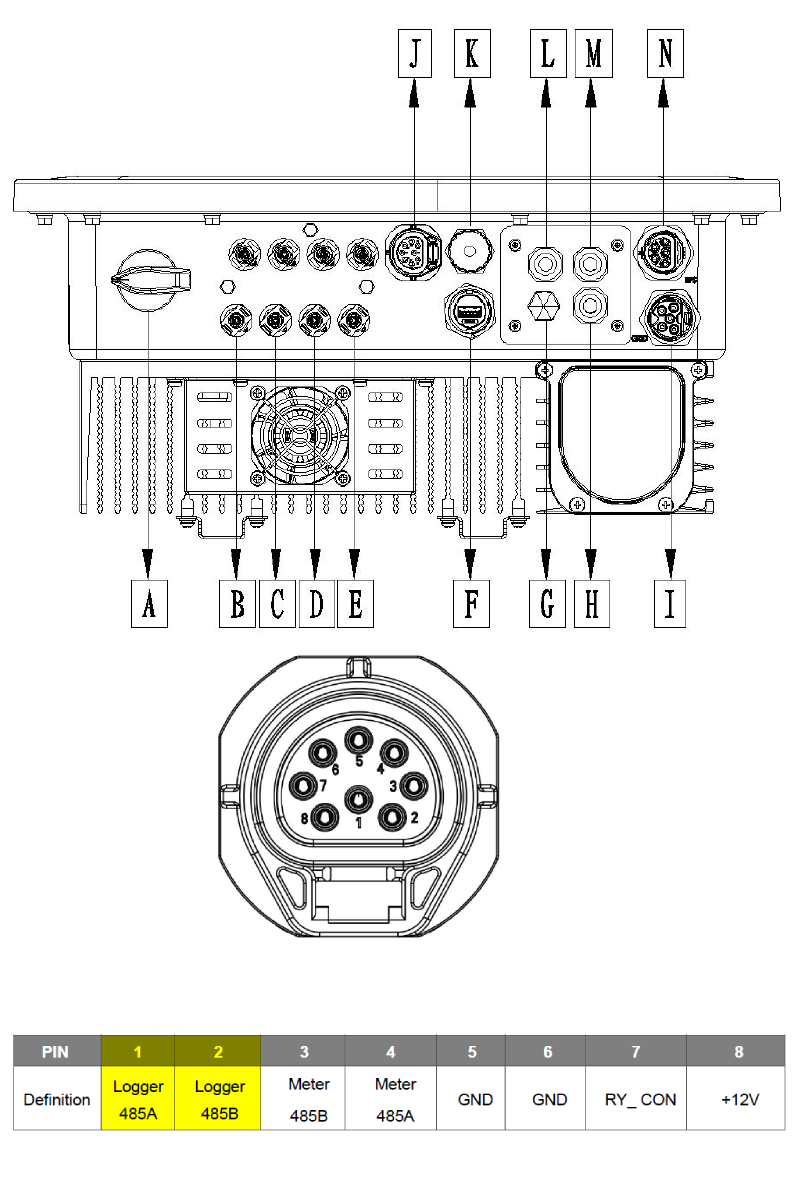

L'inverter può essere collegato al SmartgridOne Controller tramite RS485. Questo avviene attraverso il collegamento [J] nell'immagine sottostante.
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Logger 485A / pin 1 | RS485 A | RS485_POS | RS485 A | TX+ |
| Logger 485B / pin 2 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Configurazione
1. Attivazione monitoraggio & gestione inverter
Il controllo deve essere attivato tramite l'inverter e il misuratore deve essere disattivato. Questo avviene tramite il display nel menu Feature Parm. Prima, apri il menu Feature Parm come segue:
- Vai nel Menu.
- Inserisci la password. Il predefinito è 0000.
- Seleziona Impostazioni.
- Seleziona Feature Parm
2. Attivazione controllo remoto
Usa il display più distante dalla pagina Feature per attivare il controllo, seguendo i passi seguenti:

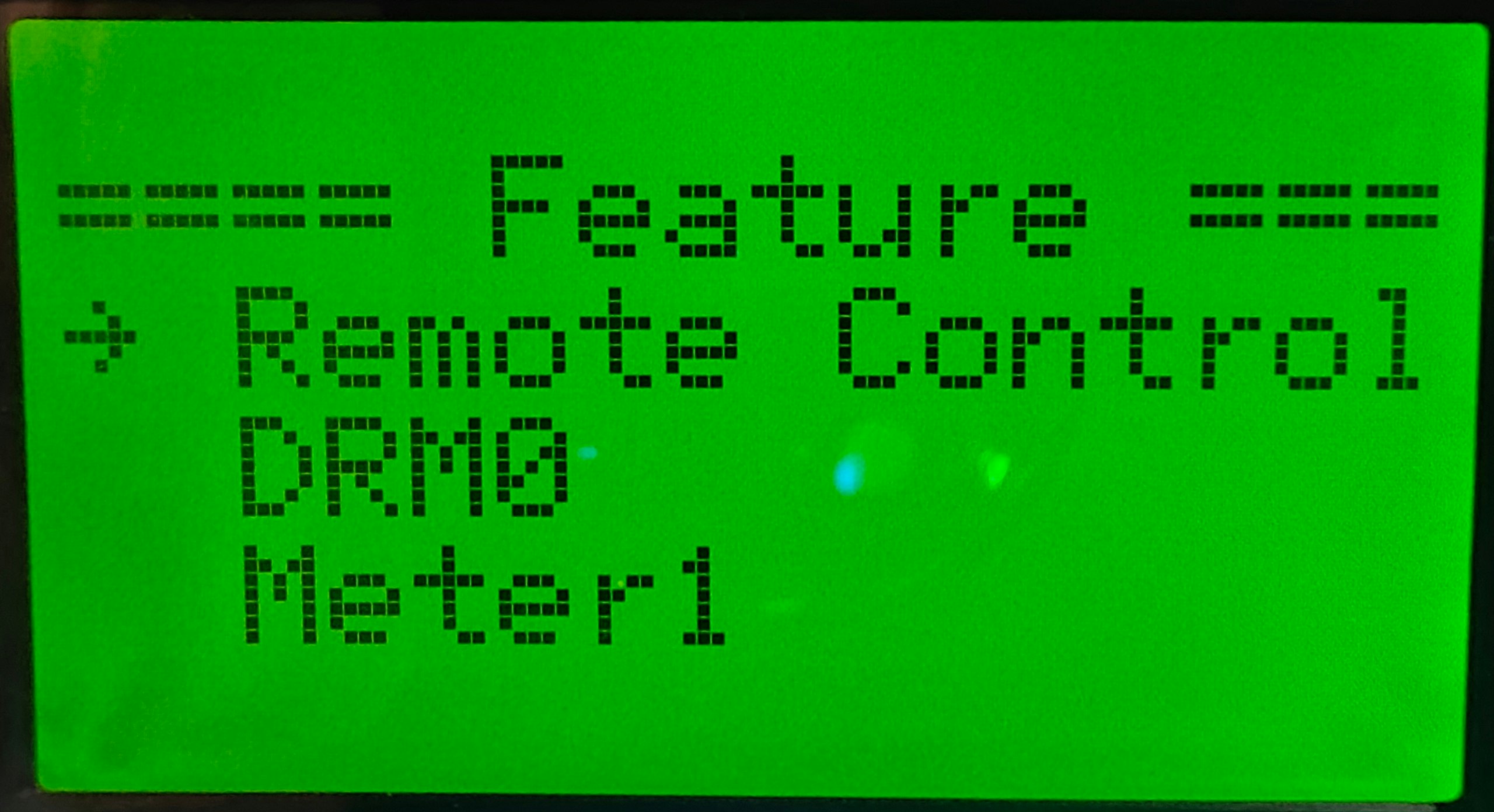

- Seleziona Controllo remoto

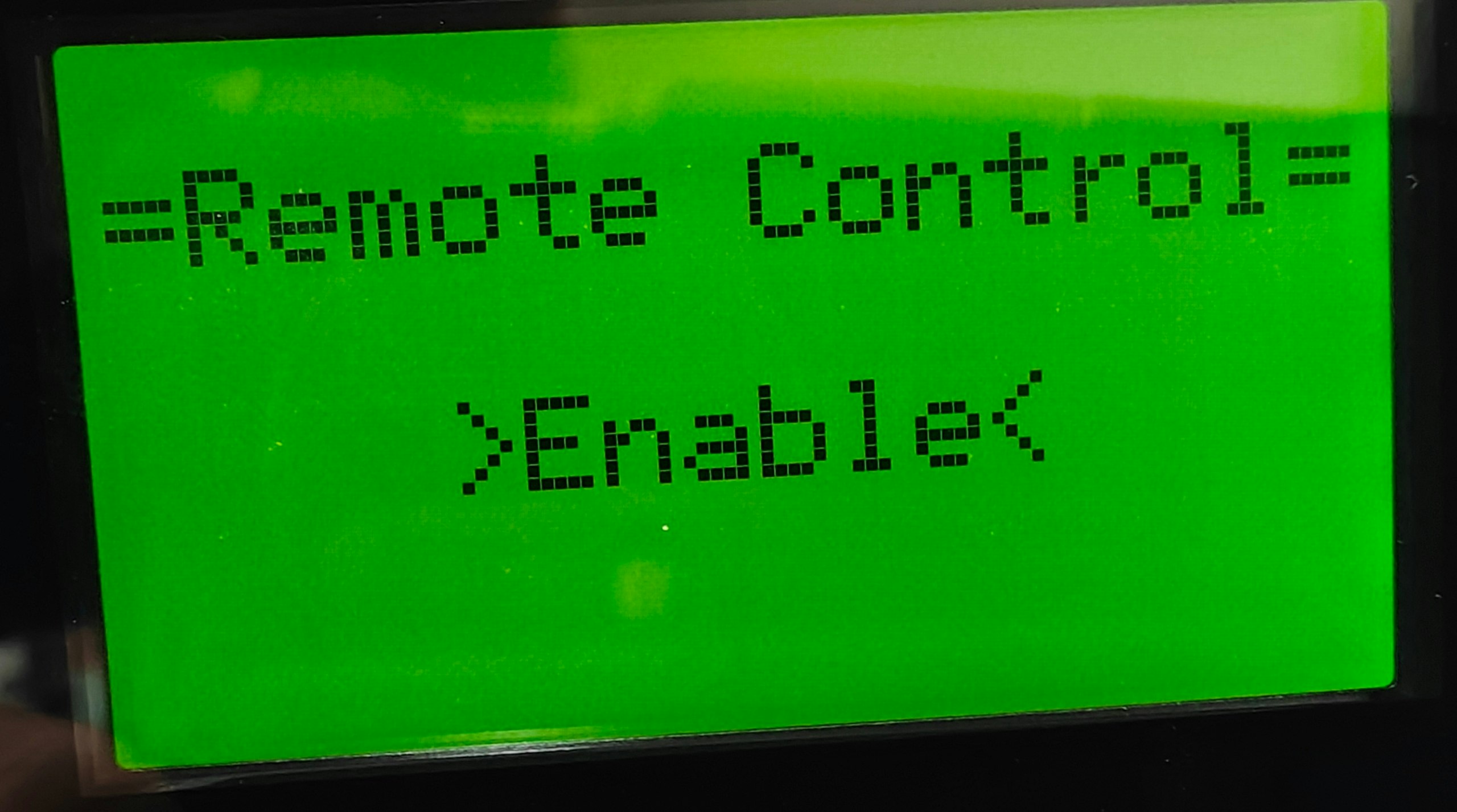

- Imposta su Abilita
3. Disattivazione misuratore
Il misuratore deve essere disattivato. Il controllo sarà preso dal SmartgridOne Controller. Pertanto, il misuratore non deve essere collegato all'inverter ma al SmartgridOne Controller. Per disattivare il misuratore nelle impostazioni, segui questi passaggi:
- Torna alla pagina Feature.

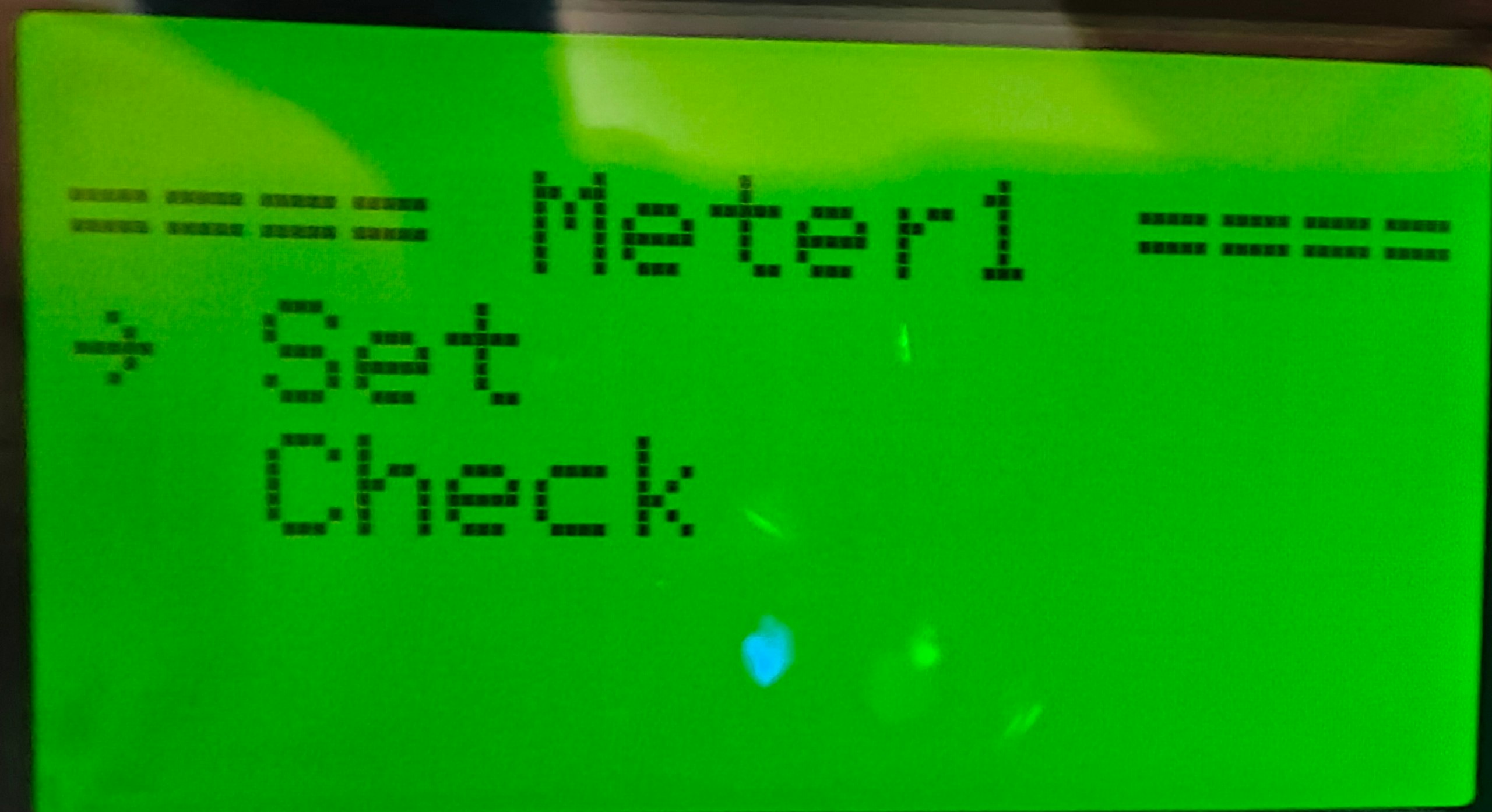

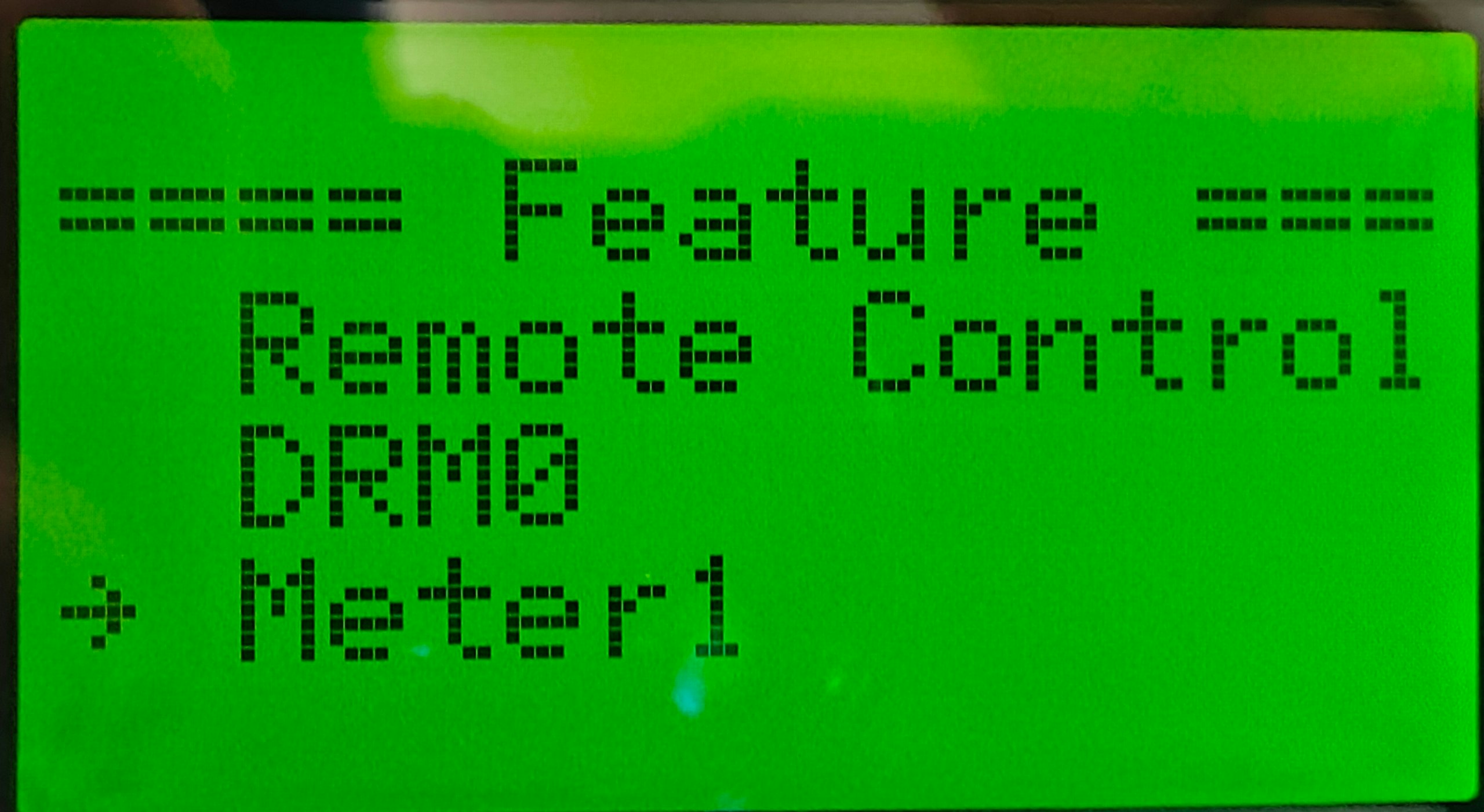

- Seleziona Misuratore1
- Seleziona Imposta
- Imposta su Disabilita
4. Impostazioni indirizzo inverter
L'indirizzo dell'inverter può essere impostato anche tramite il display.

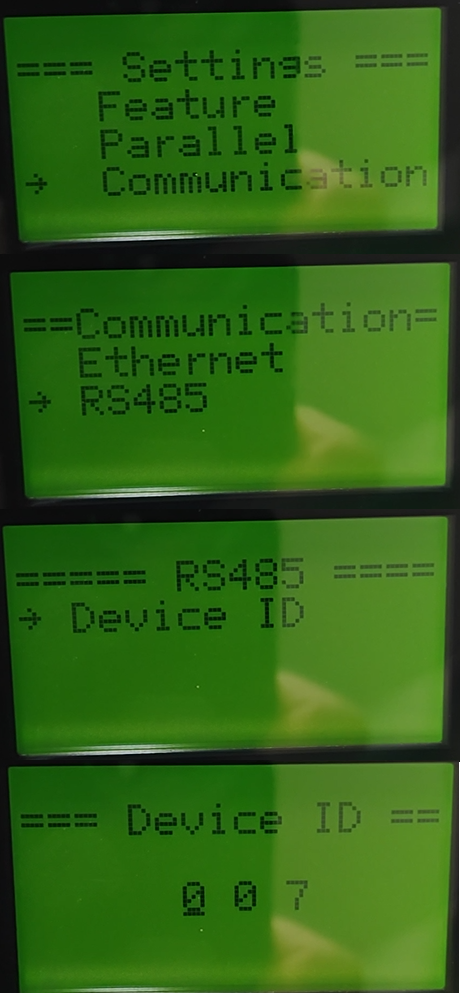

- Vai nel menu Impostazioni come descritto in precedenza.
- Seleziona Comunicazione
- Seleziona RS485
- Seleziona ID Dispositivo
- Imposta l'ID dispositivo sull'indirizzo desiderato. Se colleghi più dispositivi allo stesso bus RS485, devi dare a ciascuno un indirizzo unico.
Il SmartgridOne Controller inizia a scansionare dall'indirizzo 1 per impostazione predefinita. Scegliere un indirizzo più basso farà sì che il tuo inverter venga trovato più rapidamente.
Se hai più inverter, allora è importante impostare gli indirizzi paralleli; ogni inverter dovrebbe avere un indirizzo diverso.
