Solax
Dispositivi Supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|

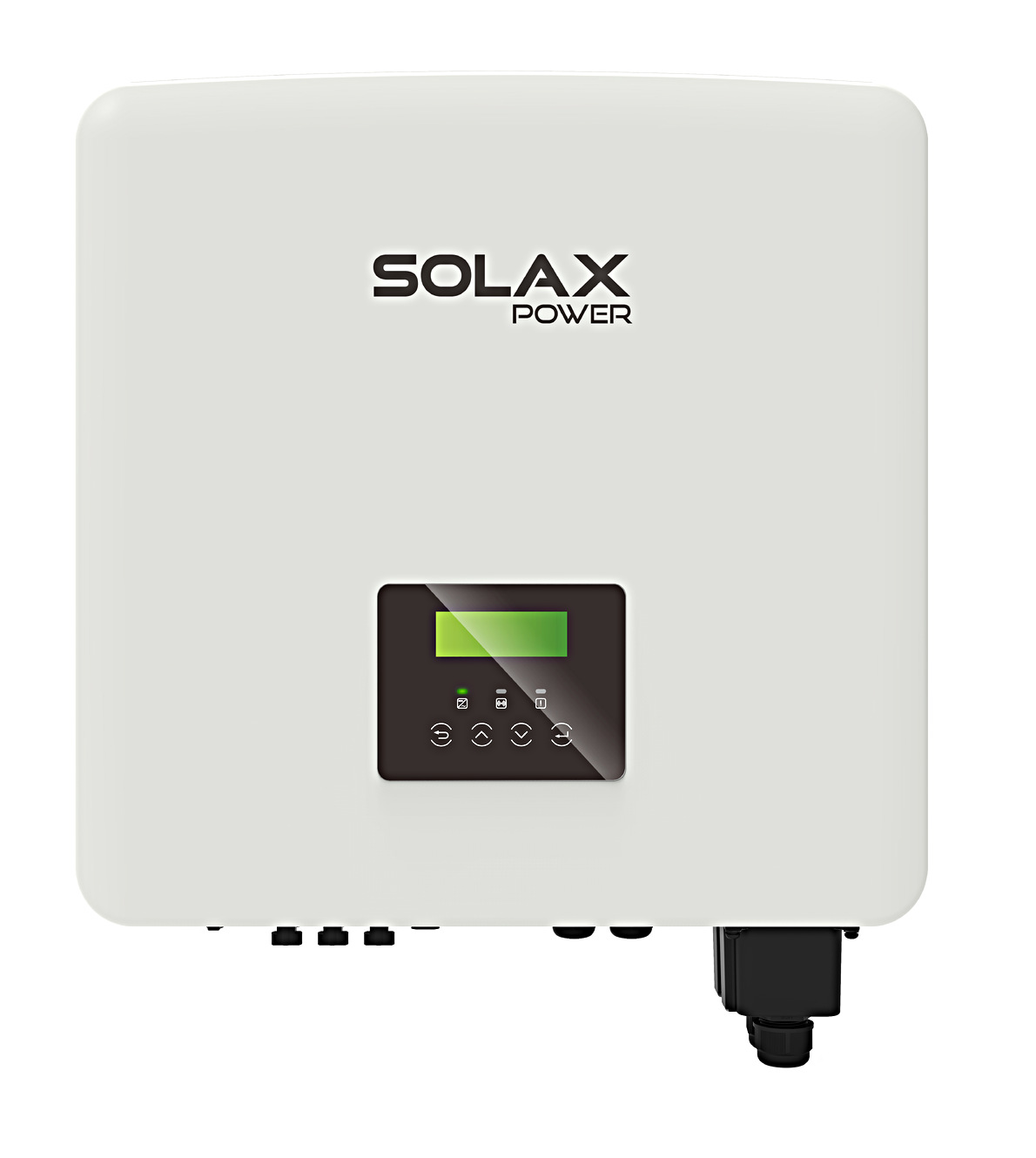

| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ |
| Solax X3 Hybrid G4 | |||
| Solax IES | |||
| Solax ESS-TRENE | ⌛ (programmato) | ⌛ (programmato) | ✅ |
| Solax ESS-AELIO |
Installazione
La documentazione sottostante è estratta dal repository pubblico GitHub di homeassistant-solax-modbus. Il documento originale può essere trovato qui. I crediti sono dati agli autori di questo documento.
Nota: Questo documento sottostante non è su misura per il SmartgridOne Controller; ma fornisce istruzioni generali su come impostare la comunicazione Modbus con gli inverter Solax.
License
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION
1. Definitions.
"License" shall mean the terms and conditions for use, reproduction,
and distribution as defined by Sections 1 through 9 of this document.
"Licensor" shall mean the copyright owner or entity authorized by
the copyright owner that is granting the License.
"Legal Entity" shall mean the union of the acting entity and all
other entities that control, are controlled by, or are under common
control with that entity. For the purposes of this definition,
"control" means (i) the power, direct or indirect, to cause the
direction or management of such entity, whether by contract or
otherwise, or (ii) ownership of fifty percent (50%) or more of the
outstanding shares, or (iii) beneficial ownership of such entity.
"You" (or "Your") shall mean an individual or Legal Entity
exercising permissions granted by this License.
"Source" form shall mean the preferred form for making modifications,
including but not limited to software source code, documentation
source, and configuration files.
"Object" form shall mean any form resulting from mechanical
transformation or translation of a Source form, including but
not limited to compiled object code, generated documentation,
and conversions to other media types.
"Work" shall mean the work of authorship, whether in Source or
Object form, made available under the License, as indicated by a
copyright notice that is included in or attached to the work
(an example is provided in the Appendix below).
"Derivative Works" shall mean any work, whether in Source or Object
form, that is based on (or derived from) the Work and for which the
editorial revisions, annotations, elaborations, or other modifications
represent, as a whole, an original work of authorship. For the purposes
of this License, Derivative Works shall not include works that remain
separable from, or merely link (or bind by name) to the interfaces of,
the Work and Derivative Works thereof.
"Contribution" shall mean any work of authorship, including
the original version of the Work and any modifications or additions
to that Work or Derivative Works thereof, that is intentionally
submitted to Licensor for inclusion in the Work by the copyright owner
or by an individual or Legal Entity authorized to submit on behalf of
the copyright owner. For the purposes of this definition, "submitted"
means any form of electronic, verbal, or written communication sent
to the Licensor or its representatives, including but not limited to
communication on electronic mailing lists, source code control systems,
and issue tracking systems that are managed by, or on behalf of, the
Licensor for the purpose of discussing and improving the Work, but
excluding communication that is conspicuously marked or otherwise
designated in writing by the copyright owner as "Not a Contribution."
"Contributor" shall mean Licensor and any individual or Legal Entity
on behalf of whom a Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
copyright license to reproduce, prepare Derivative Works of,
publicly display, publicly perform, sublicense, and distribute the
Work and such Derivative Works in Source or Object form.
3. Grant of Patent License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
(except as stated in this section) patent license to make, have made,
use, offer to sell, sell, import, and otherwise transfer the Work,
where such license applies only to those patent claims licensable
by such Contributor that are necessarily infringed by their
Contribution(s) alone or by combination of their Contribution(s)
with the Work to which such Contribution(s) was submitted. If You
institute patent litigation against any entity (including a
cross-claim or counterclaim in a lawsuit) alleging that the Work
or a Contribution incorporated within the Work constitutes direct
or contributory patent infringement, then any patent licenses
granted to You under this License for that Work shall terminate
as of the date such litigation is filed.
4. Redistribution. You may reproduce and distribute copies of the
Work or Derivative Works thereof in any medium, with or without
modifications, and in Source or Object form, provided that You
meet the following conditions:
(a) You must give any other recipients of the Work or
Derivative Works a copy of this License; and
(b) You must cause any modified files to carry prominent notices
stating that You changed the files; and
(c) You must retain, in the Source form of any Derivative Works
that You distribute, all copyright, patent, trademark, and
attribution notices from the Source form of the Work,
excluding those notices that do not pertain to any part of
the Derivative Works; and
(d) If the Work includes a "NOTICE" text file as part of its
distribution, then any Derivative Works that You distribute must
include a readable copy of the attribution notices contained
within such NOTICE file, excluding those notices that do not
pertain to any part of the Derivative Works, in at least one
of the following places: within a NOTICE text file distributed
as part of the Derivative Works; within the Source form or
documentation, if provided along with the Derivative Works; or,
within a display generated by the Derivative Works, if and
wherever such third-party notices normally appear. The contents
of the NOTICE file are for informational purposes only and
do not modify the License. You may add Your own attribution
notices within Derivative Works that You distribute, alongside
or as an addendum to the NOTICE text from the Work, provided
that such additional attribution notices cannot be construed
as modifying the License.
You may add Your own copyright statement to Your modifications and
may provide additional or different license terms and conditions
for use, reproduction, or distribution of Your modifications, or
for any such Derivative Works as a whole, provided Your use,
reproduction, and distribution of the Work otherwise complies with
the conditions stated in this License.
5. Submission of Contributions. Unless You explicitly state otherwise,
any Contribution intentionally submitted for inclusion in the Work
by You to the Licensor shall be under the terms and conditions of
this License, without any additional terms or conditions.
Notwithstanding the above, nothing herein shall supersede or modify
the terms of any separate license agreement you may have executed
with Licensor regarding such Contributions.
6. Trademarks. This License does not grant permission to use the trade
names, trademarks, service marks, or product names of the Licensor,
except as required for reasonable and customary use in describing the
origin of the Work and reproducing the content of the NOTICE file.
7. Disclaimer of Warranty. Unless required by applicable law or
agreed to in writing, Licensor provides the Work (and each
Contributor provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or
implied, including, without limitation, any warranties or conditions
of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FITNESS FOR A
PARTICULAR PURPOSE. You are solely responsible for determining the
appropriateness of using or redistributing the Work and assume any
risks associated with Your exercise of permissions under this License.
8. Limitation of Liability. In no event and under no legal theory,
whether in tort (including negligence), contract, or otherwise,
unless required by applicable law (such as deliberate and grossly
negligent acts) or agreed to in writing, shall any Contributor be
liable to You for damages, including any direct, indirect, special,
incidental, or consequential damages of any character arising as a
result of this License or out of the use or inability to use the
Work (including but not limited to damages for loss of goodwill,
work stoppage, computer failure or malfunction, or any and all
other commercial damages or losses), even if such Contributor
has been advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability. While redistributing
the Work or Derivative Works thereof, You may choose to offer,
and charge a fee for, acceptance of support, warranty, indemnity,
or other liability obligations and/or rights consistent with this
License. However, in accepting such obligations, You may act only
on Your own behalf and on Your sole responsibility, not on behalf
of any other Contributor, and only if You agree to indemnify,
defend, and hold each Contributor harmless for any liability
incurred by, or claims asserted against, such Contributor by reason
of your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
Copyright [yyyy] [name of copyright owner]
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.Metodi di connessione
- I SolaX G2 e G3 Hybrids hanno Ethernet integrato (Il Qcells Q.VOLT HYB-G3-3P è un SolaX G4 nonostante la denominazione G3).
- I SolaX G4 e altri non hanno Ethernet integrato, la comunicazione è possibile tramite porta seriale RS485 COM.
- Solo SolaX - Non tutte le chiavette SolaX forniscono comunicazione modbus, il PocketWiFi supportato minimo è PocketWiFi 3.0 il PocketLAN non fornisce una connessione Modbus.

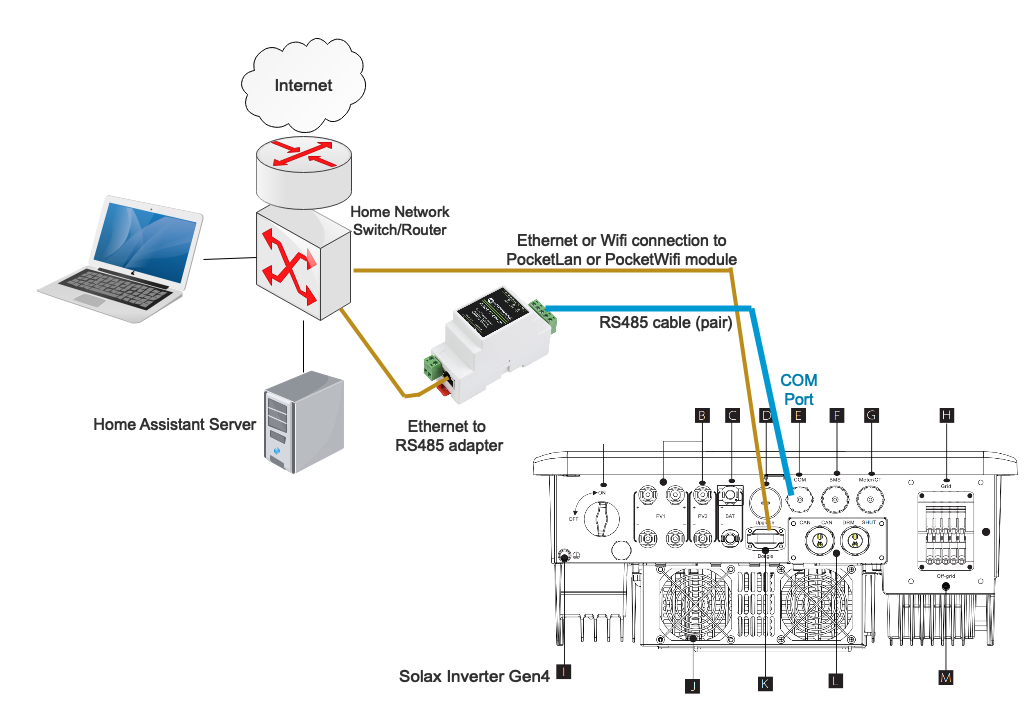

- Adattatore RS485 a Ethernet - il modo migliore per connettersi al tuo inverter.

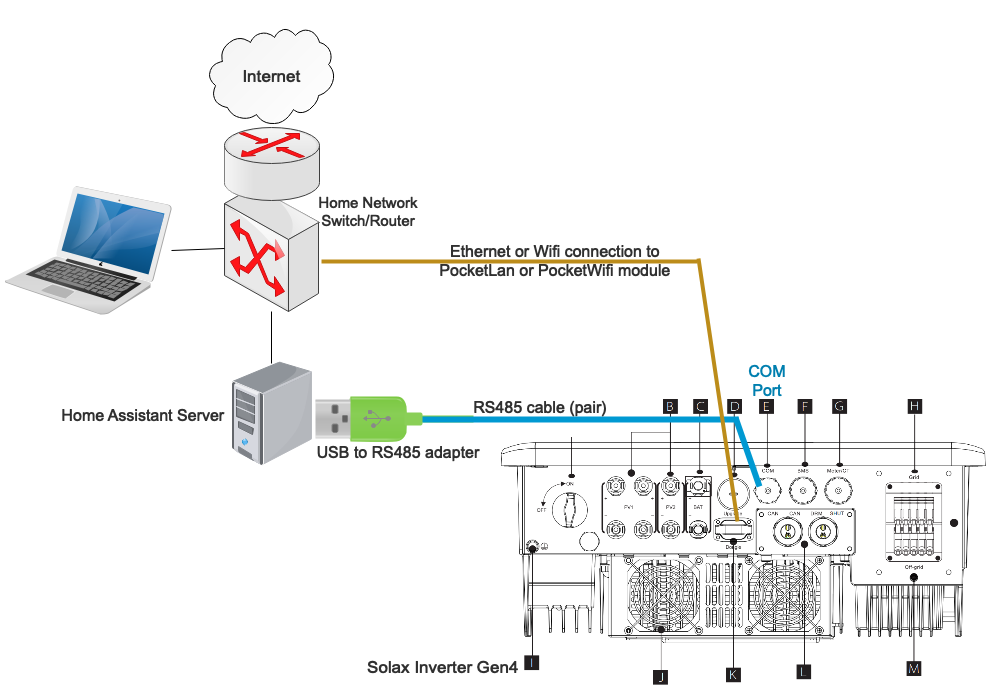

- Adattatore RS485 a USB - non raccomandato, può causare errori in HA.
- Chiavetta Solis - vedere sotto
L'interfaccia RS485 utilizza solo il pin4 (cavo blu) e pin5 (bianco-blu). La polarità è importante, quindi assicurati che il pin4 (cavo blu nei cavi standard) sia connesso al conduttore A del tuo adattatore e il pin5 (cavo bianco-blu) al conduttore B del tuo adattatore.
I cavi RS485 possono essere piuttosto lunghi, quindi 25 metri o più sono possibili. Puoi utilizzare la coppia blu di un cavo cat5 o cat6 standard.
Assicurati di verificare il baud rate del tuo inverter con la Pagina Wiki e assicurati che corrisponda al baud rate dell'adattatore Ethernet a RS485. Puoi confermare il baud rate sullo schermo LCD sulla parte anteriore del tuo inverter, all'interno dei Menù.
L'indirizzo Modbus per impostazione predefinita è 1. Alcune persone hanno riportato che il loro indirizzo Modbus era 4.
Attenzione: Questo lavoro si basa sulla documentazione del protocollo comune per i dispositivi X1 e X3. La documentazione non è sempre chiara su quali parametri non si applicano all'inverter X1, quindi alcune delle entità che appaiono potrebbero non avere un significato su X1. Puoi segnalare questo e possono essere rimosse per X1.
C'è una porta contrassegnata COM sull'inverter G4, alcuni manuali utente affermano erroneamente che questa sia una porta Ethernet.
NON COLLEGARE QUESTA PORTA COM A UNO SWITCH ETHERNET - la tua porta dello switch Ethernet si romperà se lo fai!!!
Waveshare RS485 a ETH (B)
-
si collega tramite Ethernet al router/switch della tua rete domestica
-

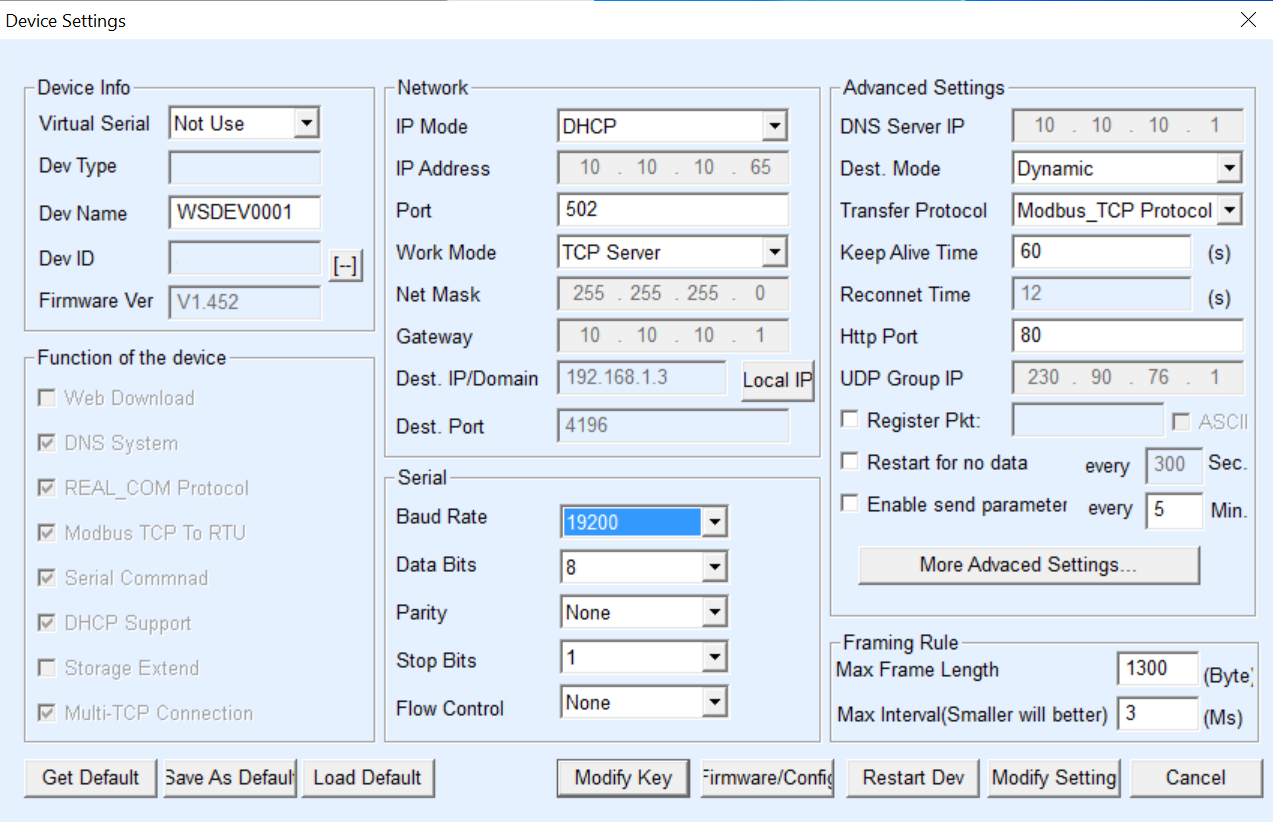

utilizza lo strumento "vircom" (Windows) per impostare l'indirizzo IP corrispondente alla tua lan (o per permettere al dispositivo di utilizzare DHCP, non utilizza DHCP per impostazione predefinita, tuttavia ti consigliamo di utilizzare un IP statico)
-

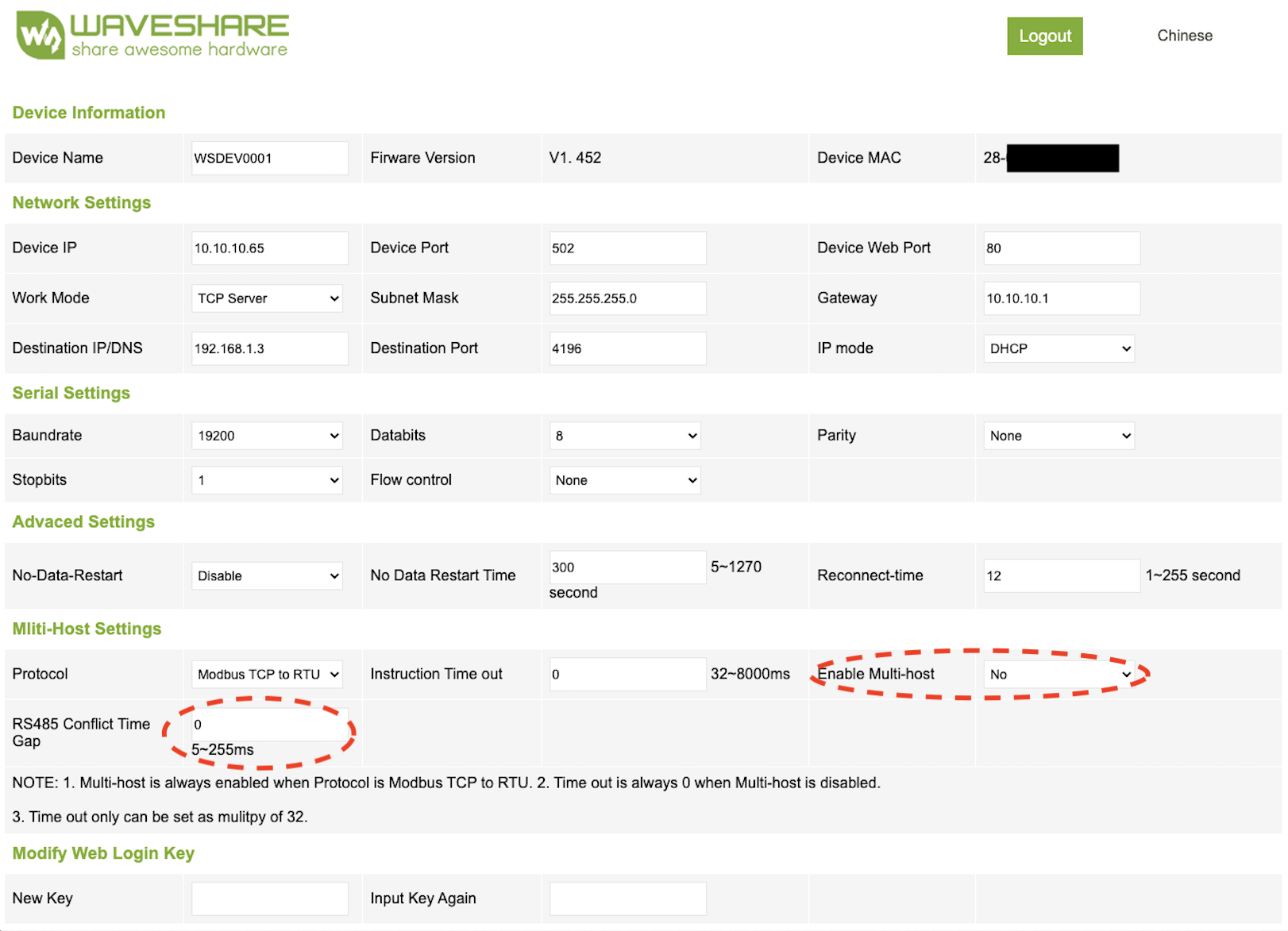

configurarlo per utilizzare "Modbus TCP a RTU", assicurati che la modalità di lavoro sia "TCP Server" e che il server ascolti sulla porta 502. Assicurati che il baudrate corrisponda al baudrate del tuo inverter (vedi: impostazioni > impostazioni avanzate > modbus > baud rate)
-

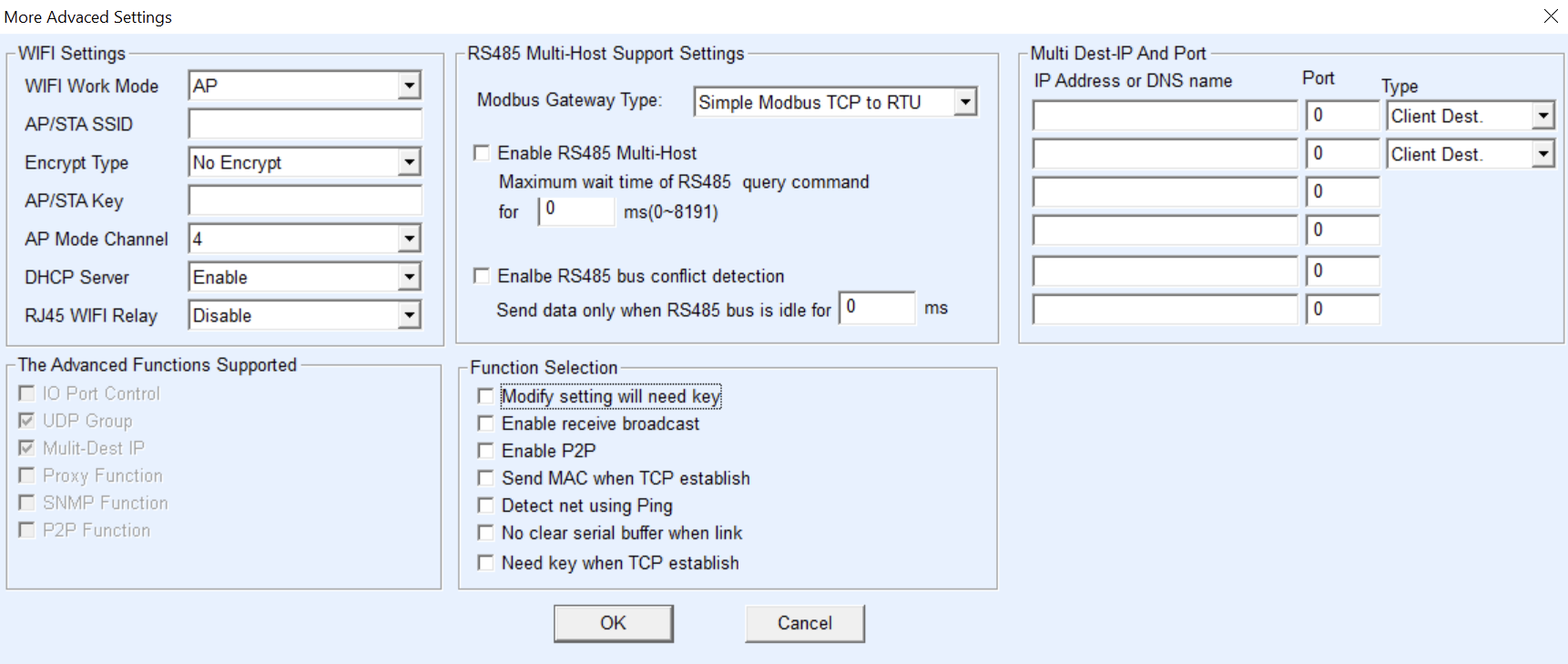

In "Impostazioni Avanzate Aggiuntive...",
- SolaX imposta il tipo di gateway Modbus su "Modalità Simple Modbus a TCP/IP"
- Sofar Solar & possibilmente Growatt imposta il tipo di gateway Modbus su "Tipo di storage di richiesta automatica"
- tutti gli altri parametri possono essere lasciati predefiniti
-
puoi verificare la configurazione aprendo la pagina web del tuo adattatore. Dovrebbe mostrare qualcosa del genere:
-
Nell'improbabile caso in cui tu abbia più inverter collegati a un adattatore RS485, potrebbe essere necessario modificare il flag multi-host (non testato). Il sistema aumenterà l'intervallo tra i messaggi, il che rallenterà la comunicazione. Assicurati che il tuo intervallo di polling sia sufficientemente lungo (il led di azione non dovrebbe accendersi tutto il tempo).
-
se tutto va bene, il LED PWR dovrebbe essere rosso, il LED LINK dovrebbe inizialmente essere verde e diventare permanentemente blu non appena HA ha effettuato la connessione. Il LED ACT dovrebbe essere spento per la maggior parte del tempo ma dovrebbe lampeggiare in verde (invia) e blu (ricevi) brevemente ogni 15 secondi (l'intervallo di polling predefinito). Dalla documentazione Waveshare:
- Se la luce di collegamento non è verde, il cavo di rete non è collegato correttamente, controlla il cavo di rete.
- Se la luce di collegamento non è blu (considera solo la modalità di lavoro TCP), il software del computer host non ha una porta seriale. Il server stabilisce una connessione, considera se l'indirizzo IP è configurato nello stesso segmento di rete.
- Se la luce attiva è verde, significa che la porta di rete sta inviando dati, ma non c'è un dispositivo seriale che restituisce dati. Controlla se il baud rate è configurato correttamente e se i terminali RS485 positivo e negativo sono collegati in modo inverso.
Quando configuri l'integrazione Modbus SolaX, specifica l'indirizzo IP di rete del dispositivo Waveshare, non l'indirizzo del SolaX. Non spuntare il flag Serial RS485; la porta seriale è ignorata in questa configurazione.
Adattatore USB a RS485
- Collegato direttamente tramite USB al tuo sistema HA
- Questo modello a basso costo può essere trovato in vari e-shop, cerca USB RS485
- Chipset CH340C (prodotti simili con chipset FTDI FT232 dovrebbero funzionare anche ma sono più costosi)
Quando configuri l'integrazione Modbus SolaX, spunta il flag 'porta seriale RS485' e specifica il nome effettivo della porta seriale (come visto nell'output di 'ls /dev/ttyUSB*'). Nel caso tu abbia più di un dispositivo USB, ha senso usare il nome visto nell'output di 'ls /dev/serial/by-id'. In questa configurazione, l'indirizzo IP e la porta TCP non importano, usa 'localhost' come indirizzo IP e lascia la porta TCP predefinita 502.
Molti inverter collegati a un adattatore RS485 & Resistenze di terminazione
Dovrebbe essere possibile collegare più inverter allo stesso adattatore RS485 (ad esempio Waveshare). Gli inverter devono avere indirizzi Modbus diversi, quindi devi prima cambiare gli indirizzi Modbus degli inverter. Quindi configura un'istanza per ogni inverter. La finestra di configurazione ti permette di impostare l'indirizzo Modbus.
L'uso delle resistenze di terminazione è richiesto quando si collegano più inverter. Posiziona una resistenza da 120Ohm tra A&B all'adattatore RS485 e posiziona una resistenza da 120Ohm tra A&B sull'ultimo inverter collegato.
SolaX PocketWiFi 3.0
Questa interfaccia richiede ulteriori test e non è garantito che funzioni:
- Collega il dongle alla tua rete Wi-Fi
- Aggiorna il firmware all'ultima versione
- Configura l'integrazione con l'IP del dongle e altre impostazioni predefinite.
Il confronto delle funzioni e delle dipendenze:
