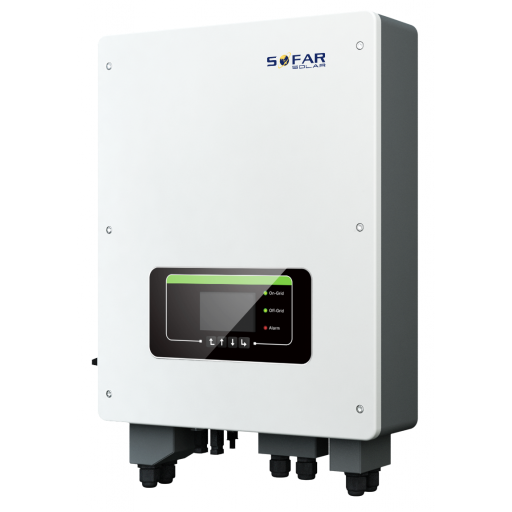

Inverter Sofar HYD 3000…6000-ES
Dispositivi supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Sofar HYD 3000…6000-ES | ✅ (Dongle Solarman WiFi & ethernet) | ✅ | ❌ |
warning
- Si consiglia di utilizzare RS485, poiché il dongle Solarman potrebbe cambiare firmware e bloccare l'accesso Modbus TCP!
- Se utilizzi un dongle Solarman, si raccomanda di utilizzare il dongle ethernet per stabilità della connessione.
Cablaggio
Ethernet
Per un corretto cablaggio ethernet: Segui le linee guida per il cablaggio ethernet.
Collegare l'inverter alla rete internet utilizzando il "dongle Solarman".
- Installare il dongle WiFi o Ethernet nell'inverter e assicurarsi che sia connesso alla rete.

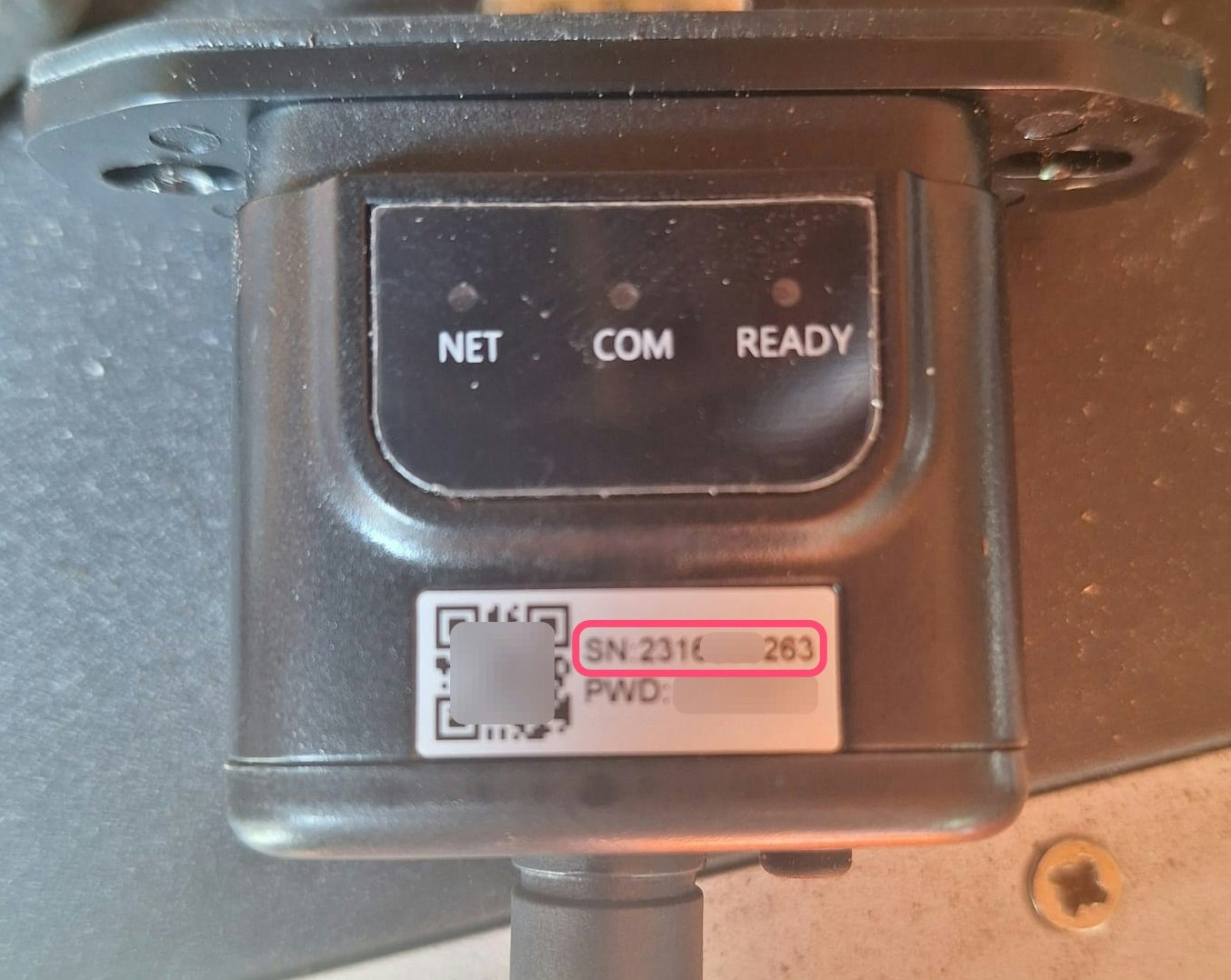

- Annotare il numero di serie del dongle (vedi l'immagine a sinistra/sopra). Avrai bisogno di questo per impostare la comunicazione con il controller.
Firmware del dongle
Il firmware del dongle WiFi LSW3_15_FFFF_1.0.65 e il firmware del dongle ethernet ME_08_2701_2.06 sono stati testati. In caso di problemi puoi provare a caricare queste versioni specifiche del firmware sul dongle. Contatta il fornitore del tuo dongle per questo.
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485s TX+ | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Configurazione
Attivazione del controllo della batteria esterna
Il controllo della batteria esterna deve essere attivato nel menu di configurazione dell'inverter tramite il display LCD. Nelle impostazioni dell'inverter:
- Vai a "Impostazioni di base".
- Vai a "Modalità di accumulo di energia".
- Imposta questo su “Imposta modalità passiva”.
- Per ulteriori informazioni, fai riferimento al manuale dell'utente Sofar HYD 3000/4000/5000/6000-ES pagina 26 e seguenti.
RS485
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Il controllo esterno dell'inverter deve essere attivato nel menu di configurazione dell'inverter tramite lo schermo LCD.
- Clicca brevemente sul pulsante in basso.
- Vedrai "1. Inserire impostazioni", premi il pulsante in basso per 2 secondi per entrare nelle impostazioni.
- Scorri tra le impostazioni fino a vedere:
- Indirizzo Modbus o
- Imposta ComProtocol
- Premi il pulsante in basso per 2 secondi per impostare l'indirizzo.
- Imposta l'indirizzo al valore desiderato.
