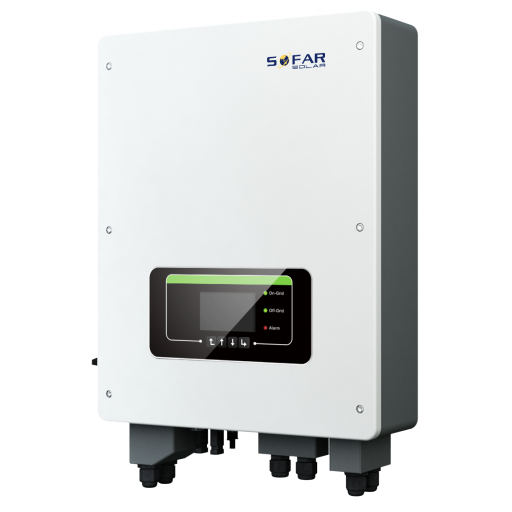

Inverter Sofar TL-G3 e TLM/X-G3
Dispositivi supportati
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| ... | ✅ | ✅ | ✅ |
warning
- La maggior parte dei dispositivi può comunicare utilizzando modbus TCP. Questo non è valido per la serie "SOFAR 1...40KTL"
- Alcuni inverter richiedono firmware specifico che è limitato a determinati distributori. Consultare il proprio distributore in caso di dubbio.
TODO: Completa la tabella
Cablaggio
Ethernet
Collegare l'inverter alla rete internet utilizzando il "SOFAR SOLAR ETHERNET STICK LSE3".
Per un corretto cablaggio ethernet: Seguire le linee guida per il cablaggio ethernet.
RS485

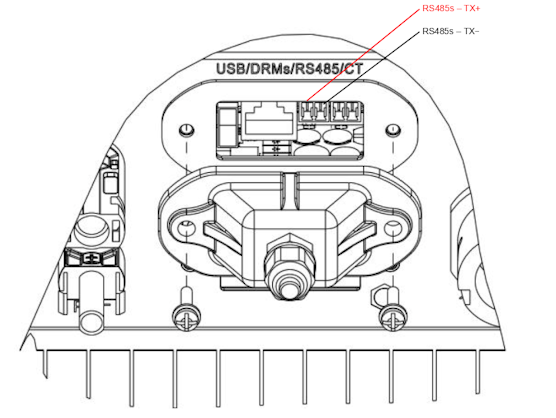

...TL-G3 & G1 & G2
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485s TX+ | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |

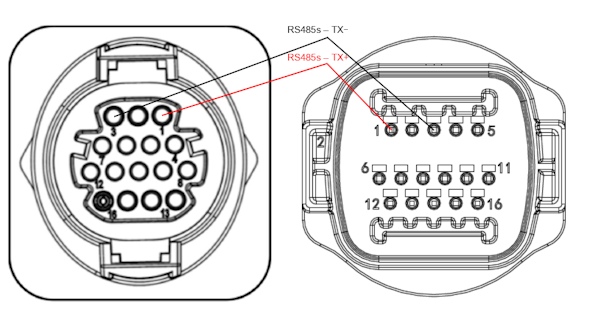

...TLX & TLM
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485s TX+ (pin 1) | RS485 A | RS485_POS | RS485 A | TX+ |
| RS485s TX- (pin 3) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Configurazione
RS485
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Il controllo esterno dell'inverter deve essere attivato nel menu di configurazione dell'inverter tramite il display LCD.
- Clicca brevemente sul pulsante in basso.
- Vedrai "1. Inserisci impostazioni", premi il pulsante in basso per 2 secondi per entrare nelle impostazioni.
- Scorri le impostazioni fino a vedere:
- Indirizzo Modbus o
- Imposta ComProtocol
- Premi il pulsante in basso per 2 secondi per impostare l'indirizzo.
- Imposta l'indirizzo al valore desiderato.
