Inverter Energreen

Dispositivi Supportati

Device Type	Modbus TCP (Ethernet)	RS485
Stor	✅	✅
PV Max
Ibrido

Cablaggio

L'SmartgridOne Controller e gli inverter Dyness comunicano tramite RS485 o Ethernet.

Ethernet

Per un cablaggio ethernet corretto: Seguire le linee guida per il cablaggio ethernet.

RS485

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
A	RS485 A	RS485_POS	RS485 A	TX+
B	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

Configurazione

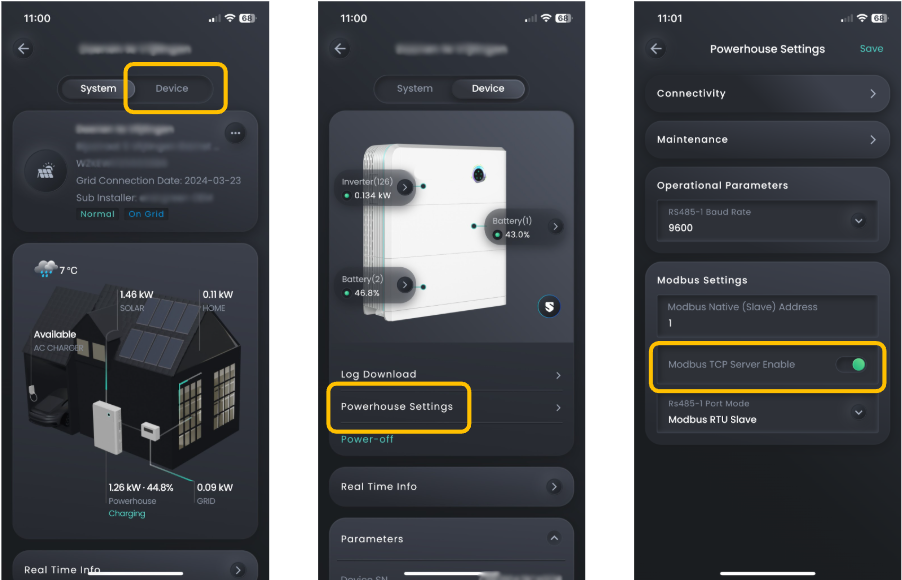

Assicurati che il modbus sia abilitato:

1. Dalla pagina principale vai su "Dispositivo"
2. Clicca su "Impostazioni impianto"
3. Abilita "Modbus TCP Server Enable"

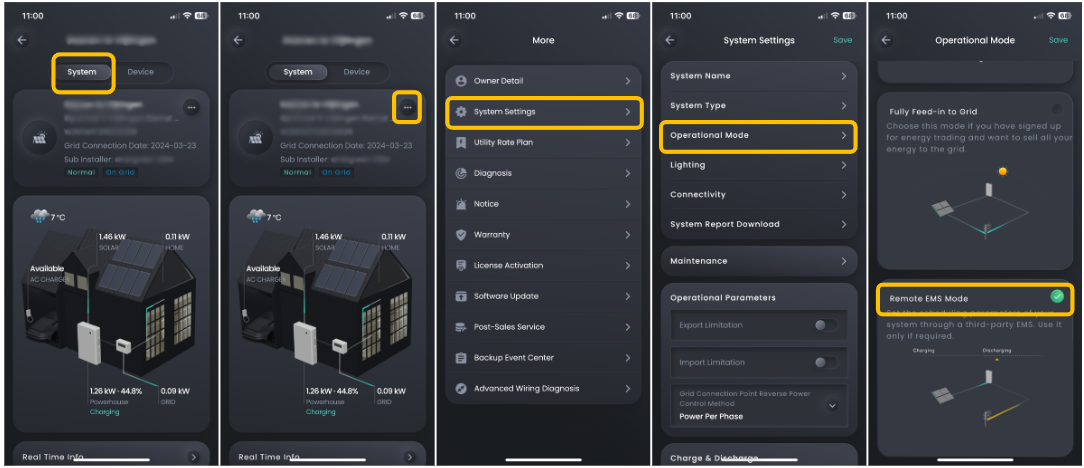

Assicurati che l'inverter sia stato impostato su modalità EMS Remota:

1. Dalla pagina principale vai su "Sistema"
2. Clicca sui tre puntini accanto allo spazio dei nomi dell'installazione
3. Clicca su "Impostazioni di Sistema"
4. Clicca su "Modalità Operativa"
5. Seleziona "Modalità EMS Remota"

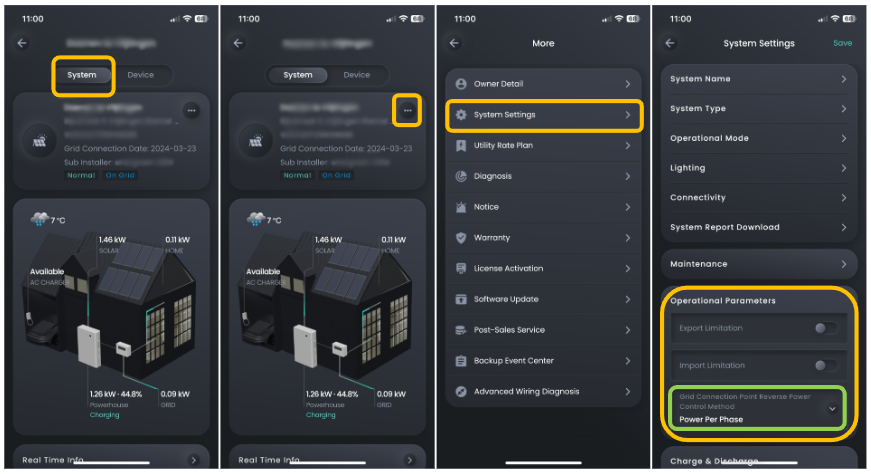

Disabilita eventuali limiti di rete:

1. Dalla pagina principale vai su "Sistema"
2. Clicca sui tre puntini accanto allo spazio dei nomi dell'installazione
3. Clicca su "Impostazioni di Sistema"
4. Sotto "Parametri Operativi" disabilita "Limitazione di Esportazione" e "Limitazione di Importazione"
5. Imposta "Metodo di Controllo della Potenza di Riserva del Punto di Connessione alla Rete" su "Potenza per Fase"

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
