Inverter Ampowr
Dispositivi Supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| Ampihome | Monofase | ❌ | ✅ |
| Trifase | ❌ |
Cablaggio
Il SmartgridOne Controller e gli inverter Ampihone comunicano tramite RS485 o Ethernet.
Ethernet
Per un corretto cablaggio ethernet: Seguire le linee guida per il cablaggio ethernet.

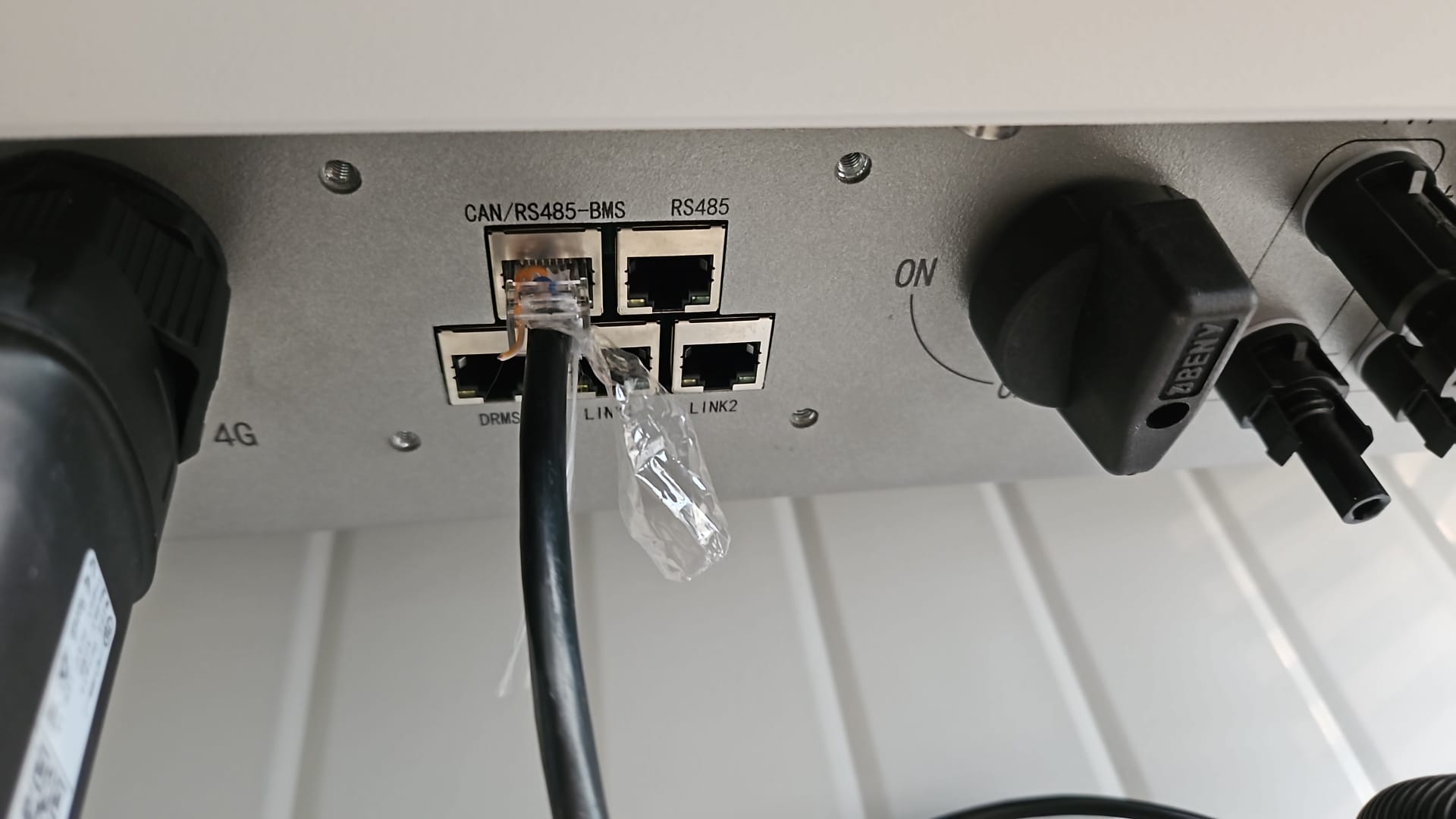

RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 7 (Bianco-Marrone) | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 8 (Marrone) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/D | RS GND | GND | Not available | G |
Configurazione
Ampihome Monofase
L'Ampihome Monofase deve essere impostato su Porta Secondaria Slave:

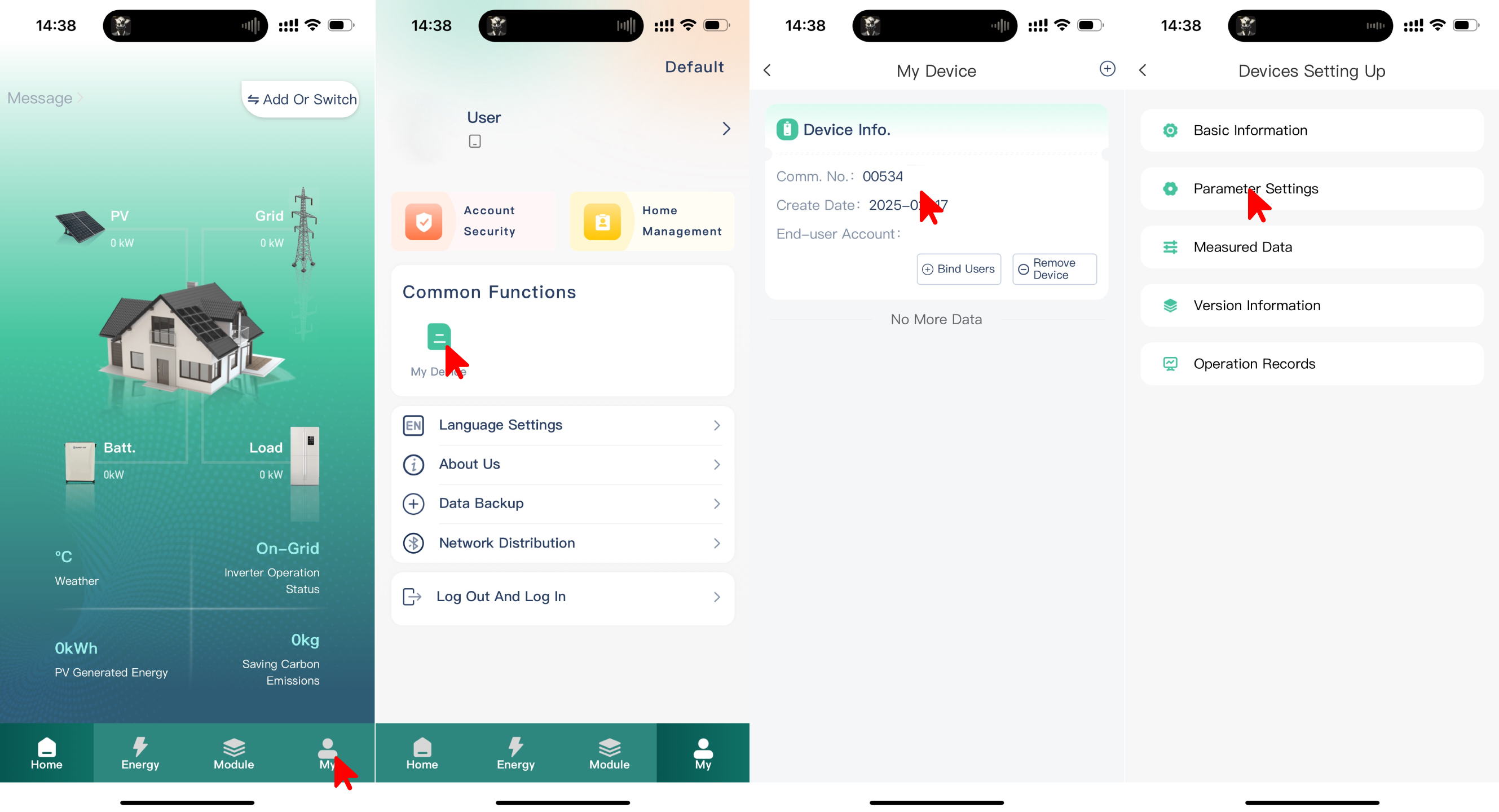

- Aprire l'app ESS Link
- Selezionare "Il Mio" nell'angolo in basso a destra
- Selezionare "Il Mio Dispositivo"
- Selezionare il "Comm No." del dispositivo
- Selezionare "Impostazioni Parametro"

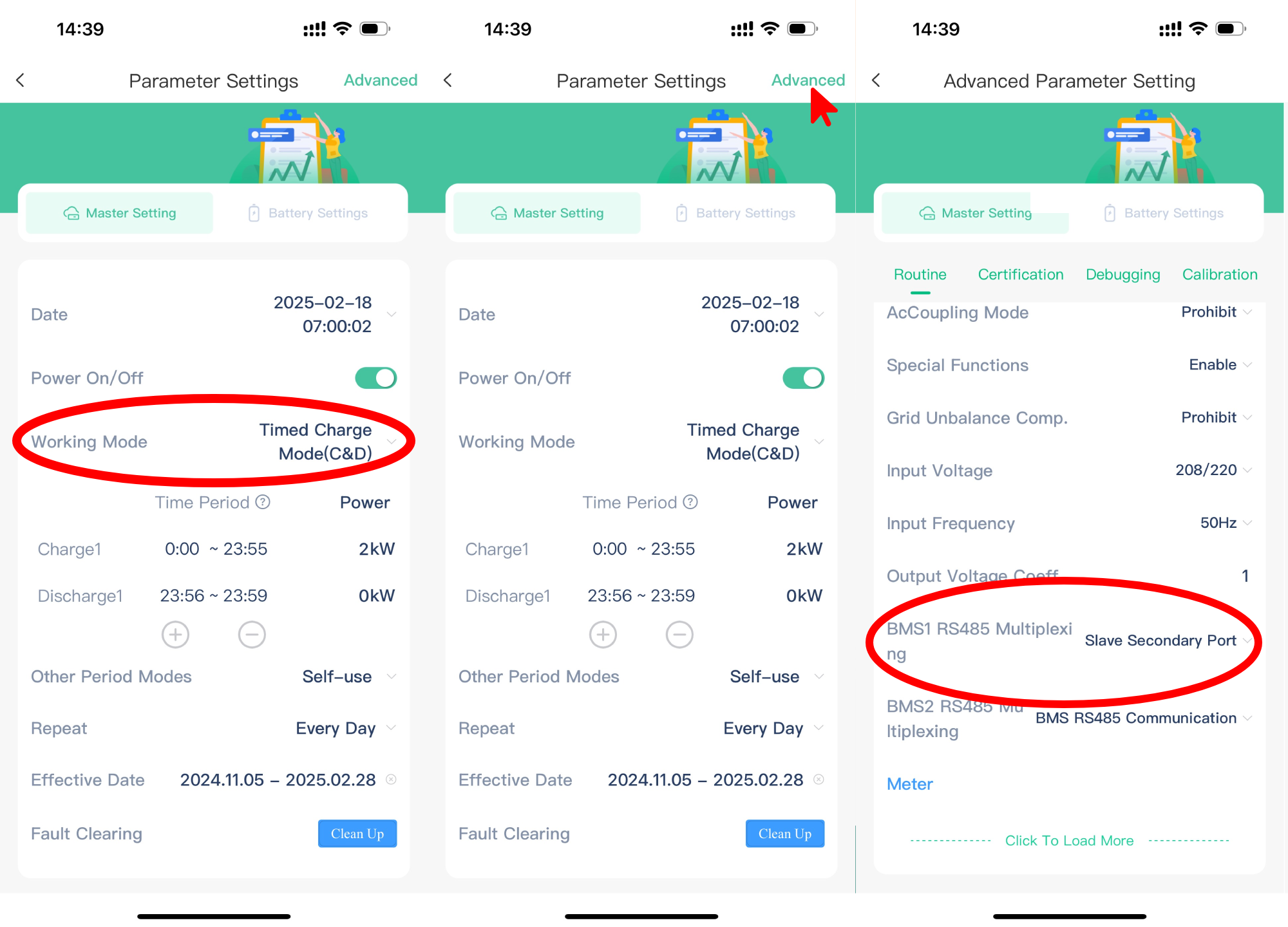

- Impostare "Modalità di Lavoro" su "Modalità di Carica Temporizzata (C&D)"
- Selezionare "Avanzate" nell'angolo in alto a destra
- Impostare "Multiplexing BMS1 RS485" su "Porta Secondaria Slave"
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
