Inverter ABB
Dispositivi supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|

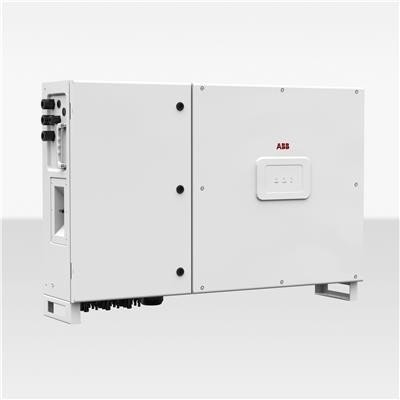

| Serie PVS | PVS-50, PVS-60 | ✅ | ✅ | ✅ |
| Tutti gli inverter ABB che supportano il protocollo Aurora PowerOne | / | ❌ | ||
| Tutti gli inverter ABB che supportano il protocollo Modbus Sunspec | ✅ |
Cablaggio
Ethernet
Per un corretto cablaggio ethernet: Seguire le linee guida per il cablaggio ethernet.
RS485

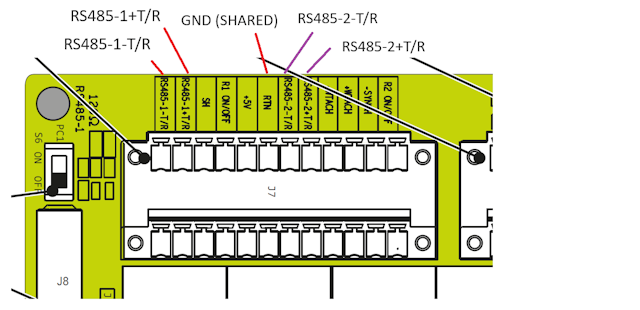

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| +T/R | RS485 A | RS485_POS | RS485 A | TX+ |
| -T/R | RS485 B | RS485_NEG | RS485 B | TX- |
| RTN | RS GND | GND | Not available | G |
Configurazione
La comunicazione con l'inverter può avvenire tramite Ethernet o RS485. Configurare l'inverter come descritto nel manuale del prodotto.
Se scegli di lavorare tramite RS485, prendi nota delle seguenti informazioni:
- I protocollo supportati dal SmartgridOne Controller tramite RS485 sono "Modbus Sunspec" e "Aurora." Nel SmartgridOne Controller, questi sono conosciuti come "protocollo Modbus RTU Sunspec" e "protocollo ABB Aurora Power One" rispettivamente.
- "Modbus Sunspec" è supportato solo sulla connessione inverter RS485-2.
- Per impostazione predefinita, il sistema cerca dispositivi con una velocità di trasmissione di 9600 e parità Nessuna. Si raccomanda di impostare gli inverter su questa velocità di trasmissione e parità.
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Se scegli di lavorare tramite Ethernet, prendi nota delle seguenti informazioni:
- L'inverter agisce come schiavo/server, il SmartgridOne Controller come master/client.
- Su Ethernet, è supportato solo il protocollo "Modbus Sunspec". È necessario configurare il SmartgridOne Controller per utilizzare questo protocollo.
- L'inverter e il SmartgridOne Controller devono essere connessi alla stessa rete LAN.
