Stazioni di Ricarica EV Teltonika
Dispositivi Supportati
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| TeltoCharge | 7.4kW/11kW/22kW | ✅ | ✅ |
Connessione
La comunicazione tra il SmartgridOne Controller e il TeltoCharge avviene tramite un bus seriale RS-485 o Modbus TCP.
È consigliato utilizzare cavi schermati con coppie twisted per prestazioni ottimali. Per distanze brevi, è possibile utilizzare una coppia twistata da un cavo di rete (minimo CAT5e).
Si applicano le seguenti linee guida:
- Distanza Massima: La lunghezza totale del cavo, inclusi il cavo principale e i rami, è limitata a 100 metri.
- Collegare più Inverter: Il cavo deve essere collegato in serie da contatore a contatore o diramato dal cavo principale (le diramazioni non devono superare 1 metro).
- Distanze Lunghe: È consigliato installare una resistenza di terminazione da 120Ω alla fine del cavo principale e attivare la resistenza di terminazione sul SmartgridOne Controller.

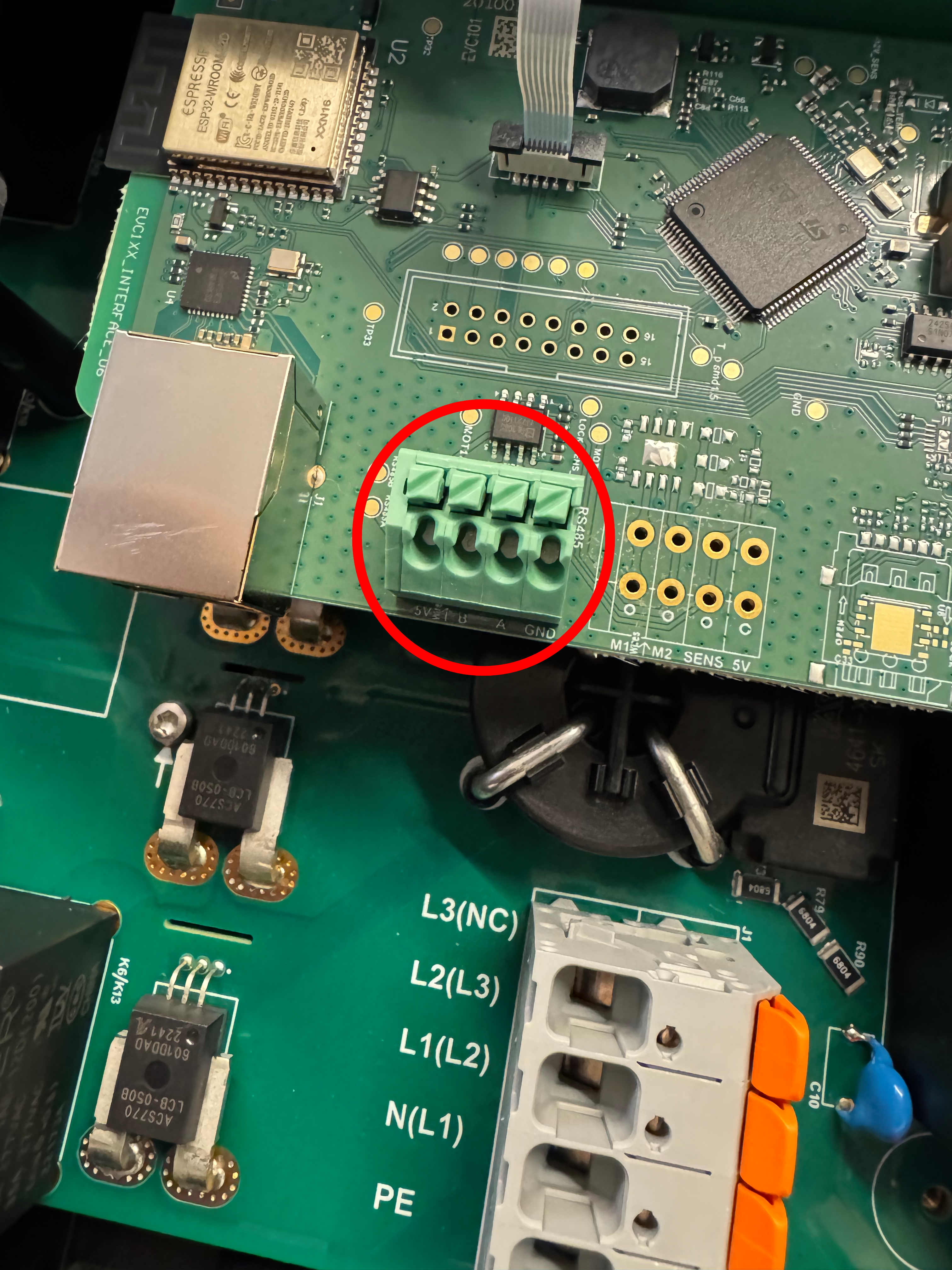

Esempio di configurazione del cavo:
| Cavo | Stazione di Ricarica | SmartgridOne Controller | RS485 USB |
|---|---|---|---|
| Cavo Modbus | Terminale RS485 A | Terminale RS485 A | Terminale RS485 A |
| Cavo Modbus | Terminale RS485 B | Terminale RS485 B | Terminale RS485 B |
| Schermo | Terminale RS485 GND | Terminale RS485 GND | Terminale RS485 GND |
Impostazioni
Il TeltoCharge deve avere il modbus abilitato:
- Aprire l'app Teltonika
- Navigate to "Impostazioni" -> "Menu Installatore"
- Abilitare "Bilanciamento Elettrico Dinamico"
- Dopo aver fatto questo, "Gestione della Carica Dinamica" diventerà visibile
- Scorrere verso il basso e abilitare "Gestione della Carica Dinamica"
- Cliccare su "Salva"
- Il TeltoCharge ora si riavvierà e il modbus sarà abilitato
note
Se hai più stazioni di ricarica, è importante impostare gli indirizzi modbus, ogni stazione di ricarica dovrebbe avere un indirizzo diverso.
