Device TypeVariantsModbus TCP (Ethernet)RS485

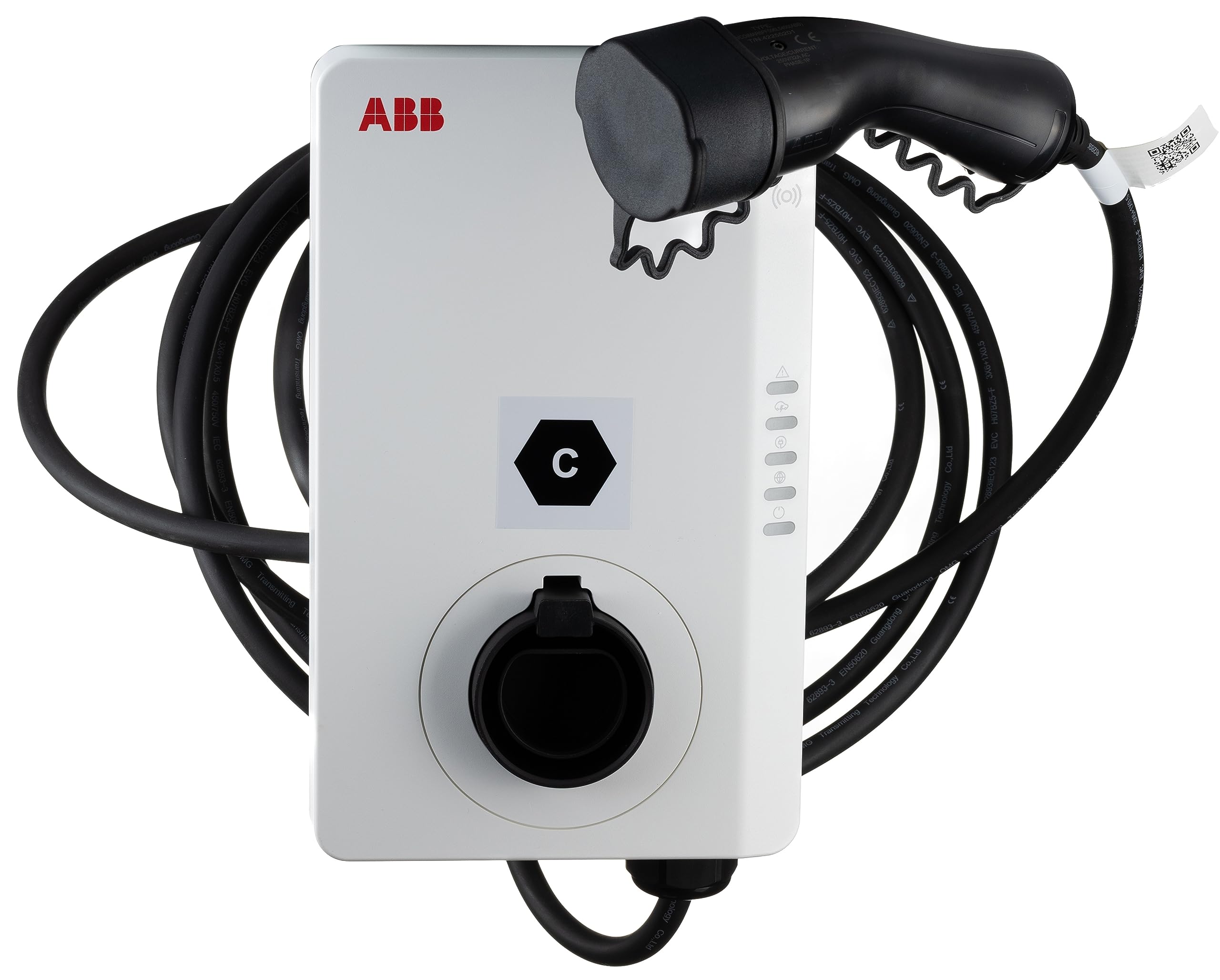

ABB Terra AC/
Immagine 1

Cablaggio

Ethernet

Per un cablaggio Ethernet corretto: Seguire le linee guida per il cablaggio ethernet.

RS485

RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
RS485 ARS485_POSRS485 ATX+
RS485 BRS485_NEGRS485 BTX-
RS GNDGNDNot availableG

Configurazione

Dopo aver completato l'installazione elettrica di un caricatore, seguire questi passaggi per configurare il caricatore:

  1. Scarica l'app di configurazione da https://e-mobility.abb.com/products-services/terraconfig/. Maggiori informazioni sull'uso dell'app possono essere trovate qui: https://guides.e-mobility.abb.com/TerraConfig2MobileApp_EN/#/

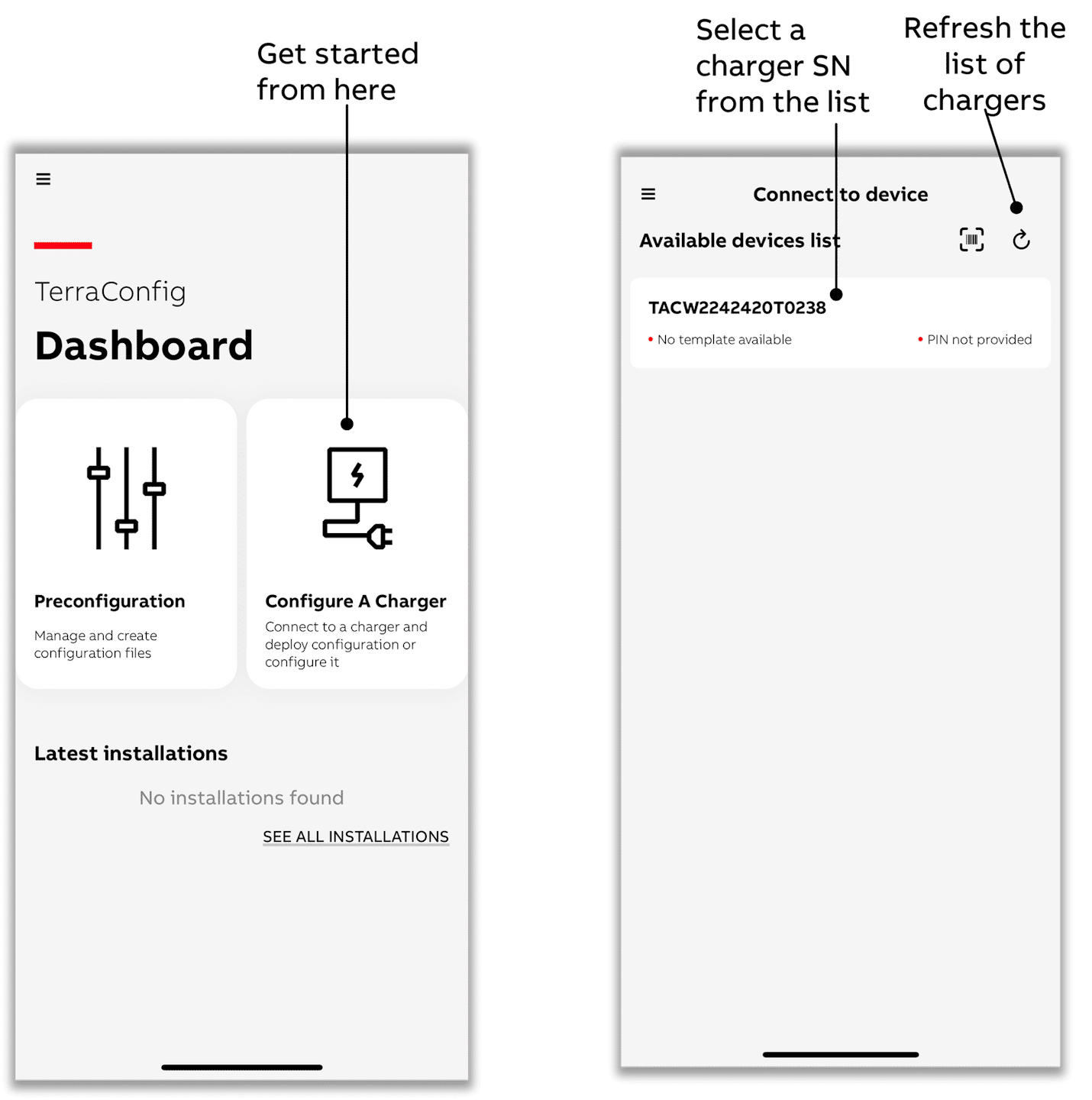

  2. Nella dashboard, seleziona "Configura un caricatore."
  3. Attiva il Bluetooth sul tuo telefono, poiché questo è necessario affinché l'app comunichi con il caricatore durante il processo di messa in servizio.
  4. Scegli un caricatore dall'elenco disponibile.
Immagine 1

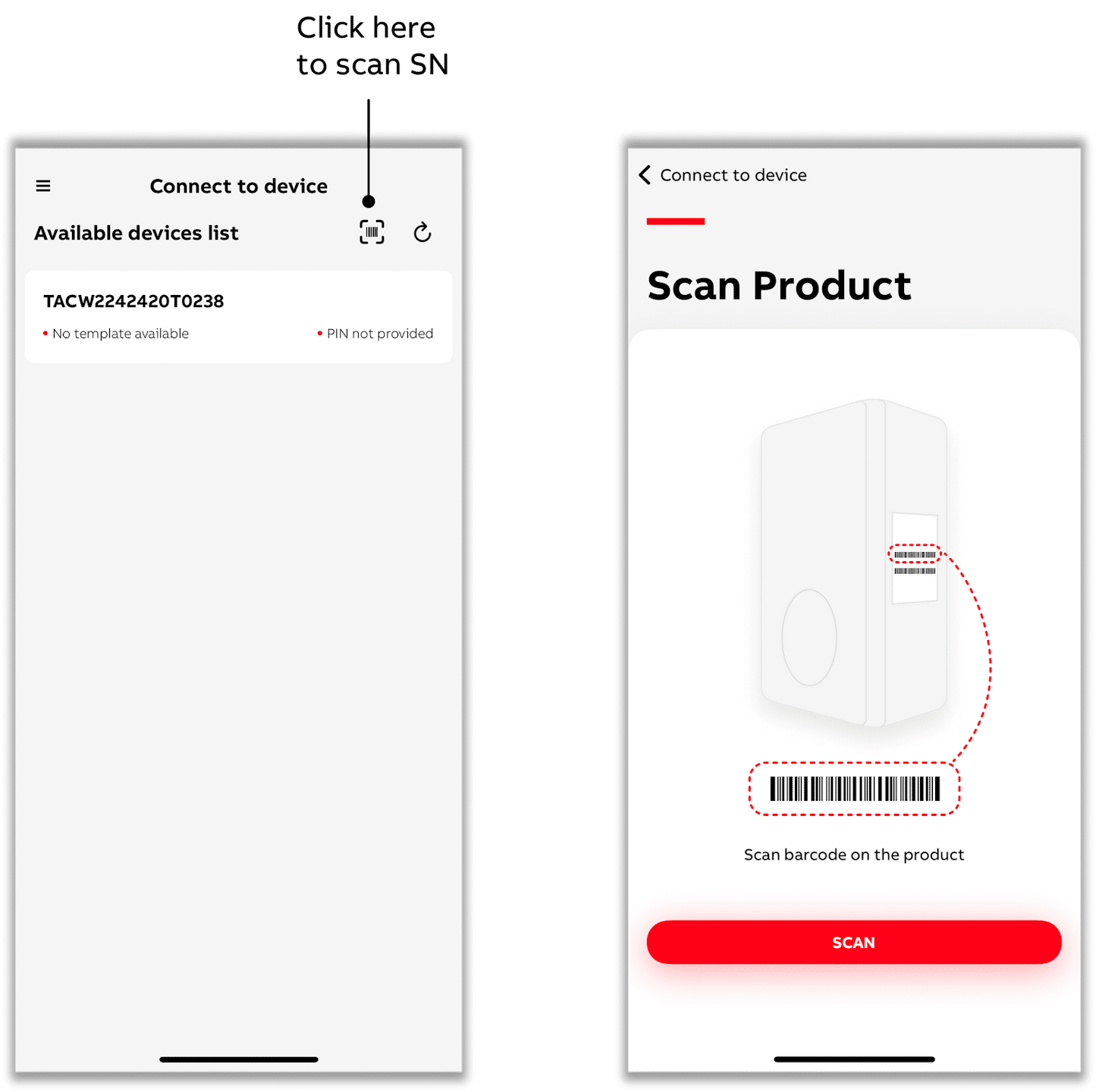

  1. Puoi anche selezionare un caricatore scansionando il codice a barre SN con l'app.
  2. Assicurati di scansionare il codice a barre SN del caricatore, che di solito inizia con "TAC" (anche se questo può variare a seconda della variante del prodotto).
Immagine 1

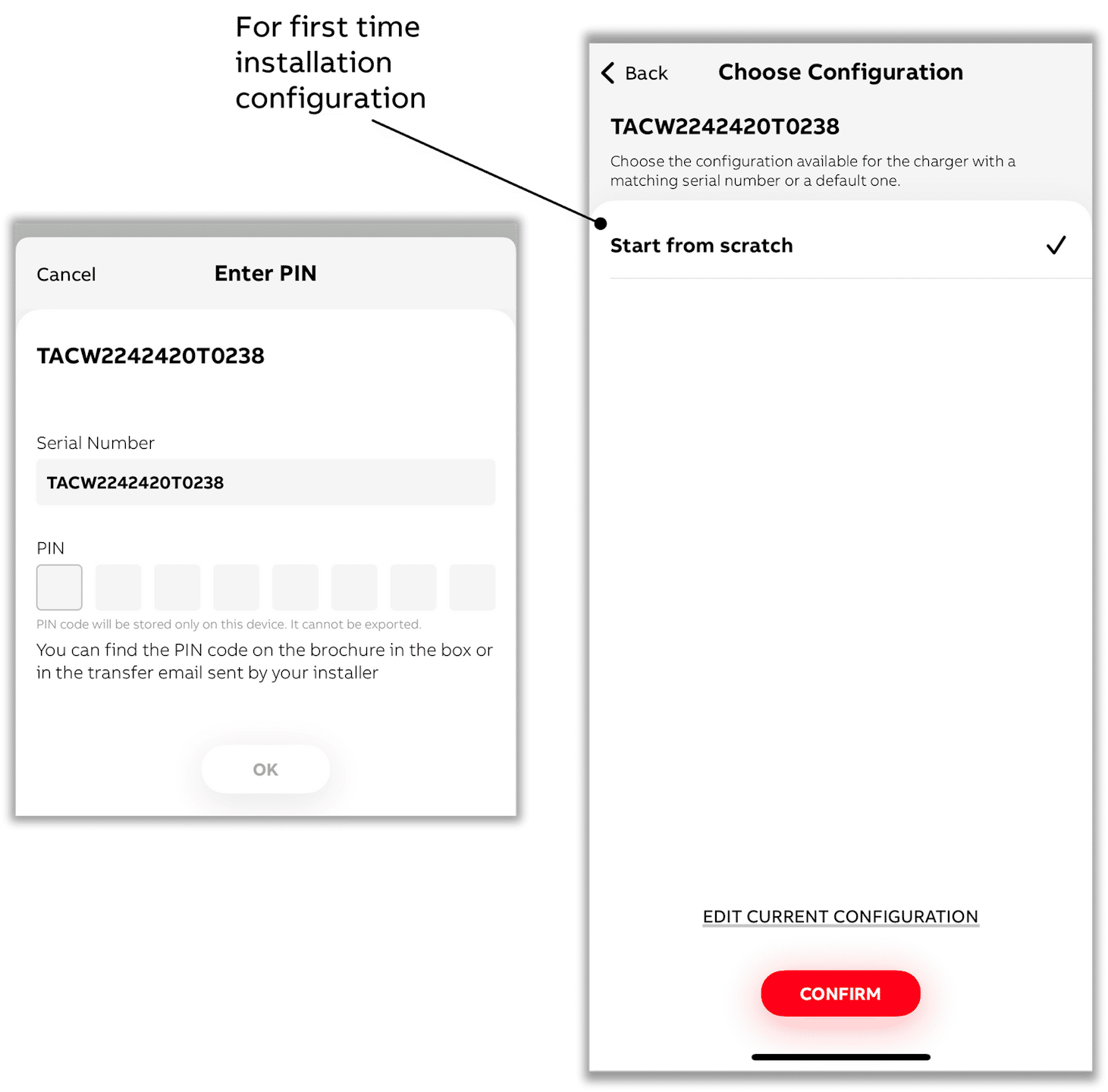

  1. Dopo aver selezionato un caricatore a cui connettersi, inserisci il PIN.
  2. Seleziona l'opzione "MODIFICA CONFIGURAZIONE CORRENTE" - oppure, se la stazione di ricarica non è ancora stata configurata, seleziona "Inizia da zero."
  3. Assicurati che il tuo telefono o l'app mobile siano connessi a Internet per la convalida del PIN.
  4. Durante il processo, l'app mostrerà un pop-up che conferma che tutte le impostazioni verranno applicate al caricatore simultaneamente una volta raggiunto l'ultimo passaggio.
Immagine 1

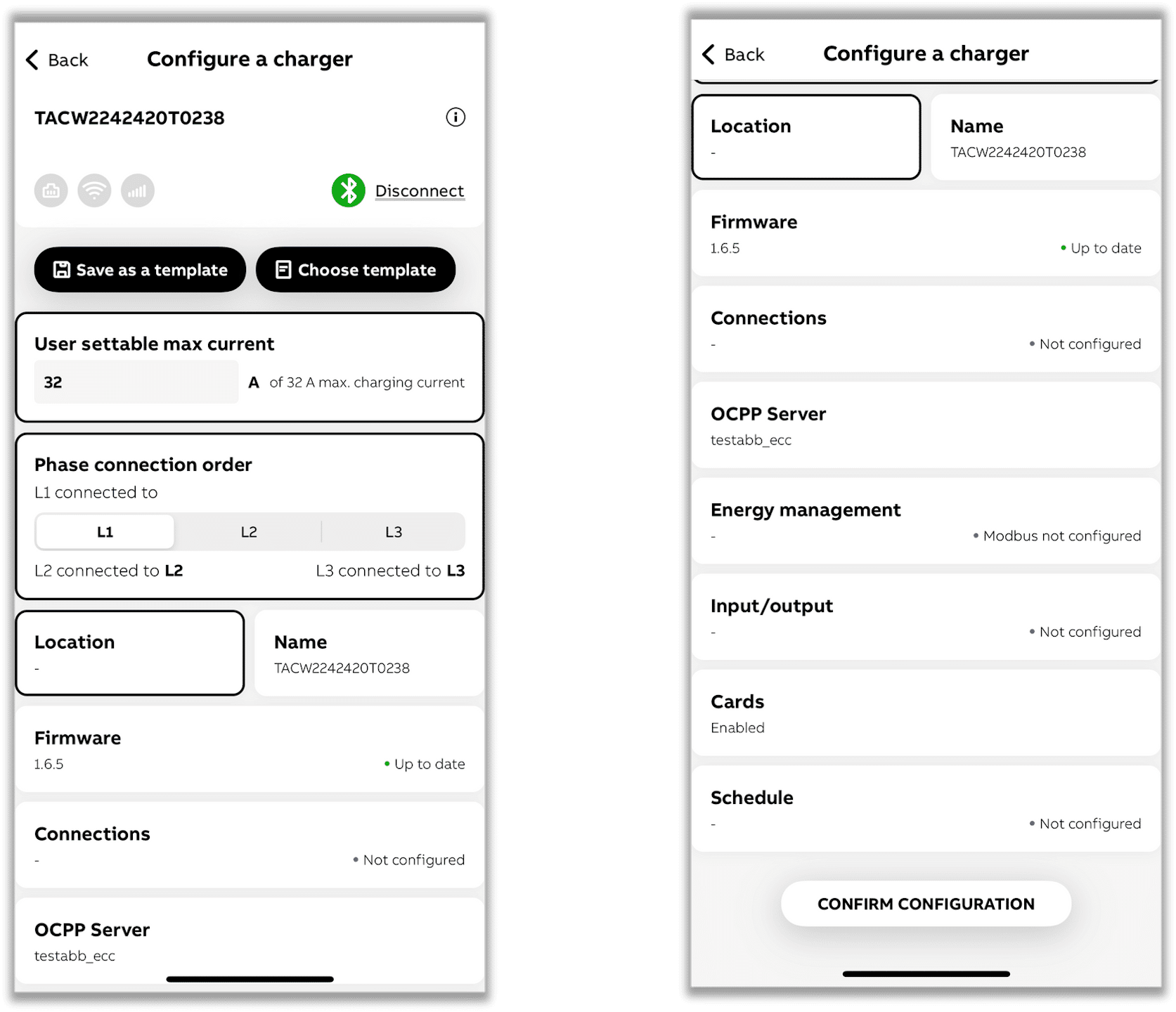

  1. Clicca sul sottomenu "Gestione dell'energia".
Immagine 1

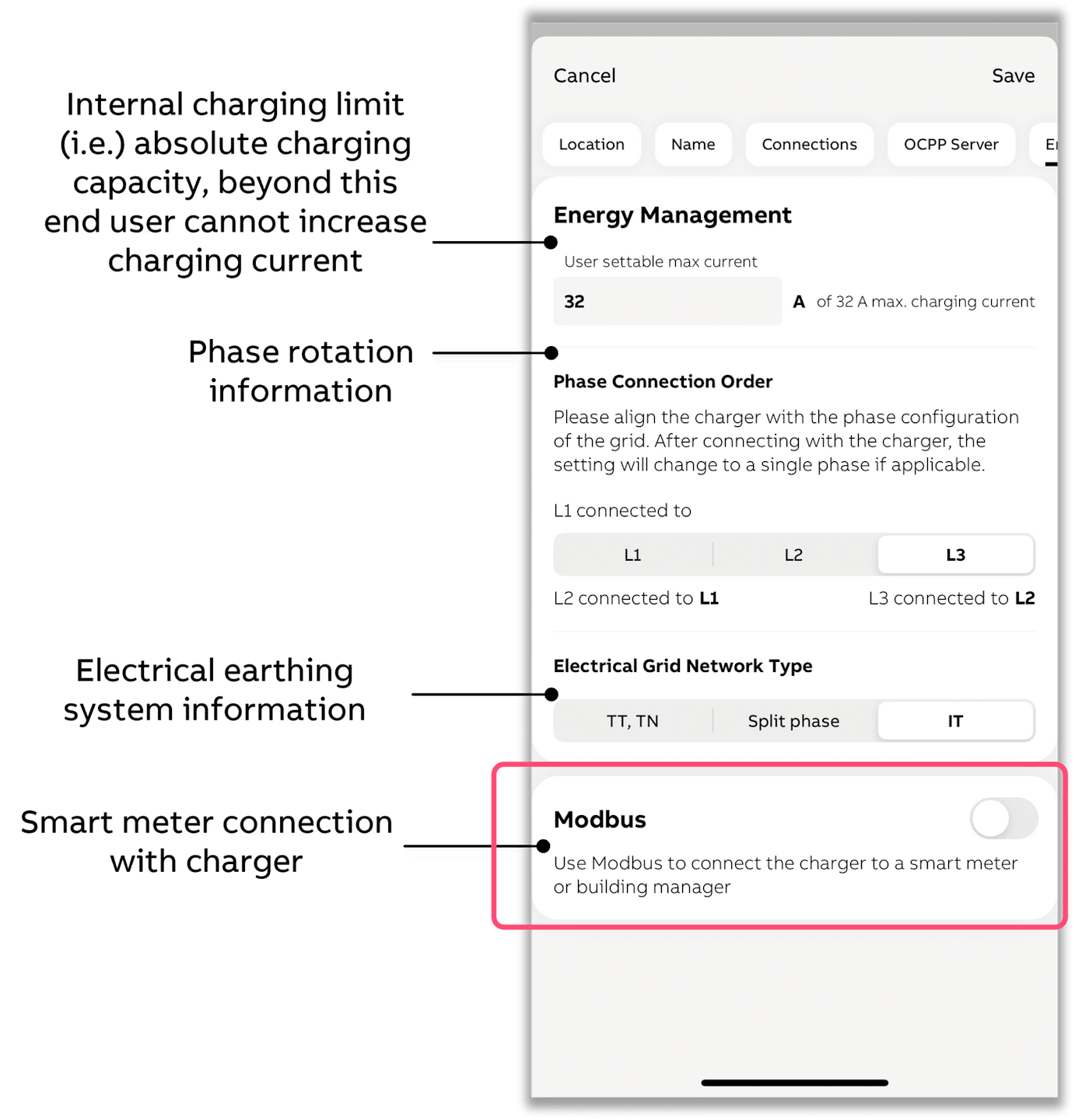

  1. Attiva "Modbus".
Immagine 1

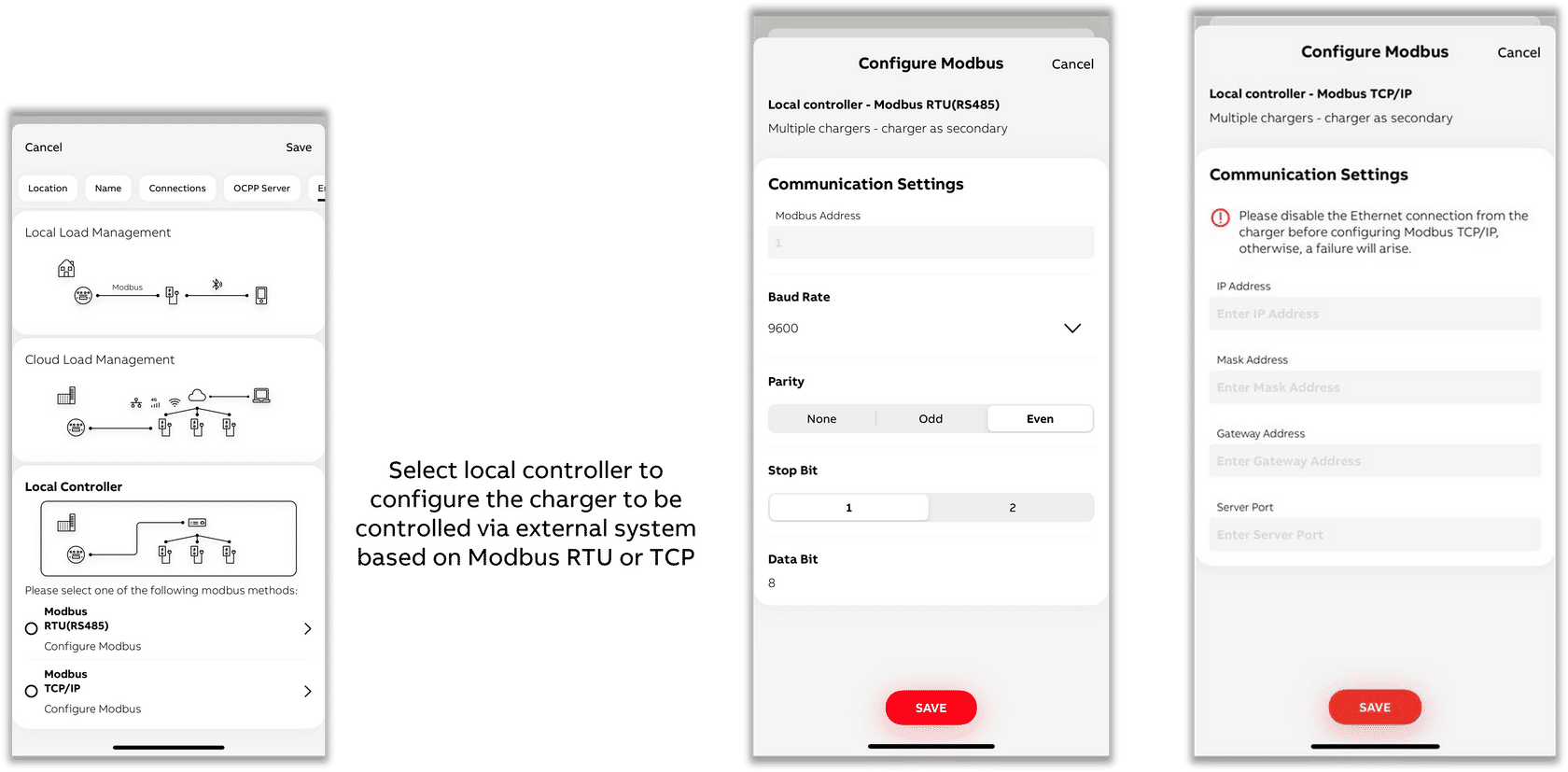

  1. Seleziona "Controller locale" e poi "Modbus RTU (RS485)" o "Modbus TCP/IP" a seconda che la stazione di ricarica sia connessa tramite RS485 o Ethernet.

    Modbus RTU (RS485)

  2. Scegli un indirizzo Modbus unico, diverso da tutti gli altri indirizzi Modbus dei dispositivi sullo stesso bus RS485.

  3. Scegli una velocità di trasmissione di 9600, parità pari, bit di stop 1 e bit di dati 8.

    Modbus TCP/IP

  4. Devi impostare un indirizzo IP fisso nella stazione di ricarica all'interno della stessa gamma di rete.

  5. Importante: Scegli sempre 502 come porta del server.

  6. Per reti domestiche e di piccole imprese, una configurazione tipica è, ad esempio, un indirizzo IP fisso 192.168.1.50:

    • Indirizzo IP: 192.168.1.50
    • Indirizzo della maschera: 255.255.255.0
    • Indirizzo gateway (l'indirizzo del tuo router): 192.168.1.1
    • Porta del server: 502
Immagine 1
