समर्थित उपकरण

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW

कनेक्शन

SmartgridOne और ऊर्जा मीटर के बीच संचार RS-485 सीरियल बस या Modbus TCP के माध्यम से संचालित होता है।

इष्टतम प्रदर्शन के लिए मोड़ वाले जोड़ों वाले शील्डेड केबल का उपयोग करने की सिफारिश की जाती है। छोटे फासलों के लिए, नेटवर्क केबल (न्यूनतम CAT5e) से एक मोड़ो वाला जोड़ा इस्तेमाल किया जा सकता है।

निम्नलिखित दिशानिर्देश लागू होते हैं:

• अधिकतम दूरी: कुल केबल लंबाई, जिसमें मुख्य केबल और शाखाएँ शामिल हैं, 100 मीटर तक सीमित है।
• एकाधिक ऊर्जा मीटर को कनेक्ट करना: केबल को मीटर से मीटर तक या मुख्य केबल से शाखित किया जाना चाहिए (शाखाएँ 1 मीटर से अधिक नहीं होनी चाहिए)।
• लंबी दूरी: मुख्य केबल के अंत में 120Ω टर्मिनेशन रेजिस्टर स्थापित करने और SmartgridOne Controller पर टर्मिनेशन रेजिस्टर सक्रिय करने की सिफारिश की जाती है।

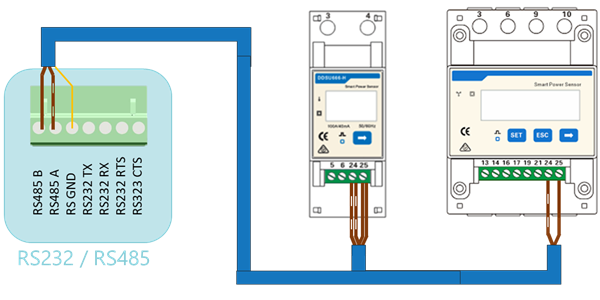

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
