Appareils pris en charge
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| DDSU666 | 230V-5/80A 230V-100A/40mA | ✅ | ✅ |
| DTSU666 | 3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA | ||
| DTSU666HW |
Connexion
La communication entre le SmartgridOne et le compteur d'énergie fonctionne via un bus série RS-485 ou Modbus TCP.
Il est recommandé d'utiliser des câbles blindés avec des paires torsadées pour un rendement optimal. Pour les courtes distances, une paire torsadée d'un câble réseau (minimum CAT5e) peut être utilisée.
Les directives suivantes s'appliquent :
- Distance maximale : La longueur totale du câble, y compris le câble principal et les branches, est limitée à 100 mètres.
- Connexion de plusieurs compteurs d'énergie : Le câble doit être connecté en série de compteur à compteur ou dérivé du câble principal (les branches ne doivent pas excéder 1 mètre).
- Longues distances : Il est recommandé d'installer une résistance de terminaison de 120Ω à l'extrémité du câble principal et d'activer la résistance de terminaison sur le SmartgridOne Controller.

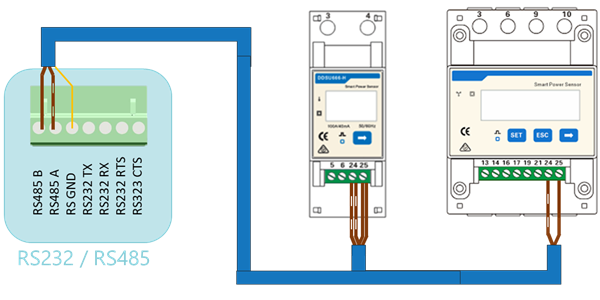

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Terminal 24 | RS485 A | RS485_POS | RS485 A | TX+ |
| Terminal 25 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
