Dispositivos Soportados
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| DDSU666 | 230V-5/80A 230V-100A/40mA | ✅ | ✅ |
| DTSU666 | 3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA | ||
| DTSU666HW |
Conexión
La comunicación entre el SmartgridOne y el medidor de energía opera a través de un bus serie RS-485 o Modbus TCP.
Se recomienda utilizar cables apantallados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede utilizar un par trenzado de un cable de red (mínimo CAT5e).
Se aplican las siguientes directrices:
- Distancia Máxima: La longitud total del cable, incluidos el cable principal y las ramificaciones, está limitada a 100 metros.
- Conexión de Múltiples Medidores de Energía: El cable debe estar en cadena de medidor a medidor o ramificarse del cable principal (las ramificaciones no deben exceder 1 metro).
- Distancias Largas: Se recomienda instalar una resistencia de terminación de 120Ω al final del cable principal y activar la resistencia de terminación en el SmartgridOne Controller.

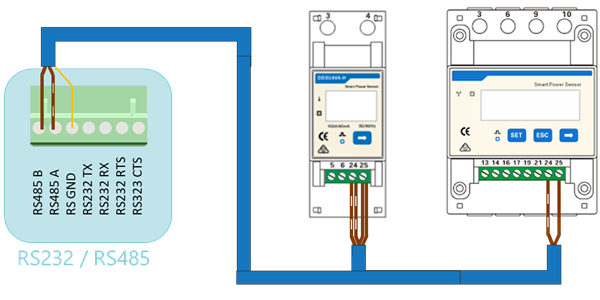

RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Terminal 24 | RS485 A | RS485_POS | RS485 A | TX+ |
| Terminal 25 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
