Huawei

Unterstützte Geräte

GerätetypModbus TCP (Ethernet)RS485
Energiemeter über Smartlogger
Device TypeModbus TCP (Ethernet)
Energiemeter über Smartlogger
Bild 1

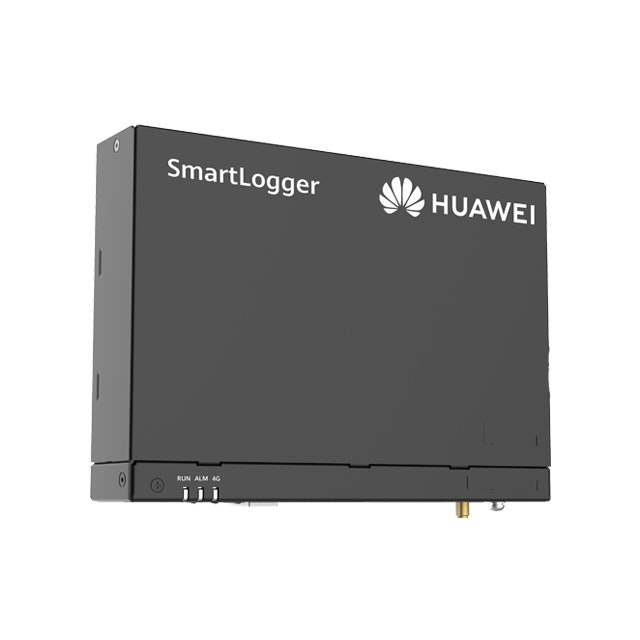

Der Huawei SmartLogger kann verwendet werden, um Energienzähler/Solarwechselrichter/Batterien auszulesen und zu steuern.

Verkabelung - Ethernet

Für die korrekte Ethernet-Verkabelung: Folgen Sie den Richtlinien für die Ethernet-Verkabelung.

Konfiguration

1. Aktivierung von Modbus im SmartLogger

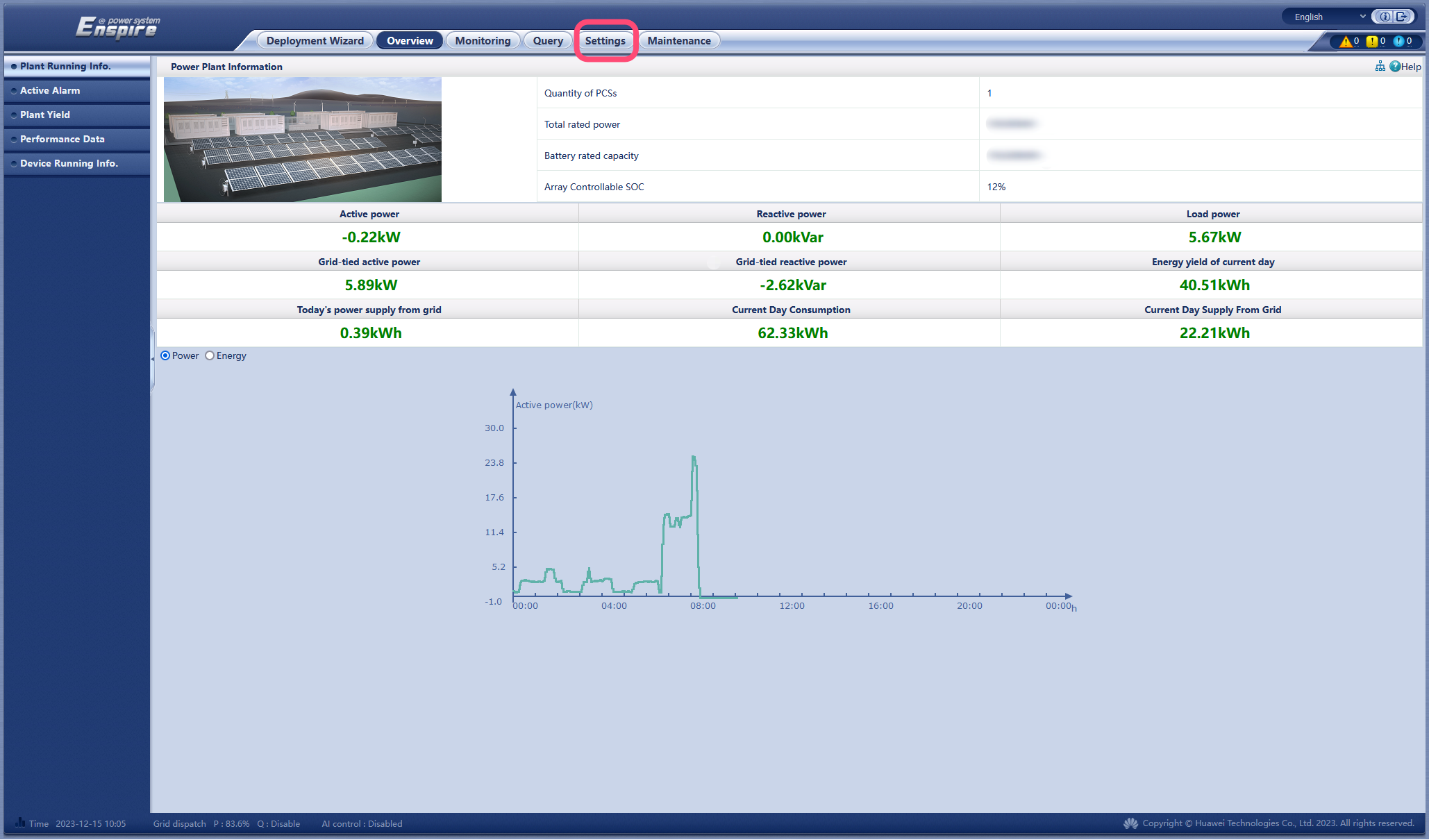

  1. Rufen Sie die IP-Adresse des SmartLoggers auf.
  2. Melden Sie sich beim SmartLogger an (Standardpasswort: "Changeme").

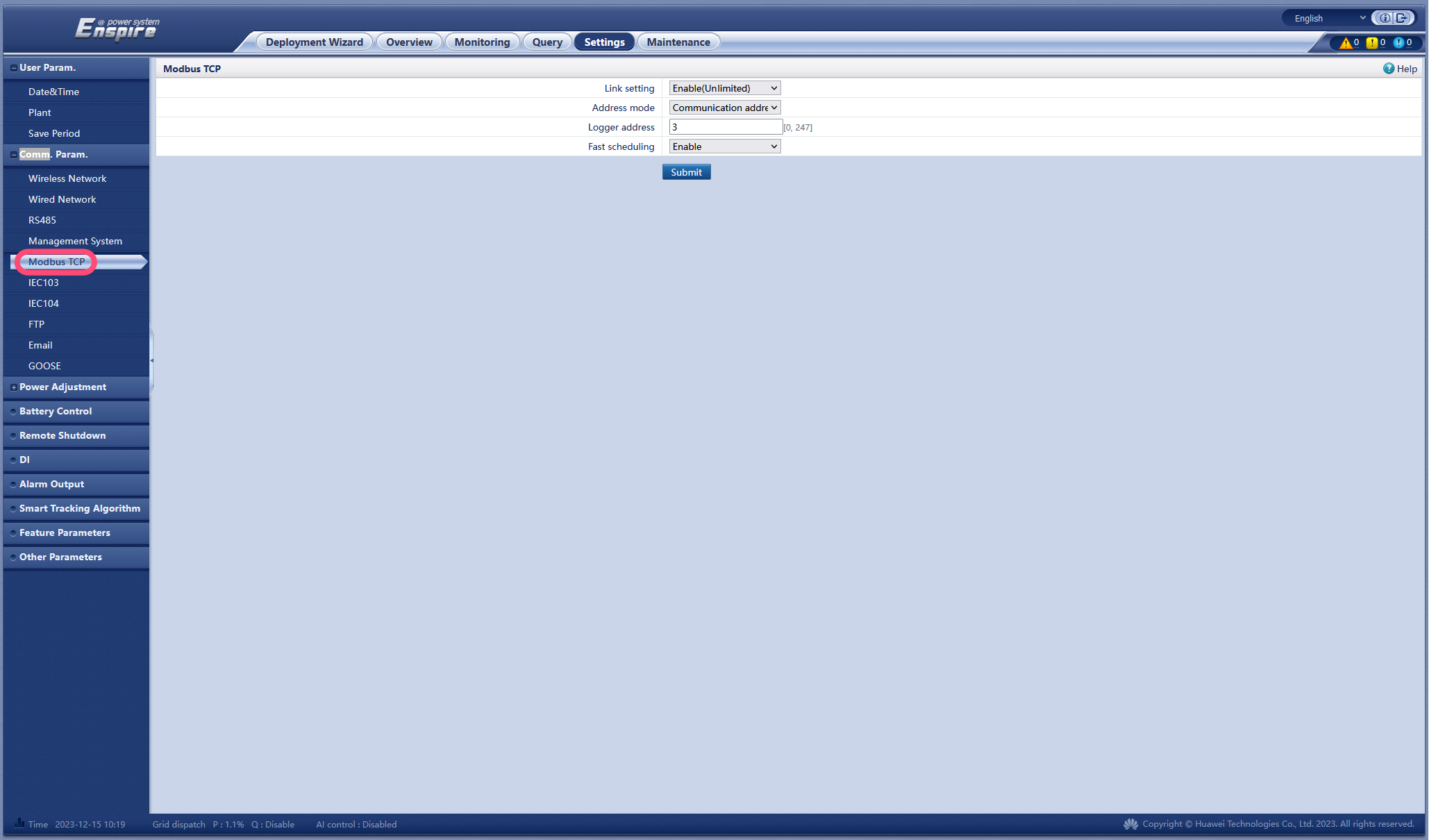

  3. Ändern Sie die “Link-Einstellung” auf “Aktivieren (Unbegrenzt)”.
  4. Setzen Sie den “Adressmodus” auf “Kommunikationsadresse”.
  5. Wählen Sie die Modbus-Adresse des Loggers. Wir empfehlen, dass diese von den Adressen der Wechselrichter abweicht (siehe auch den nächsten Schritt im Handbuch).
  6. Klicken Sie auf Absenden.
Bild 1
Bild 1

2. Modbus-Adressen der Geräte

Der Smartlogger kann sowohl Wechselrichter als auch Energiemeter über 3 COM-Ports anschließen. Das Hinzufügen und Zuweisen von Modbus-Adressen kann automatisch oder manuell erfolgen.

Jedoch... alle Modbus-Adressen müssen unterschiedlich sein!

Bild 1

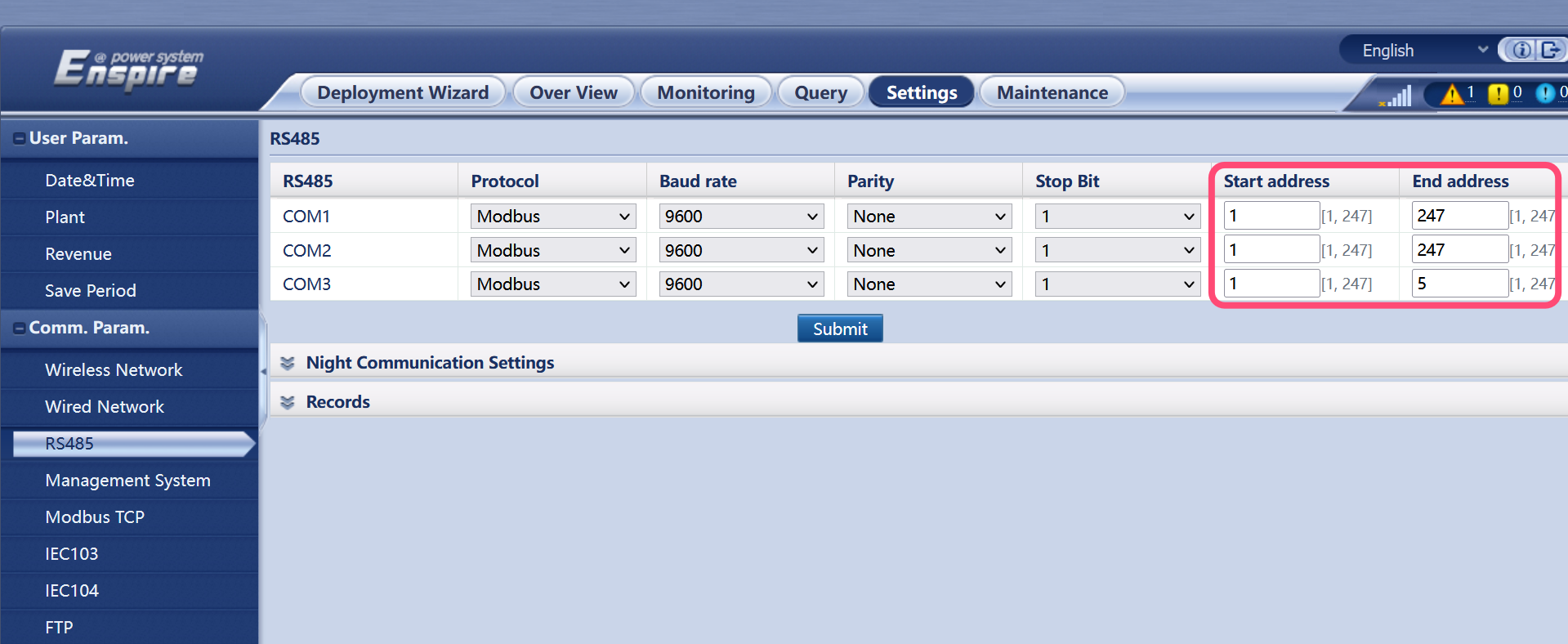

Um dies anzupassen, ist es am besten, zuerst die möglichen Adressen pro COM-Port so anzupassen, dass es keine Überlappungen gibt.

Bild 1

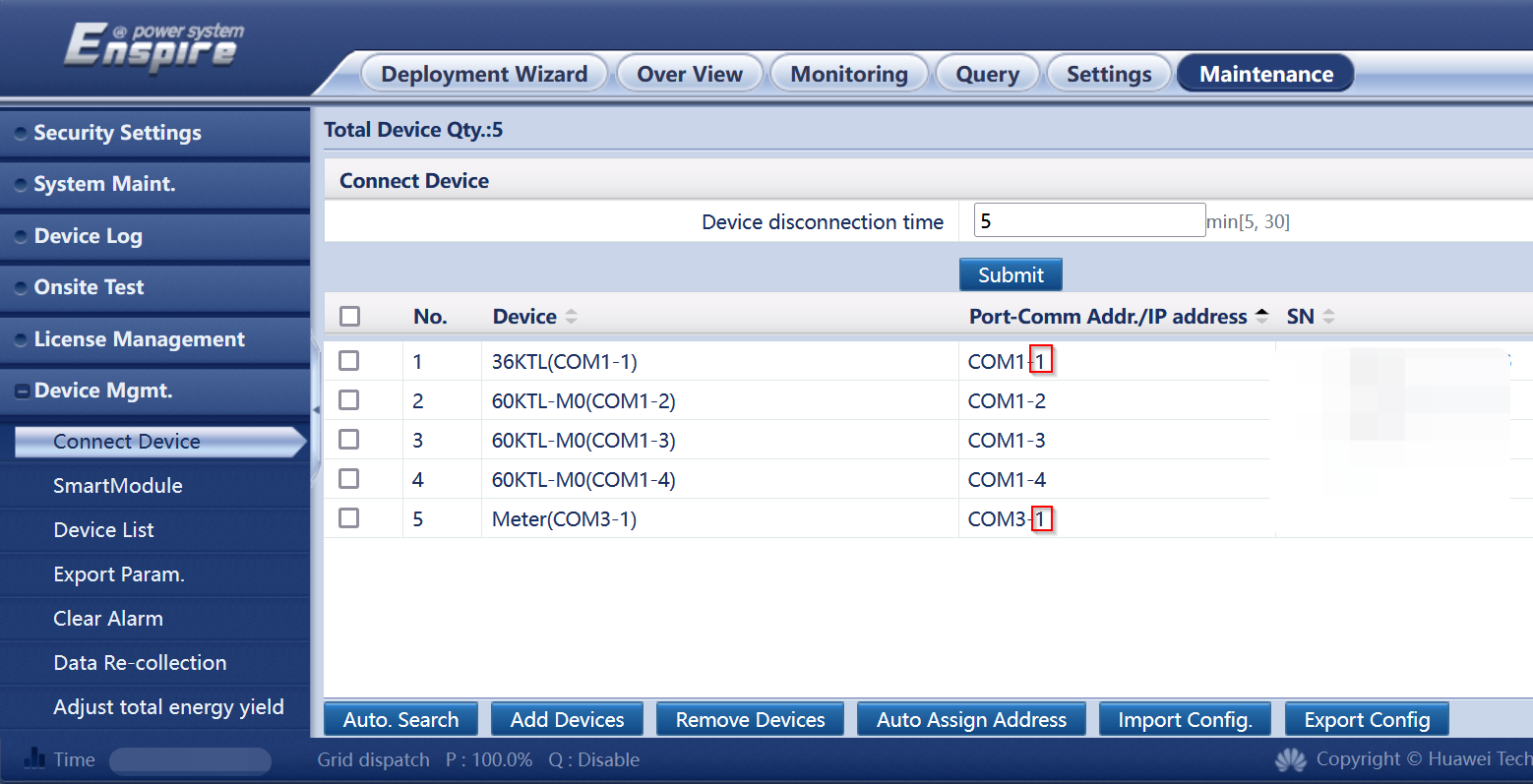

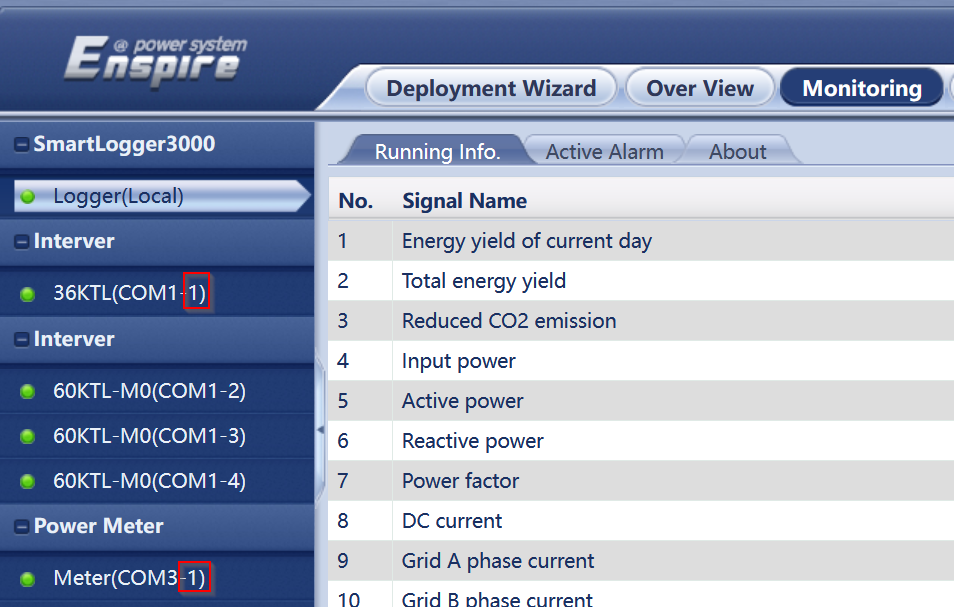

Dann entfernen Sie die Geräte mit derselben Adresse und fügen sie mit einer Adresse, die sich von allen anderen Geräten unterscheidet, wieder hinzu.

Bild 1
