Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 |
|---|---|---|

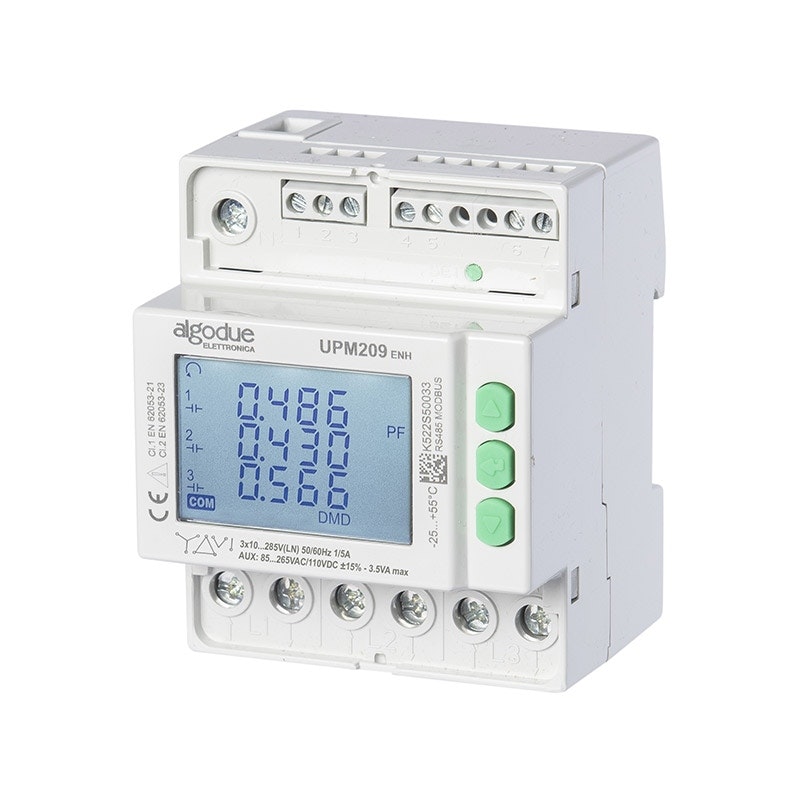

| UPM209 | ✅ | ✅ |
Verkabelung
Ethernet
Für die richtige Ethernet-Verkabelung: Befolgen Sie die Richtlinien für die Ethernet-Verkabelung.
RS485
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| RS485 A | RS485_POS | RS485 A | TX+ | |
| RS485 B | RS485_NEG | RS485 B | TX- | |
| RS GND | GND | Not available | G |
Konfiguration
RS485

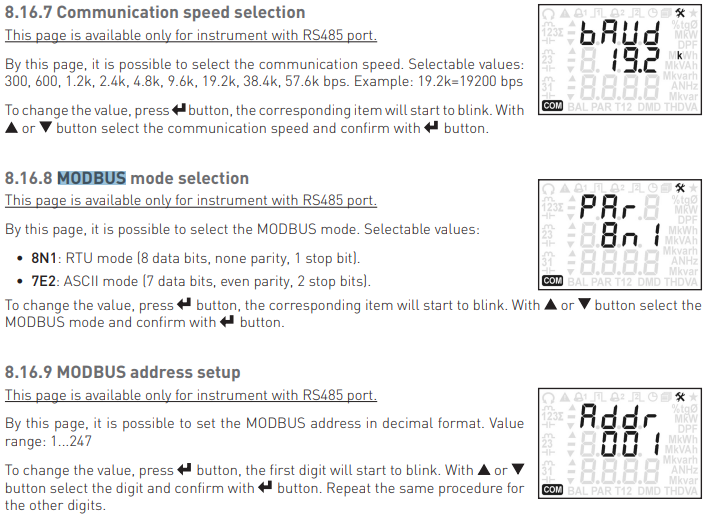

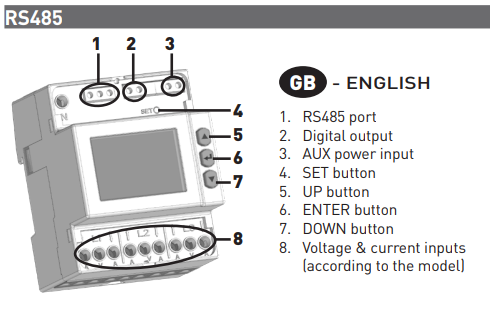

Setzen Sie die Modbus-Adresse am Zähler. (Die Baudrate und Parität können ebenfalls eingestellt werden, aber wir empfehlen, dies auf den Standardwert zu belassen.)
Ethernet

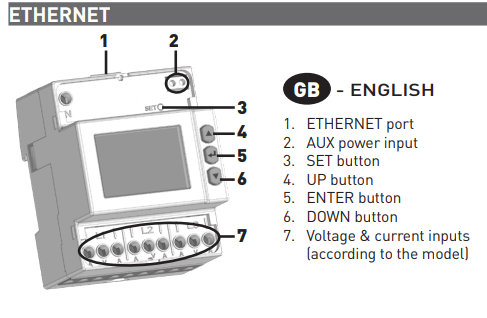

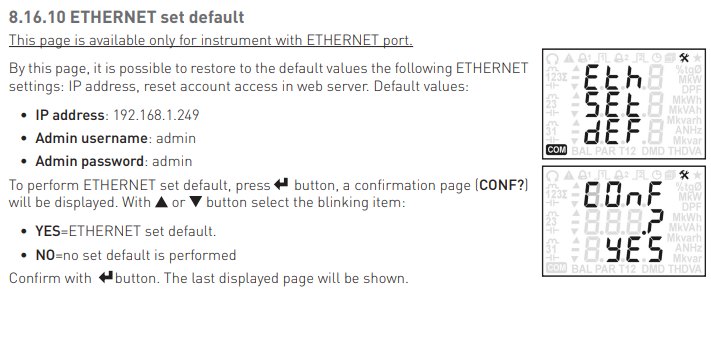

Wenn Sie über Ethernet verbunden sind, müssen Sie möglicherweise die IP-Adresseinstellungen des Energiezählers anpassen.
