الأجهزة المدعومة

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW

الاتصال

تعمل الاتصالات بين SmartgridOne وعداد الطاقة عبر حافلة تسلسلية RS-485 أو Modbus TCP.

يوصى باستخدام كابلات محمية مع أزواج ملتوية لتحقيق الأداء الأمثل. بالنسبة للمسافات القصيرة، يمكن استخدام زوج ملتوي من كابل شبكة (حد أدنى CAT5e).

تنطبق الإرشادات التالية:

• الحد الأقصى للمسافة: يتم محدودية الطول الكلي للكابل، بما في ذلك الكابل الرئيسي والفروع، إلى 100 متر.
• ربط عدة عدادات للطاقة: يجب أن يكون الكابل متسلسلاً من متر إلى متر أو متفرعًا من الكابل الرئيسي (يجب ألا تتجاوز الفروع 1 متر).
• المسافات الطويلة: يُوصى بتركيب مقاومة إنهاء 120Ω في نهاية الكابل الرئيسي وتفعيل مقاومة الإنهاء على SmartgridOne Controller.

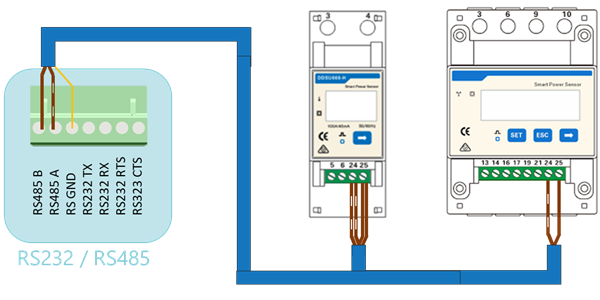

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	SmartgridOne Controller model OM1	SmartgridOne Controller model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
